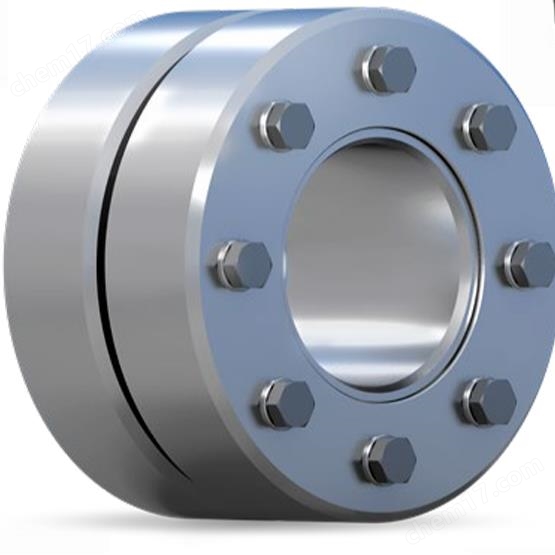

德國Stüwe收縮盤WK 耐受船舶的振動變形
一、產品定位
Stüwe WK系列 是專為 動態工況 設計的萬向自調心液壓收縮盤,適用于船舶推進器、工程機械、礦山設備等存在 振動變形和軸線偏移 的重載場景,通過機械-液壓復合結構實現抗振與自補償。
二、核心技術參數
項目 | 參數 |
---|---|
孔徑范圍 | 80 mm ~ 500 mm |
額定扭矩 | 50 kN·m ~ 800 kN·m(瞬時峰值扭矩2.5倍) |
角度補償 | ±2° 軸向/徑向偏轉(自動調心) |
液壓壓力 | 300 MPa(雙油路同步加壓) |
動平衡等級 | G6.3(標準)、G4.0(可選) |
最高轉速 | 3,500 rpm(WK200以下)、2,500 rpm(WK200以上) |
工作溫度 | -40°C ~ +120°C(高溫涂層版可達+180°C) |
防護等級 | IP66(標準)、IP69K(高壓沖洗工況可選) |
三、核心技術創新
萬向自調心結構
雙球面軸承設計:補償軸向/徑向偏差,避免邊緣應力集中。
液壓+機械雙鎖緊:先液壓預緊,后機械鎖死(DE102017009467)。
抗振強化
阻尼合金層:在收縮環內嵌減震銅合金環(降低振動傳遞30%)。
非對稱齒形:抗反向沖擊載荷(如船舶螺旋槳急停)。
智能監測接口
可選集成 應變傳感器(4-20mA輸出),實時監測預緊力衰減。
四、典型應用場景
行業 | 設備 | 特殊配置 |
---|---|---|
船舶 | 推進器軸系 | 316L不銹鋼+防生物腐蝕涂層 |
礦山 | 盾構機主驅動 | 碳化鎢耐磨襯套(壽命提升5倍) |
風電 | 偏航齒輪箱 | -50℃低溫啟動套件 |
鋼鐵 | 軋機萬向聯軸器 | 耐熱陶瓷涂層(800℃短時耐受) |
