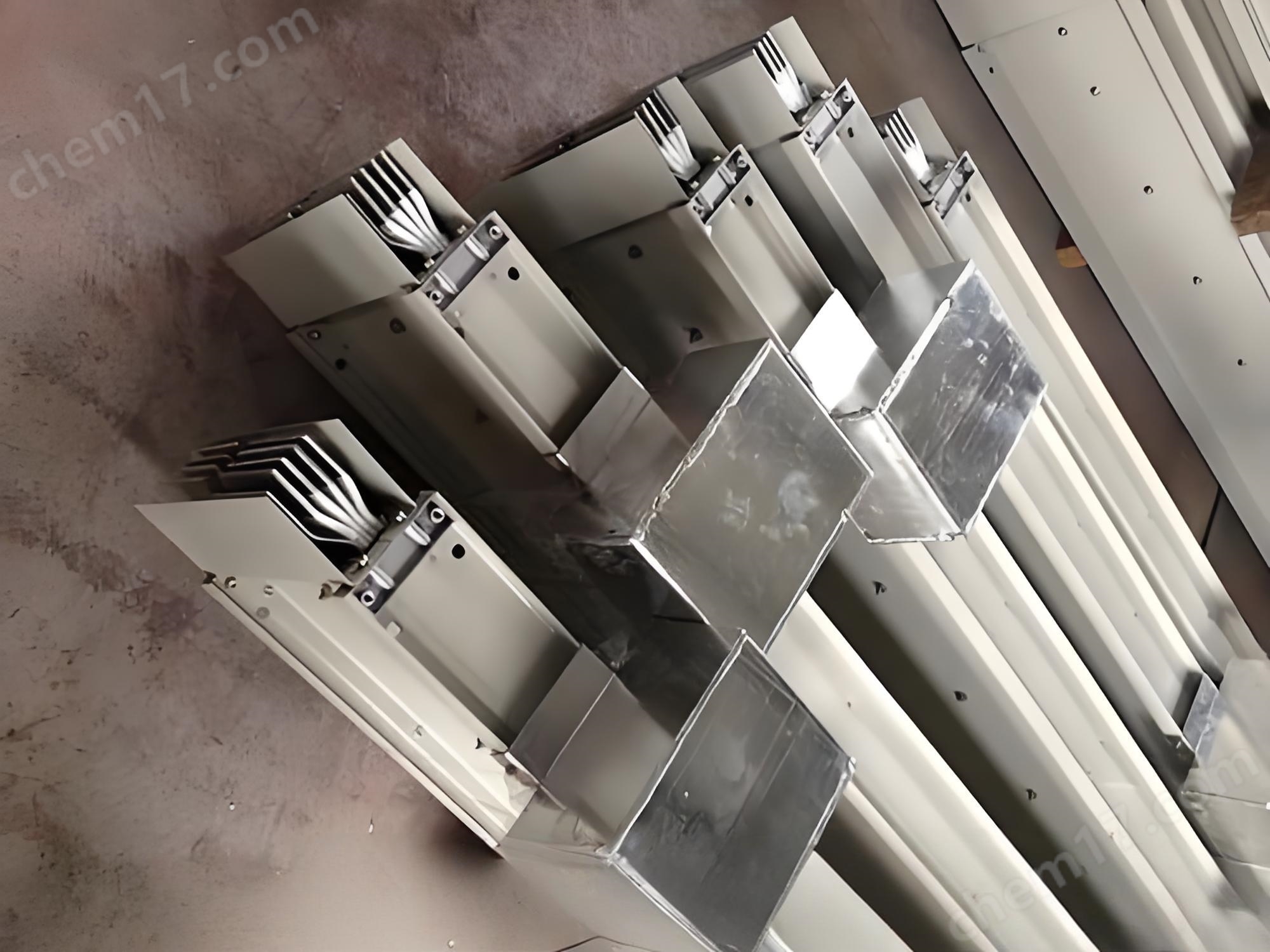

5000ACFM插接式高強封閉母線槽是一種用于電力傳輸的配電設備，具有高承載力、安全性和靈活性的特點，主要應用于大型建筑和工業場所的配電系統。

外殼采用冷軋鋼板一次性滾壓成型外形美觀、具有足夠的剛性，可滿足6m跨距安裝※ 具有較好的散熱性能，提高了母線的載荷能力能承受較大的電動力其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13ｍ長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18ｍｍ的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候；由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。

5000ACFM插接式高強封閉母線槽具有高絕緣、耐電弧、阻燃的高強度絕緣板做銜接附件，用帶有絕緣套管的螺栓緊固。按標準要求，為滿意母線的搭接面積，螺栓孔與螺栓之間縫隙較小，因為母線槽螺栓增加了絕緣套管，使縫隙更為狹隘。因而兩段母線槽主母排銜接時，兩段母線軸線要嚴厲保持在一條中心線上，并使兩段母線槽的母排及絕緣板的螺栓孔對齊，穿上螺栓上緊時，每個螺栓要順次用力均勻。此意圖是為防止螺栓上的絕緣套管在設備過程中防止遭到剪切力的效果而導致損害。筆者在工程施工辦理過程中，發現過幾原因為螺栓絕緣套管受力損害形成母線槽絕緣下降的狀況。接地的銜接選用母線殼體能契合接地要求，但當母線外殼悉數選用噴涂處理時，須用導線將兩段母線槽用接地螺栓銜接。母線槽在設備之前和設備之后應對其進行絕緣查看，并進行比較查看是否因為設備質量問題形成母線槽絕緣下降。

母線槽結構性能:

1、外殼由非磁性鋁合金板制作，維護工作量小，為全封閉、不通風型，具有抗腐蝕的散熱性、接地性。其非磁性鋁質材料，可大大降低因高壓電流引發的渦流發熱現象。

2、其特殊的法蘭口設計，使較大的母線箱體能夠靈活拼接，cfw高強封閉型母線槽，無需彎頭，從而使母線系統的設計、安裝能夠達到程序化、標準化。

3、每節母線一般在上部都合理的設有標準檢修孔，cwc是什么母線槽，檢修人員可由此檢修孔到母線槽內部的任何位置。檢修口處采用翻邊制作工藝何高要求的法蘭口滿焊技術，使母線外殼防護等級高達IP54，在通常戶外環境下安裝，無需調整防護等級。

4、精致的制作工藝和合理的結構使母線制作后，表面光滑平整，達到戶外外殼無積水要求。必要的母線底部疏水瀉母線內部積水，又能阻擋灰塵及異物的進入。

5、合理化的內部支架設計，使每相母線排之間擁有的電氣間隙，每節母線法蘭端頭處的接地端子設計，使母線系統安裝后，能夠擁有通暢的整體接地系統。

6、外殼表面噴涂無光澤油漆，顏色可根據客戶要求選定。
