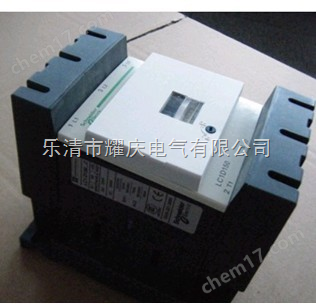

CJX2－F780（LC1-F780）交流接觸器

交流接觸器適用范圍（LC1-D交流接觸器適用范圍）                                                                                        交流接觸器 （LC1-D交流接觸器）適用于交流50Hz或60Hz，電壓至660V，電流至95A的電路中，供遠距離接通與分段電路及頻繁起動、控制交流電動機，接觸器還可加裝積木式輔助觸頭組，空氣延時頭、機械聯鎖機構等附件、組成延時接觸器、可逆延時接觸器、星三角起動器，并且可以和熱繼電器直接安裝組成電磁啟動器。
（TIANHUI EIECTRIC）交流接觸器型號含義（LC1-D交流接觸器型號含義）：
CJX2—□□/□□
CJ ——交流接觸器
X ——小型
2  ——設計序號
–□——AC-3使用類別下額定工作電壓為380V時的額定工作電流
□—— 帶機械聯鎖加N （可逆接觸器）
/ □——常開輔助觸頭數
□——常閉輔助觸頭數
CJ40-1000交流接觸器工作條件（LC1-D交流接觸器工作條件）：
海拔高度：周圍空氣溫度安裝地點的海拔不超過2000m.
周圍空氣溫度上限為+40℃，且24h內平均值不超過+35℃，周圍空氣溫度下限為-5℃。
污染等級：3級；
 安裝類別：III類；
 安裝條件：安裝面與垂直面的傾斜度不大于±5°。
 沖動振動：產品應安裝和使用在無顯著搖動和沖擊、振動的地方。交流接觸器主要技術參數（LC1-D交流接觸器主要技術參數）：
額定絕緣電壓：660V
AC-3 、380V時額定電流對應三相鼠籠型電機容量KW：
380V額定電流（A）：   9、 12、 16（18）、 25、 32、  40、 50、  63、 80、 95
控制單相電動機容量KW：0.75、1.1、  1.5、  2.2、 3.0、 3.7、 5.5、 --、 ----、 ---
220V 三相鼠籠電機 KW：2.2、 3.0、  4.0、  5.5、 7.5、 11、  15、 18.5、22、 25
380V 三相鼠籠電機 KW：4.0、 5.5、  7.5、  11、  15、 18.5、 22、 30、 37、 45
660V 三相鼠籠電機 KW：5.5、 7.5、  9.0、  15、  18.5、 30、 33、 37、 45、 45
可接通zui大電流：10倍額定電流（AC-3 ,380V）
可斷開zui大電流：8倍額定電流（AC-3 ,380V）
AC-4電壽命：CJX2-09～32（LC1-D09，LC1-D12，LC1-D25，LC1-D32）  20萬次;
CJX2-405065（LC1-D40，LC1-D50，LC1-D65）  15萬次 ;
CJX2-8095 （LC1-D80，LC1-D95） 10萬次
AC- 電壽命：CJX2-09～32（LC1-D09，LC1-D12，LC1-D25，LC1-D32）  100萬次;
 CJX2-405065（LC1-D40，LC1-D50，LC1-D65）  80萬次 ;
CJX2-8095 （LC1-D80，LC1-D95）  60萬次
機械壽命：  CJX2-09～32（LC1-D09，LC1-D12，LC1-D25，LC1-D32）  10百萬次;
CJX2-405065（LC1-D40，LC1-D50，LC1-D65）  8百萬次 ;
CJX2-8095 （LC1-D80，LC1-D95）   10百萬次
（TIANHUI EIECTRIC）
交流接觸器外形尺寸（長×寬×高）：
LC1交流接觸器外形尺寸（長×寬×高）：
CJX2-09～18： 73×47×82
CJX2-25：     83×58×96
CJX2-32：     83×58×101
CJX2-40～65： 128×79×116
CJX2-80～95： 128×79×128
CJX2-09N～18N： 103×67×79
CJX2-25N～32N： 127×81.5×94
CJX2-40N～65N： 165×100～110×107
CJX2-80N～95N： 162×100～110×121
交流接觸器安裝尺寸（長×寬×直徑）：
LC1交流接觸器安裝尺寸（長×寬×直徑）：
CJX2-09～18：    50～60 × 35 × 2—Φ4.5  ;  或 35 mm卡軌安裝
CJX2-25～32：    50～60 × 40 × 2—Φ4.5  ;  或 35 mm卡軌安裝
CJX2-40～95：    100～110 × 40 × 2—Φ6.5  ;  或 75 mm卡軌安裝
CJX2-09N～18N： 94 × 50～60 × 2—Φ4.5×9.5  ;  或 35 mm卡軌安裝
CJX2-25N～32N： 111 × 50～60 × 2—Φ4.5×9.5   ;  或 35 mm卡軌安裝
CJX2-40N～63N： 90 × 100～110 × 6—Φ6.5   ;  或 75 mm卡軌安裝
CJX2-80N～95N： 96.5 × 100～110 × 6—Φ6.5   ;  或 75 mm卡軌安裝
（TIANHUI  EIECTRIC）
LC1線圈主要技術參數：
CJX2線圈主要技術參數：
（TIANHUI  EIECTRIC）
額定控制電源電壓Us（V）：24、48、110、127、220、240、380、415、440、480、500、600、660V
吸合電壓：（0.85～1.1） Us
釋放電壓：（0.2～0.75） Us
吸合時間：CJX2-09～18 —— 12～22 ms
          CJX2-25～40 —— 15～24 ms
          CJX2-50～80 —— 20～26 ms
          CJX2-95     —— 20～35 ms
釋放時間：CJX2-09～18 —— 4～12 ms
          CJX2-25～40 —— 5～19 ms
          CJX2-50～80 —— 8～12 ms
          CJX2-95     —— 6～20 ms
zui高操作頻率：3600（次/h）
                                                                                也就是我國國家標準和IEC 標準中所謂的CB級ATSE，它是由兩臺斷路器及其機械和電氣連鎖裝置組成，具有短路和過電流保護功能，但是機械連鎖不可靠。負荷開關式轉換開關為第三代，它是由兩臺負荷開關和一套內置的連鎖機構組合而成，機械連鎖可靠，轉換由電磁線圈產生吸引力來驅動開關，速度快。雙投式轉換開關為第四代，它是由電磁力驅動、內置的機械連接保持狀態，單刀雙投一體化的轉換開關，具有結構簡單、體積小、自身連鎖、轉換速度快、安全可靠等優點，是PC 級ATSE。

　　雙電源自動轉換開關（ATSE）的發展趨勢

　　ATSE 一般由兩部分組成：開關電器本體；控制器。

　　ATSE 的發展趨勢主要包括兩個方面：其一是開關主體，具備很高的抗沖擊電流能力，并且可頻繁轉換；具有可靠的機械連鎖，確保在任何狀態下兩路電源不能并列運行；不允許帶熔絲或脫扣裝置，以防雙電源轉換開關因過載而造成輸出端斷電現象；四級開關具備N 級先合后分的功能，以防ATSE 在切換時，不同系統中的N 線上電位漂移，使電流走向不*或分流，造成剩余電流保護裝置誤動作。其二是控制器，采用微處理器和集成芯片智能化產品，檢測模塊具有較高的檢測精度，邏輯判斷模塊有較寬的參數設定范圍（電壓、頻率、延遲時間的屏蔽）以及必要的狀態顯示設備，來滿足不同負載的要求；具備良好的電磁兼容性，能承受主回路的電壓波動、波浪電壓、諧波干擾、電磁干擾等影響；轉換時間快，且延時可調；可為用戶提供各種信號及消防聯動接口、通信接口。

　　從ATSE 的發展過程及發展趨勢看出，PC 級ATSE 在工程中的實際應用將成為ATSE 的主流。

　　CB 級與PC 級ATSE 的區別

　　1．二者機械設計理念不同。設備轉換開關是為雙電源轉換，而并不是用作線路分段和線路保護，ATSE 不應帶短路和過電流保護功能。CB 級ATSE 由兩斷路器組成，而斷路器是以分斷電弧為己任，要求他的機械應快速脫扣，因而斷路器的機構存在滑扣、再扣問題；而PC 級ATSE 不存在該方面問題，PC 級產品的可靠性遠高于CB 級產品。

　　2．分斷短路電流能力不同。CB 級ATSE 斷路器不承載短路耐受電流，觸頭壓力小，一旦發生短路或過電流的情況，當觸頭被斥開產生限流作用，脫扣器脫扣，從而分斷短路電流，造成電源側雖然有電，而負載斷電的情況，不能滿足一、二級負荷對供電的要求；而PC 級ATSE 能承受20Ie 及以上的過載電流，觸頭壓力大不易被斥開，因而觸頭不易被熔焊，能確保重要負荷的可靠供電。

　　3．安全性不同。兩路電源在轉換過程中存在電源疊加問題，PC 級ATSE 充分考慮了這一因素，PC 級ATSE 的電氣間隙、爬電距離是標準要求的180%、150%，因而PC 級ATSE 的安全性更好。

　　4．觸頭材料的選擇角度不同。斷路器觸頭一般選擇銀鎢、銀碳化鎢等材料，但該類材料易氧化，備用觸頭*暴露在外，其表面易形成阻礙導電、難驅除的氧化物，當備用觸頭一旦投入使用，觸頭溫升增高造成開關燒毀甚至爆炸；而PC 級ATSE 充分考慮了觸頭材料氧化帶來的后果。

　　通過以上對比和分析，不難發現，PC 級ATSE 是理想的雙電源自動轉換開關電器，在配電系統中將廣泛應用。

　　2．分斷短路電流能力不同。CB 級ATSE 斷路器不承載短路耐受電流，觸頭壓力小，一旦發生短路或過電流的情況，當觸頭被斥開產生限流作用，脫扣器脫扣，從而分斷短路電流，造成電源側雖然有電，而負載斷電的情況，不能滿足一、二級負荷對供電的要求；而PC 級ATSE 能承受20Ie 及以上的過載電流，觸頭壓力大不易被斥開，因而觸頭不易被熔焊，能確保重要負荷的可靠供電。

　　3．安全性不同。兩路電源在轉換過程中存在電源疊加問題，PC 級ATSE 充分考慮了這一因素，PC 級ATSE 的電氣間隙、爬電距離是標準要求的180%、150%，因而PC 級ATSE 的安全性更好。

　　4．觸頭材料的選擇角度不同。斷路器觸頭一般選擇銀鎢、銀碳化鎢等材料，但該類材料易氧化，備用觸頭*暴露在外，其表面易形成阻礙導電、難驅除的氧化物，當備用觸頭一旦投入使用，觸頭溫升增高造成開關燒毀甚至爆炸；而PC 級ATSE 充分考慮了觸頭材料氧化帶來的后果。

通過以上對比和分析，不難發現，PC 級ATSE 是理想的雙電源自動轉換開關電器，在配電系統中將廣泛應用。
