、用途

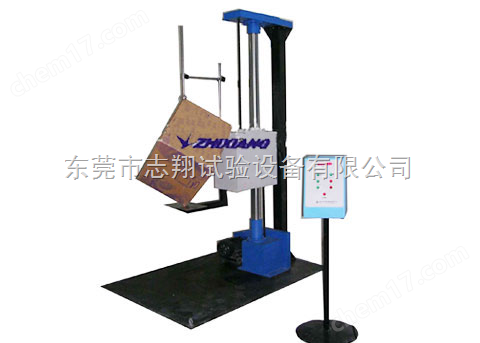

跌落試驗機采用剎車馬達經鏈條傳動，帶動跌落臂伸降，跌落高度采用數顯高度尺，跌落高度精確，顯示直觀、操作簡單，跌落臂升降平穩，跌落角度誤差小。本機適用于各生產廠家及質檢部門等.

二、技術參數

三、操作說明

◆連接電源：AC380V   50HZ  三廂五線

◆打開電源開關至ON位置，（此時嚴禁未專業培訓之人員進入黃色警戒線內做任何有關試驗操作，嚴禁站在跌落臂下，非常危險），電源指示燈亮，儀表自檢后進入待機狀態

◆設置所需要的高度，按“IΔ”鍵直至J2功能表里面，設置所需高度（單位：mm）；設置高度時個位按1；個位按2；百位按3；千分按4；萬位按5；十萬位按6；高度設定完成，連續按“IΔ”鍵直到當前測試，待機狀態即可（注意本機出廠時已經調校好儀表，除自行設定高度以外，其他的參數請勿改動，否則有可能出現故障）

◆高度設定完成將待測試物件，放置測試板上，將夾具固定完成（注意：測試時，須由兩人完成）自行按所需面、角、棱。

◆測試方法：按上升鍵升置所設定高度時，自動停止上升，此時進入待測狀態（操作人員離開測試區）按下跌落鍵，測試物品自由落下，測試完成

◆備注：如有緊急情況，請勿自行處理，可通知廠商或銷售商，以免造成事故；

四、注意事項及維修保養

◆每次測試完畢，須把跌落臂落下，以免長時間復位的跌落臂把彈簧拉變形，影響測試效果，

◆每次跌落前請先復位置，電機停止轉動后方可按跌落鍵

◆新機到廠安裝完成后，須在滑動圓桿處加適當低濃度機油，嚴禁加入防銹油或高濃度機油及積壓種帶有腐蝕性油類）。如果上油處時間長了有過多灰塵請將機器降到低部，擦試完以前的機油，再重機上油

◆跌落機屬沖擊力機械性設備，新機使用過于500次以上時，須把各螺絲緊固一以，以免發生故障

五、質量保證事項

本試驗儀器自出廠日期起免費服務一年（消耗品不在免費范圍內,不含差旅費）

六、遇下列情況,雖在有效保證期限內,亦得酌收技術或材料費:

◆由于天災地變而損毀由于使用者之過失或操作錯誤以致故障

◆未按規定使用電源電壓導致損壞

◆自行拆修以致損壞

◆借給他人使用以致故障

◆自行改裝以致故障

◆自行校正以致故障

◆轉移或運送不慎而故障

◆遠端地區之服務

備注：因客戶要求不同，本公司可提供不同尺寸、溫濕度范圍、配置等設備的非標定制，各配置不同，價格上會有差異，歡迎新老客戶咨詢
