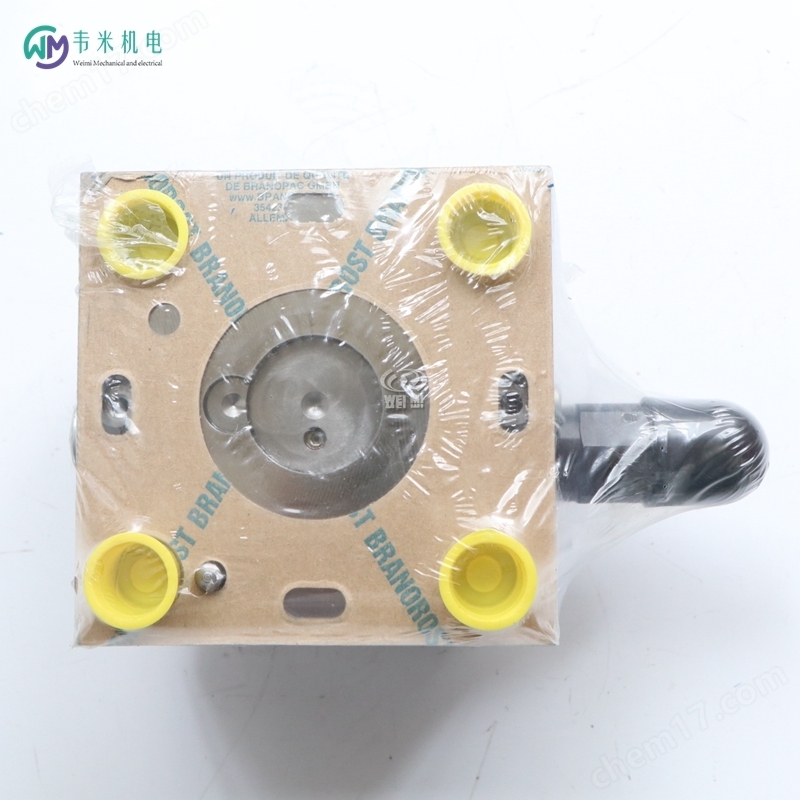

力士樂rexroth插裝閥蓋板LFA63H2-7X/F

1、插裝閥的安裝

1.1二通插裝閥的安裝

二通插裝閥一般來說由插裝組件、先導控制閥、控制蓋板和集成閥塊等組成，其典型結構如圖1所示。插裝組件1由閥芯、閥套、彈簧和固定密封組件等組成，可以是錐閥式結構，也可以是滑閥式結構，它的主要功能是控制主油路的通斷、壓力的高低和流量的大小。先導控制閥2是安裝在控制蓋板上(或集成閥塊上)對插裝組件1動作進行控制的小通徑控制閥，主要包含DN6和DN10的電磁滑閥、電磁球閥、比例閥、可調阻尼器、緩沖器以及液控先導閥等，當主插件通徑較大時，為了改善其動態特性，也可以用較小通徑的插裝件進行兩級控制。控制蓋板3是由蓋板體、節流螺塞、先導控制元件及其他附件組成，主要功能是固定插裝組件1，安裝先導控制閥2和溝通閥塊內的控制油路。控制蓋板可以分為方向控制蓋板、壓力控制蓋板和流量控制蓋板3大類，當具有2種以上功能時，稱為復合控制蓋板。集成閥塊4用來安裝插裝組件、控制蓋板和其它控制閥，溝通主要油路。二通插裝閥安裝孔的連接尺寸標準為ISO7368，這個標準基本上是按德國DIN243421979標準制定的，我國國家標準GB2877-1981等效采用了DIN243421979。

在安裝二通插裝閥之前應該進行以下工作

（1）檢查插孔的尺寸，如內徑、各臺階的深度、傾角等。

（2）檢查插孔的粗糙度，必須清除倒角處和交口處的棱角或毛刺，以免損傷插裝組件的密封圈。

（3）用的檢具檢查插孔的同心度。

（4）檢查各元件的型號及各密封圈，必要時進行拆洗、更換并進行性能測試。

（5）清潔閥塊和各元件。

安裝二通插裝閥時，應先在插孔內和插裝組件的外圈（特別是密封圈處）涂上潤滑脂或機油，再把插裝組件放入插孔內，用橡皮錘敲入或用蓋板螺釘壓入插孔內，用內六角螺釘把控制蓋板固定，zui后安裝先導控制閥。

LC、LFA力士樂rexroth插裝閥 力士樂插裝蓋板

力士樂rexroth插裝閥蓋板LFA63H2-7X/F

　插裝閥LFA32H2-71/FV

　　插裝閥蓋板R900927147LFA32D-7X/FX12

　　插裝閥蓋板R900938216LFA50WEA-7X/A15

　　插裝閥蓋板R900924151LFA32H2-7X/FX12

　　插裝閥LFA16H2-60/FX10

　　插裝閥蓋板R900952622LFA16WEA-7X/A06P06

　　插裝閥蓋板R901036574LFA16WEA-7X/A10P10T10

　　插裝閥R900938122LFA40H2-7X/F

　　插裝閥蓋板R900923107LFA32GWA-7X/A10P10T10

　　插裝閥R900905303LFA32D-7X/F

　　插裝閥蓋板R900938127LFA40H2-7X/FX12

　　插裝閥蓋板R900938139LFA40WEA-7X/

　　插裝閥蓋板R900936188LFA16GWA-7X/A08P08

　　插裝閥蓋板R900927301LFA25RF-7X/

　　插裝閥LFA40GWA-7X/A15

　　插裝閥蓋板R900950233LFA32DBU2A2-7X/420A420

　　插裝閥蓋板R900912631LFA32D-7X/FX10

　　插裝閥蓋板R900912705LFA32EWA-7X/CA20DQMG24

　　插裝閥蓋板R900912674LFA25G-7X

　　插裝閥蓋板R900912810LFA25DBW2-7X/315

　　插裝閥蓋板R900960121LFA50H2-7X/FX08

　　插裝閥蓋板R900354458LFA40DB2-6X/050

　　插裝閥蓋板R900938158LFA50D-7X/FX30

　　插裝閥蓋板R901071884LFA63D-7X/FX35

　　插裝閥蓋板R900938250LFA63H2-7X/F

　　插裝閥R900912645LFA16WEA-7X/A10P10

　　插裝閥蓋板R900942750LFA16D-7X/FV

　　插裝閥蓋板R900912625LFA16D-7X/F

　　插裝閥蓋板R900912803LFA16DBW2-7X/100

　　插裝閥R901287196LFA40E-7X/CA20DQMG24FX15

　　插裝閥蓋板R900938217LFA50WEA-7X/A15P15

　　插裝閥R900938092LFA40DBS2-7X/315

　　插裝閥蓋板R900925873LFA25DBEM-71/420

　　插裝閥蓋板R900938191LFA50DBW2-7X/315

　　插裝閥R900940089LFA25H2-7X/FX12

　　插裝閥蓋板LFA25H2-71/FX10

　　插裝閥蓋板LFA16D-71/FX08

　　插裝閥蓋板LFA16H2-71/FX08

　　插裝閥R900912811LFA25DBW2-7X/420

　　插裝閥蓋板R900912815LFA32DBW2-7X/315

　　插裝閥蓋板R900945992LFA25DBW2-7X/315P12F08D00

　　插裝閥R900938147LFA40WEB-7X/

　　插裝閥蓋板R900766856LFA40WEA-7X/A15P15T15

　　插裝閥蓋板R900912771LFA16DBE-71/

　　插裝閥R900912688LFA25E-71/CA10DOMG24F應該是：R900912668LFA25E-7X/CA10DQMG24F

　　插裝閥R900931581LFA40WEA-7X/

　　插裝閥R901077373LFA16WEMA-7X/V

　　插裝閥蓋板R900905303LFA32D-7X/F

　　插裝閥蓋板R900912625LFA16D-7X/F

　　插裝閥蓋板R900973333LFA80DB2-6X/100X99F35

　　插裝閥蓋板R900912816LFA32DBW2-71/420

　　插裝閥蓋板R901199208LFA25WEA-7X/P20

　　插裝閥蓋板R900940721LFA25H2-7X/FX08V不帶V

　　插裝閥蓋板R900925010LFA25WEA-7X/A08

　　插裝閥蓋板R900912810LFA25DBW2-7X/315

　　插裝閥蓋板R901371030LFA32DBU2B2-7X/420A050

　　插裝閥蓋板R900942616LFA16WEA-7X/A12

　　插裝閥蓋板R900912801LFA32DBEM-7X/315

　　插裝閥R901307895LFA25DB2-7X/315P230

　　插裝閥蓋板R900912770LFA32DB2-7X/200

　　插裝閥R900912635LFA16GWA-7X/A10P10

　　插裝閥R900931229LFA25WEA-7X/V

　　插裝閥R900944202LFA25D19-7X/V

　　插裝閥R900970019LFA25DBE-7X/V

　　插裝閥R900923619LFA25DBU2B2-71/100A050

　　插裝閥蓋板R900912675LFA25GWA-7X/

　　插裝閥蓋板R900912808LFA25DBW2-7X/100

　　插裝閥蓋板R900978105LFA25DBW1-71/420

　　插裝閥蓋板R901270135LFA32DZ2-7X/210/S2

　　控制閥的連接

　　1.泄放閥、放空閥、排污閥的連接

　　為便于控制閥拆卸，應在拆卸前進行閥前和閥后壓力的泄放，泄放閥應安裝在控制閥與上、下游切斷閥之間。

　　2、放空閥和排污閥

　　放空閥和排污閥用于排放流體中夾帶的不凝氣體和冷凝液，安裝時，被控流體，是氣體或蒸汽時，為便于冷凝液排放，排污閥宜安裝在控制閥組的處。被控流體是液體時，為便于不凝氣體的放空，放空閥宜安裝在控制閥組的最高處。

　　3、旁路閥

　　控制閥拆卸維修時，可用旁路閥對生產過程進行操作。當被控流量過大，用控制閥無法正常調節時，作為應急措施，也可用旁路閥作為控制閥的并行連接方案，對過程進行控制。為降低成本，大口徑控制閥安裝手輪執行機構，可代替旁路閥進行操作。旁路閥的安裝應便于操作，它與控制閥上、下游切斷閥一起組成控制閥組，因此，安裝時應與它們配套，并同時完成施工安裝。旁路閥公稱直徑與管道公稱直徑相同，耐壓等級也與工藝耐壓等級一致。

　　4、執行機構的安裝

　　通常執行機構與控制閥閥體直接連接，但液動執行機構、長行程執行機構等執行機構與控制閥閥體分開時，安裝執行機構時應注意，執行機構的連桿和機械活動部件應靈活，無松動或卡扭等現象。連桿長度應在全行程范圍內動作穩定、靈活可靠。當與工藝管道有熱位移的控制閥閥體連接時，應保證執行機構與控制閥閥體之間相對位置保持不變。

　　手輪執行機構有側裝和頂裝兩種，安裝時應留有操作空間。手輪操作應靈活，沒有卡死或扭轉現象。應有手輪轉動方向與閥開度關系的標注。限位裝置應調整合適，起到保護作用。液動執行機構應低于控制器安裝，如果必須高于控制器時，其高差應不超過1.0m，并且應在管路集氣處安裝排氣閥，靠近控制器處安裝止逆閥或自動切斷閥。

　　5、閥門定位器的安裝

　　閥門定位器的閥位檢測裝置與控制閥閥桿或閥軸直接連接，因此，安裝時應保證反饋信號能夠正確、及時反映閥位信號和變化。通常，閥門定位器與控制閥配套供應，由制造廠完成兩者的連接。當生產過程控制需要添加閥門定位器時，應保證閥門定位器閥位檢測裝置動作的正確、可靠和靈活。反饋桿支點的機械間隙應盡量小。閥門定位器的信號管線應正確連接，氣源管線和輸出管線、輸入管線應標記銘牌。閥門定位器的閥位顯示信號應有利于操作和維護人員觀測。

　　6、其他附件的安裝

　　其他附件包括閥位傳感器、電磁閥、限位開關、繼動器、電氣轉換器等，安裝應符合產品說明書有關規定。小流量控制閥宜在上游安裝過濾器。紊流嚴重時，應在上游側安裝整流裝置。
