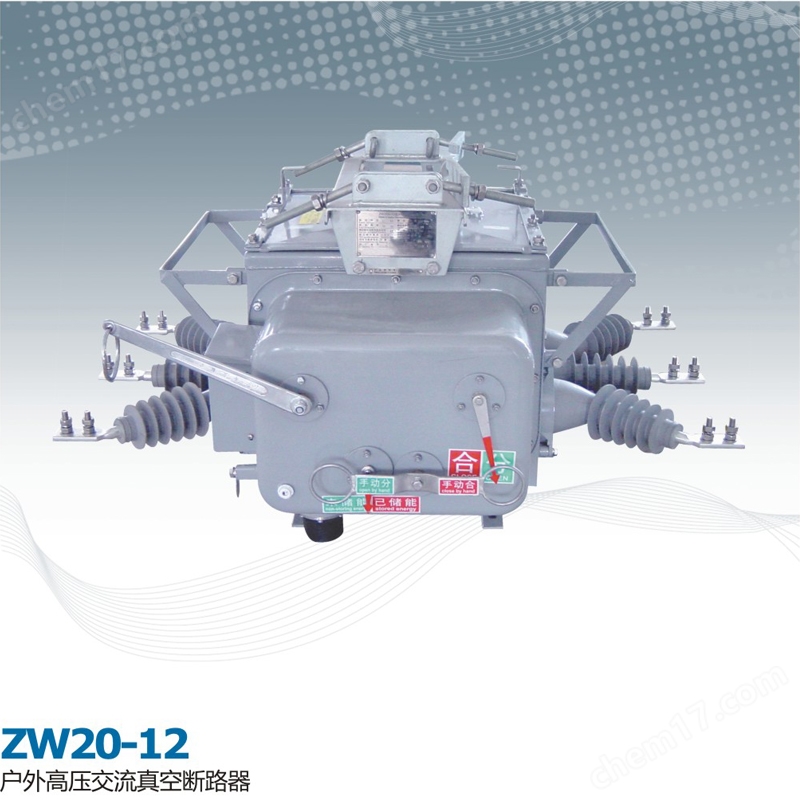

ZW20-12/630-20帶隔離真空分界開關為額定電壓為12KV，三相交流50Hz的戶外配電設備。它采用真空滅弧作為絕緣介質，箱體采用了引進日本東芝公司VSP5的氣體密封、防爆、絕緣結構技術，進出線套管也進行了密封性能改進，整體密封性能優良，不受外界環境影響；其彈簧操作機構進行了小型化設計和可靠性、穩定性優化，采用直動鏈條主傳動和多級脫扣系統，動作可靠性和穩定性比國內傳統的彈簧操作機構提高了好幾倍；主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小，溫升低。

   ZW20-12/630-20帶隔離真空分界開關是10KV架空配電線路T接支線路或末端用戶內部發生故障時，因其進線開關保護動作時限與變電站出線開關保護時限配合無法合理整定時，將會造成變電站出線開關跳閘。如果故障性質是*性的，變電站重合將不成功，則一個中壓用戶界內的局部事故將使整條10KV配電線路停電。
  如若在T接處或用戶端（責任分界點）安裝一臺用戶分界開關（俗稱看門狗），經過判斷確認用戶界內發生故障（過流、短路、單相接地等故障），自動將故障隔離，則可以確保非故障區用戶正常用電。 ZW20A-12型戶外用戶分界真空斷路器是我公司自主研發的一種用戶分界開關。它主要由ZW20A-12型戶外柱上真空斷路器本體和FDR-02故障檢測控制器以及外置電壓互感器三大部分組成，三者通過航空插座及戶外密封控制電纜進行電氣連接。具有故障檢測功能、保護控制功能和通訊功能，能可靠判斷、檢測界內與界外的毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。

ZW20-12/630-20真空分界開關是一種免維護產品，是戶外高壓真空分界斷路器中的精品，是本公司綜合國內外柱上開關的優缺點，自行研制出來的新產品。

本產品主要符合以下國家標準：

開關部分： GB1984

《高壓交流斷路器》 GB/T11022-1999

《高壓開關設備控制和設備標準的共同技術條件》 控制終端部分： GB/T726-2000 《繼電器及裝置基本試驗方法》 GB/T17626-1998

《電磁兼容試驗和測量技術 電快速瞬變脈沖群搞擾度試驗》

二、使用環境條件

1、 周圍空氣溫度：-40℃~+40℃；日溫差：日溫變化不大于25℃； 根據SF6氣體物質性質，當環境溫度在-40℃時，如箱體內部氣壓為0.05Mpa，此時SF6仍為氣態，保證產品正常工作。（當環境溫度-40℃，表壓為0.05Mpa時，SF6液化點為-55℃；零表壓，SF6液化點不會超過-60℃）。

2、 風速不大于35m/s；

3、 無易燃、爆炸危險、強烈化學腐蝕物（如各種酸、堿或濃煙等）和劇烈振動的場所。

4、 海拔：≯1000m；

5、 覆蓋厚度：10mm；

6、 空氣污穢程度：IV級；

7、 地震烈度：≯8度；

8、 電網中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經低電阻接地。

三、ZW20-12開關組成結構

    1）整體結構為三相共箱式

    2）真空滅弧室

    3）彈簧操動機構

    4）絕緣系統

    5）導電回路

    6）箱蓋、箱體

    7）密封件
