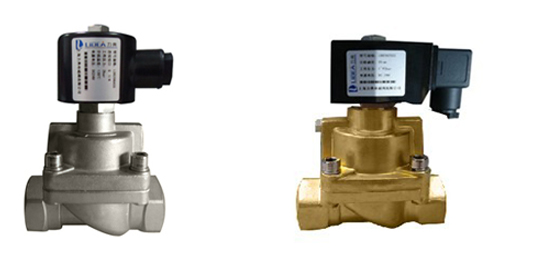

LD85系列 活塞不銹鋼黃銅電磁閥
具體成交價以合同協議為準
- 公司名稱 上海力典電磁閥有限公司
- 品牌 LIDEA/力典
- 型號 LD85系列
- 產地 上海
- 廠商性質 生產廠家
- 更新時間 2016/9/9 13:48:32
- 訪問次數 388
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| LD85系列 西德式先導活塞電磁閥 |
 |
| 應用范圍 | 技術參數 | ||
| 適用于石油化工、電力裝備、鋼鐵、工程機械、工業爐窯、 鍋爐設備、干燥設備、電鍍涂裝、環保設備、吹灰除塵、實 驗裝備、紡織印染、暖通空調、水處理等控制系統。 | 介質溫度：C2:-20℃～120℃ C3:-20℃～180℃ | ||
| 工作壓力：0.5～25bar | |||
| 運作方式：先導活塞式 | |||
| 工作型式：常閉型 常開型 防爆型 | |||
| 閥體材質：黃銅、SS304、SS316 | |||
| 密封材質：NBR、VITON、EPDM | |||
| 功能選項 | 電氣參數 | ||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 110V 24V DC24V 12V |
| NO | 常閉型 | 通電閥開，斷電閥關 | 塑封線圈：IP65 F級 |
| K | 常開型 | 通電閥關，斷電閥開 | 額定功率：AC 33VA/30VA, DC 32W/25W |
| E | 防爆型 | 防爆等級：ExdII BT4 | 電壓公差：±10% |
 |
| 規格參數表(常閉型螺紋型) | ||||||||||
| 型號 | 接口G | 通徑mm | Kv值 | L | H | W | 工作壓力（bar) | |||
| 氣、水 | 輕油≤22CST | |||||||||
| AC | DC | AC | DC | |||||||
| LD8512 | 3/8 | 12 | 4.35 | 75 | 129 | 52 | 25 | 20 | 20 | 20 |
| LD8515 | 1/2 | 15 | 4.5 | 75 | 1297 | 52 | 25 | 20 | 20 | 20 |
| LD8520 | 3/4 | 20 | 9.0 | 85 | 141 | 60 | 25 | 20 | 20 | 20 |
| LD8525 | 1 | 25 | 13 | 100 | 148 | 70 | 25 | 20 | 20 | 20 |
| LD8532 | 1 1/4 | 32 | 26 | 120 | 168 | 90 | 25 | 20 | 20 | 20 |
| LD8540 | 1 1/2 | 40 | 26 | 120 | 168 | 90 | 25 | 20 | 20 | 20 |
| LD8550 | 2 | 50 | 45 | 150 | 190 | 110 | 25 | 20 | 20 | 20 |
| 規格參數表(常開-螺紋型) | ||||||||||
| 型號 | 接口G | 通徑mm | Kv值 | L | H | W | 工作壓力（bar) | |||
| 氣、水 | 輕油≤22CST | |||||||||
| AC | DC | AC | DC | |||||||
| LD8512K | 3/8 | 12 | 4.35 | 75 | 147 | 52 | 10 | 10 | 10 | 10 |
| LD8515K | 1/2 | 15 | 4.5 | 75 | 147 | 52 | 10 | 10 | 10 | 10 |
| LD8520K | 3/4 | 20 | 9.0 | 85 | 159 | 60 | 10 | 10 | 10 | 10 |
| LD8525K | 1 | 25 | 13 | 100 | 166 | 70 | 10 | 10 | 10 | 10 |
| LD8532K | 1 1/4 | 32 | 26 | 120 | 186 | 90 | 6 | 6 | 6 | 6 |
| LD8540K | 1 1/2 | 40 | 26 | 120 | 186 | 90 | 6 | 6 | 6 | 6 |
| LD8550K | 2 | 50 | 45 | 150 | 205 | 110 | 6 | 6 | 6 | 6 |
| 規格參數表(常閉-法蘭型) | ||||||||||
| 型號 | 接口G | 通徑mm | Kv值 | L | H | W | 工作壓力（bar) | |||
| 氣、水 | 輕油≤22CST | |||||||||
| AC | DC | AC | DC | |||||||
| LD8525F | 1 | 25 | 13 | 134 | 185 | 85 | 25 | 20 | 20 | 20 |
| LD8532F | 1 1/4 | 32 | 26 | 160 | 200 | 100 | 25 | 20 | 20 | 20 |
| LD8540F | 1 1/2 | 40 | 26 | 160 | 205 | 125 | 25 | 20 | 20 | 20 |
| LD8550F | 2 | 50 | 50 | 200 | 250 | 125 | 25 | 20 | 20 | 20 |
| 規格參數表(常開-法蘭型) | ||||||||||
| 型號 | 接口G | 通徑mm | Kv值 | L | H | W | 工作壓力（bar) | |||
| 氣、水 | 輕油≤22CST | |||||||||
| AC | DC | AC | DC | |||||||
| LD8525FK | 1 | 25 | 13 | 134 | 172 | 85 | 10 | 10 | 10 | 10 |
| LD8532FK | 1 1/4 | 32 | 26 | 160 | 187 | 100 | 6 | 6 | 6 | 6 |
| LD8540FK | 1 1/2 | 40 | 26 | 160 | 192 | 125 | 6 | 6 | 6 | 6 |
| LD8550FK | 2 | 50 | 50 | 200 | 219 | 125 | 6 | 6 | 6 | 6 |
優化建議
*您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。
*流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。
*閥體標注方向必須與介質流向*
*提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。
