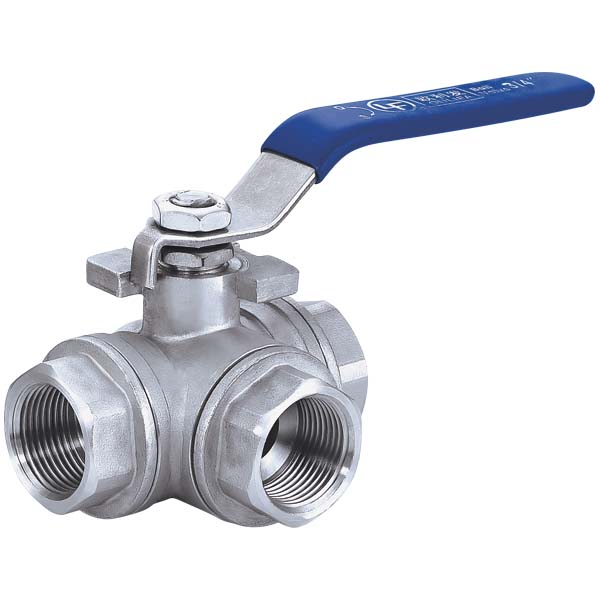

| Q14/15F系列 內螺紋三通球閥 |
 |
| 技術參數(shù) | ||
| 公稱壓力 PN1.6,2.5 ,4.0,6.4MPa | 閥體材質 WCB、CF8、CF8M | |
| 試壓能力 PT2.4,3.8,6.0,9.6MPa | 適用介質 | Q14/15F-(16-64)C 水、油品、氣 |
| 低壓密封試壓能力 0.6MPa | Q14/15F-(16-64)P 硝酸類 | |
| 適用溫度 -40℃～180℃ | Q14/15F-(16-64)R 醋酸類 | |
 |
| <span font-size:12px;font-family:="font-size:12px;font-family:" '宋體';"="">零件結構材質表 | ||||
| 序號 | 零件名稱 | Q14/15F-(16-64)C | Q14/15F-(16-64)P | Q14/15F-(16-64)R |
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 2 | 閥蓋 | WCB | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 3 | 球體 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 4 | 閥桿 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 5 | 密封圈 | 聚四氟乙烯(PTFE) | ||
| 6 | 填料 | 聚四氟乙烯(PTFE) | ||

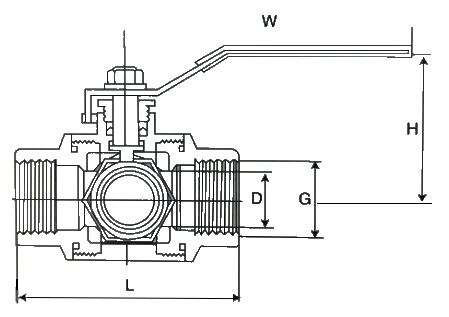

| 主要外形連接尺寸(PN16-64) | ||||||
| 型號 | DN | G | d | L | H | W |
| Q14/15F-8 | 8 | 1/4 | 10 | 74 | 58 | 110 |
| Q14/15F-10 | 10 | 3/8 | 12 | 74 | 58 | 110 |
| Q14/15F-15 | 15 | 1/2 | 12 | 74 | 58 | 110 |
| Q14/15F-20 | 20 | 3/4 | 15 | 88 | 60 | 120 |
| Q14/15F-25 | 25 | 1 | 20 | 92 | 70 | 140 |
| Q14/15F-32 | 32 | 1 1/4 | 25 | 124 | 82 | 140 |
| Q14/15F-40 | 40 | 1 1/2 | 32 | 138 | 95 | 180 |
| Q14/15F-50 | 50 | 2 | 38 | 154 | 100 | 200 |
