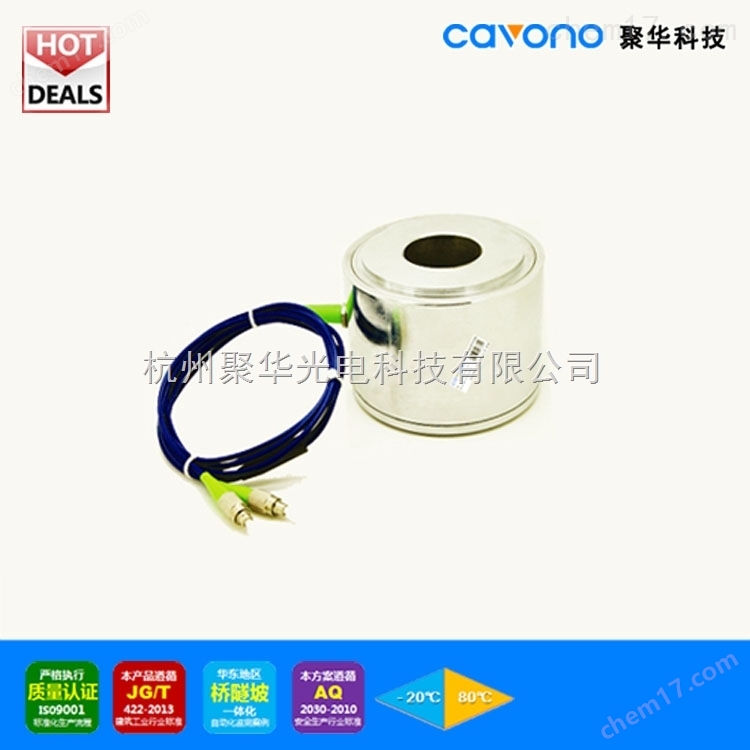

JH-FGS-G1光纖光柵錨索計
概述
JH-FGS-G1光纖光柵錨索計主要用于巖體支撐錨桿（索）、混凝土預應力錨索、橋梁斜拉鎖等的錨桿（索）體以及其它重型荷載的內力測試與*監測。該傳感器應用于橋梁、基礎、樁基、大型結構等需要預應力錨索的場合。儀器既可測量作用在錨索測力計上的總荷載，也可分別讀取每個傳感器以測量不均勻荷載或偏心荷載。
JH-FGS-G1基于CAVONO工業級設計，采用彈性、高強度、耐腐蝕合金制作，在環型彈性基底上安裝3-6支具有溫度補償功能的光纖光柵應變傳感芯片，具有準確的溫度補償功能。
產品特點
• 兼顧耐用、可靠、易于安裝和讀數，不受潮濕、光纖長度影響；
• *穩定性好，埋入存活率高；
• 內部光纖應變元件采用金屬化封裝，*零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應*野外環境。
技術參數
| 項目 | 參數值 |
| 量程（KN） | 200~1000，1000~5000 |
| 精度 | 1%F.S. |
| 分辨率 | 0.1% F.S. |
| 光柵數量 | 3~4 |
| 光柵中心波長(nm) | 1528~1563 |
| 反射率 | ≥80% |
| 工作溫度范圍（℃） | -30~80 |
| 尺寸(mm) | Φ80~Φ150 |
| 尾纖 | 耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制 |
| 連接方式 | 熔接/防水型FC/APC接頭 |
| 安裝方式 | 穿心式安裝 |
外形尺寸
