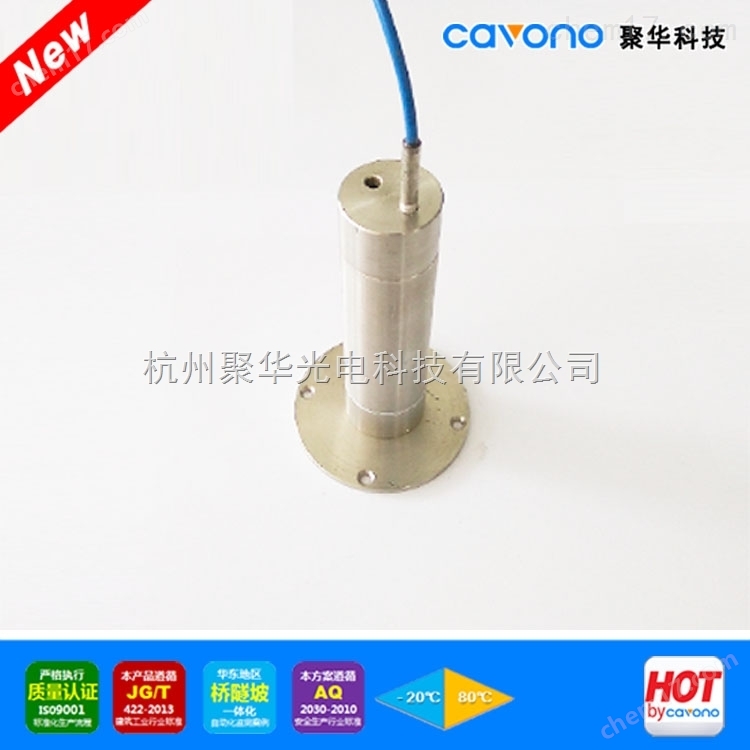

JH-FGH-A1光纖光柵傾斜儀
概述
JH-FGH-A1光纖光柵傾斜儀根據巖（土）體深部位移變形特點而開發的一款高度傾角儀，該傳感器用于混凝土壩側向變形的監測；斜坡和人工邊坡滑移面位置和變形方向的確定；基坑開挖、大型洞室邊墻、豎井、隧道、坑道及地下工程周邊地區穩定性監測；滑坡深部位移監測；碼頭、橋基、橋臺、擋土墻等斜度監測。
JH-FGH-A1傳感器采用CAVONO工業級設計，應變結構設計上減小了溫度靈敏系數，在傳感器內部設計有溫度補償功能的光纖光柵應變傳感芯片，具有準確的溫度補償功能，測量不受環境溫度影響。
產品特點
•在惡劣環境下性能*，抗機械疲勞；
•本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強；
•內部光纖應變元件采用金屬化封裝，*零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好。
技術參數
項目 | 參數值 |
量程（°） | ±5 |
精度 | 1%F.S. |
分辨率 | 0.1% F.S. |
光柵數量 | 2 |
光柵中心波長(nm) | 1528~1563 |
反射率 | ≥80% |
工作溫度范圍（℃） | -30~80 |
尺寸(mm) | Φ25X200 |
尾纖 | 耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制 |
連接方式 | 熔接、防水型FC/APC接頭 |
安裝方式 | 機械固定 |
外形尺寸
