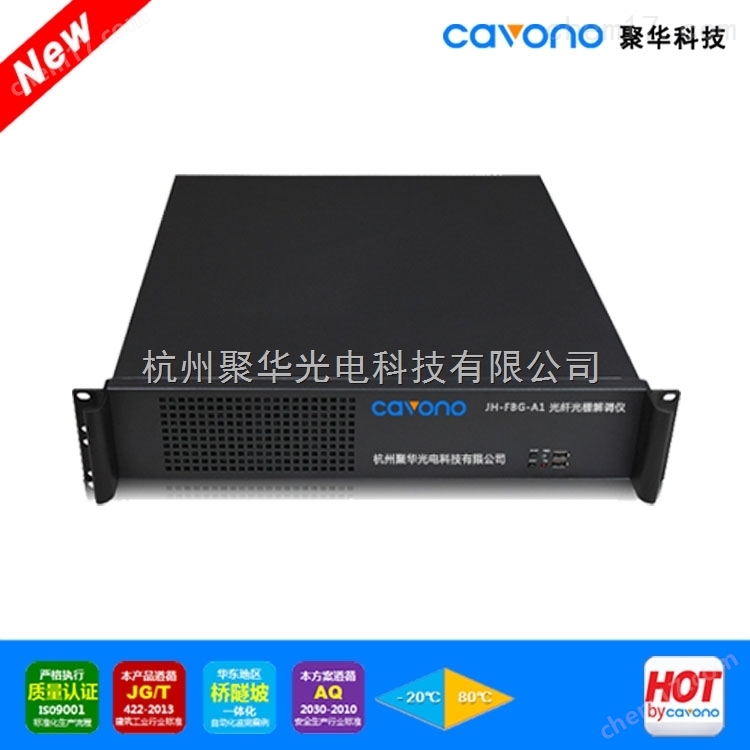

JH-FBG-A1 機架式中速光纖光柵解調儀
概述
JH-FBG-A1光纖光柵解調儀是面向工業消防和控制應用需求研制的高可靠工業級光纖光柵傳感主機。可用于開關柜在線測溫，電纜、油罐、公路隧道、工業建筑等的感溫火災報警，也可用于土木工程結構安全監測、特種設備在線監測以及光纖光柵傳感器的信號解調和數據在線采集。
JH-FBG-A1光纖光柵解調儀可外接工業級顯示屏，可直接進行參數設定、溫度顯示、報警顯示。該光纖光柵解調儀具有以太網、RS232/485、GPRS等多種數據通信接口，以及4路繼電器輸出控制接口。
JH-FBG-A1光纖光柵解調儀采用低功耗嵌入式處理器設計，性能穩定可靠，兼顧了工業測量領域*在線監測和野外工程現場惡劣溫濕度環境的需求。
JH-FBG-A1光纖光柵解調儀內置在線校準波長參考模塊，出廠后無需校準，在工作溫度范圍內可保證±1pm的*測量精度。JH-FBG-A1光纖光柵解調儀具有1/4/8/16/24/48/64等規格的光纖傳感通道數量，同步采樣速率可在0~25Hz范圍內設定。JH-FBG-A1光纖光柵解調儀適用于溫度、應變、壓力、位移、加速度等各種類型光纖光柵傳感器的高速、同步、高精度數據采集，與國內外不同廠商的光纖光柵傳感器具有良好的兼容性。
應用領域
• 橋梁、大壩、隧道、建筑、地鐵、邊坡、鐵路等土術工程結構安全監測
• 樁基礎、錨索、管片等巖土加固措施質量檢測；
• 油罐、隧道等火災自動報警；
• 電力開關柜、電纜等輸變電設備、高壓油罐在線溫度監測；
• 軍事基地、高速鐵路、機場、特種設備等敏感設施周邊安防預警。
產品特點
• 1~ 64通道容量平滑擴展；
• 0.1pm分辨率，>50dB的動態探測范圍；
• 0~25Hz同步采集；
• 外型小巧，使用靈活，適合于張力，溫度和壓力等多種測量；
• 良好的熱穩定性及*穩定性；
• 內置單板機，彩色顯示；
• 標準以太網接口使數據通信容易，便于TCP/IP遠程控制；
• 可選蓄電池為解調器供電；
• 內置波長參考，不需要外部波長校準；
• 支持CAVANO所有光纖光柵類型傳感器，兼容國內和國外廠商的同類光纖光柵傳感器；
• 內置波長參考，不需要外部波長校準。
技術參數
| 項目 | 參數值 |
| 光通道數 | 1/4/8/16/24 |
| 每通道大測點數 | 50，*測點數：25 |
| 同步采樣頻率 | 100Hz（所有通道的同步采樣，頻率可在0~100Hz設定） |
| 波長測量范圍 | 1525nm~1565nm（1510nm~1590nm可定制） |
| FBG帶寬 | ≤0.3nm |
| 動態范圍 | ≥40dB |
| 波長分辨率 | 0.1pm |
| 接入光柵要求 | 切趾，反射率﹥90%，帶寬﹤0.25nm |
| 波長重復性 | 0.2~0.5pm |
| 波長精度 | ±1pm |
| 應變測量精度 | ±2με |
| 加速度分辨率 | 0.01%F.S. |
| 溫度分辨率 | 0.01℃（典型值） |
| 應變分辨率 | 0.1με（典型值） |
| 分測溫精度 | ±0.2℃（典型值） |
| 工作溫度范圍 | -10℃ ~ +50℃ |
| 存儲溫度 | -40℃ ~ +60℃ |
| 遠程監測能力 | 50km；不考慮額外損耗 |
| 電源 | AC220V/DC9-36V |
| 功耗 | 15W |
| 光學接口 | FC/APC |
| 計算機接口 | 10/100M以太網 |
| 顯示方式 | 5.6寸工業級液晶顯示屏 |
| 軟件 | 適用于Windows XP及以上的操作系統，支持光譜顯示、波長測量、物理量計算等多種工作模式，支持數據、曲線等顯示方式和可設定時間間隔的數據存儲功能。具備設備在線自診斷功能。 |
| 二次開發接口 | 提供標準API接口方便二次開發和應用集成，可按用戶要求的通訊規約提供相應的接口通信軟件 |
| 外形尺寸 | 標準19英寸1U機箱483*364*44(mm) |
