封閉式直線光柵尺

海德漢公司的封閉式直線光柵尺能有效防 塵、防切屑和防飛濺的切削液，是用于機 床的理想選擇。

精度等級 ± 2 μm
測量步距至 0,001 μm
測量長度至30 m
安裝簡單、快捷
安裝公差大
能承受大加速度載荷
抗污染能力強
封閉式直線光柵尺有

標準光柵尺外殼
– 用于振動強烈的應用
–測量長度30 m
緊湊光柵尺外殼
– 用于有限安裝空間應用
–測量長度1240 mm， 如果用安裝板或緊固件，測量長 度2040 mm

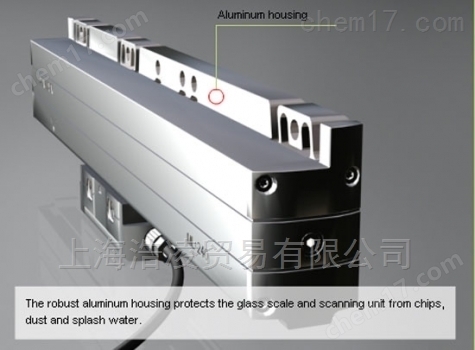

海德漢封閉式直線光柵尺的鋁外殼有效保 護光柵尺、讀數頭和導軌，避免其受灰 塵、切屑和切削液的影響。 自動向下壓的 彈性密封條保持外殼密封。

讀數頭沿光柵尺的小摩擦力導軌運動。 讀 數頭通過一個聯軸器與外部安裝架連接， 聯軸器可以補償光柵尺與機床導軌間不可 避免的對正誤差。

NC數控機床用直線光柵尺

用于數控機床的海德漢直線光柵尺幾乎適用于任何應用。它是所有進給軸為伺服控制環模式的機器和設備的選擇，例如銑床、加工中心、鏜床、車床和磨床。 直線光柵尺的動態性能優點，允許的運動速度高，沿測量方向的加速性能使其不僅能滿足常規軸高動態性能要求，也能滿足直接驅動電機的高動態性能要求。

緊湊外殼直線光柵尺

緊湊外殼的直線光柵尺設計用于安裝空間有限的地方。 如果測量長度和加速負荷，可能需要使用安裝板或固定件。

精度等級    測量長度 ML    增量信號
信號周期    位置值    型號
高安全性應用的直線光柵尺    ±5 μm
±3 μm    70 mm至2040 mm    -    EnDat 2.2/22
DQ 01    LC 415
LC 495 S
位置測量
• 玻璃光柵尺    ±5 μm
±3 μm    70 mm至2040 mm

-
1 Vpp; 20 μm    EnDat 2.2/22
EnDat 2.2/02
DQ 01
Fanuc 05
Mit 03-04
LC 415
LC 485
LC 495 S
LC 495 F
LC 495 M
高重復精度的增量式直線測量
• 鋼帶光柵尺
• 小信號周期    ±5 μm
±3 μm    50 mm至1220 mm    1 Vpp; 4 μm    -    LF 485
增量式直線測量
• 玻璃光柵尺    ±5 μm
±3 μm    70 mm至2040 mm    1 Vpp; 20 μm
TTL; 至 1 μm    -
-    LS 487
LS 477
