ARD2智能電動機保護器是安科瑞電氣股份有限公司自主研發的產品，可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。采用單片機技術，具有抗*力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的過載、斷相、不平衡、欠載、接地/漏電、阻塞、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。

智能電動機保護器知名品牌主要有安科瑞電氣股份有限公司ARD2、ARD2F、ARD3系列;西門子 3UF系列;蘇州萬龍ST500系列等。

● 型號說明

● 額定電流

● 額定電流附加說明

注：＞250kW的低壓電動機，額定電流小于800A時均可選用800A等級的電動機保護器。

● 附加功能

注：1、“√”表示可以選擇的附加功能。

2、溫度保護的測量范圍：熱電阻100Ω～30kΩ。

● 產品規格

注：

1、“■”為標配功能，“□”為選配功能。

2、選配失壓起重（抗晃電）功能含電壓和故障記錄功能。

● 技術指標

產品介紹

● 外形及安裝尺寸（單位：mm）

主體模塊

互感器

● 接線端子

符合標準

GB14048.1-2000低壓開關設備和控制設備總則

GB14048.4-2003低壓開關設備和控制設備 機電式接觸器和電動機起動器

GB/14048.5-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器

GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗

GB/T17626.5-2006浪涌(沖擊)抗擾度試驗

適用環境

工作溫度：-10℃~+55℃

貯存溫度：-20℃~+65℃

相對濕度：5%~95%不結霜

海拔：≤2500m

污染等級：2級

防護等級：IP20

安裝類別：III級

運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域

選配功能

C — 通訊接口

L — 漏電保護

M — 4～20mA模擬量輸出

K — 2路開關量輸入(外部故障保護)

SR — SOE事件記錄

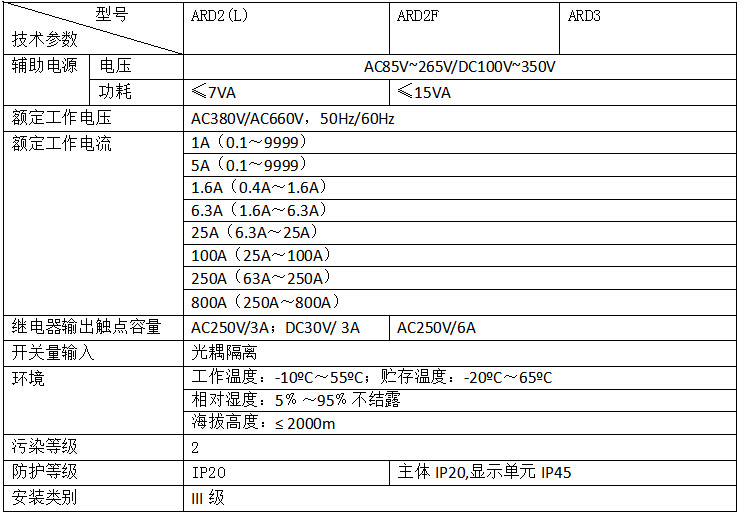

技術參數

保護器輔助電源

AC85V-265V/DC100V-350V

功耗3VA

電機額定工作電壓

AC380V，50HZ

電動機額定工作電流

1.6A(0.4A-1.6A) (采用小型電流互感器)

6.3A(1.6A-6.3A)(采用小型電流互感器)

25A(6.3A-25A)(采用小型電流互感器)

100A(25A-100A)(采用小型電流互感器)

250A(63A-250A)(采用電流互感器)

800A(250A-800A)(采用電流互感器)

繼電器輸出觸點，額定負載容量

2路，AC250V，3A;DC30V，3A

開關量輸入

2路，光電隔離

SOE事件記錄容量

8個事件記錄

通訊

RS485 Modbus協議

智能電動機保護器安裝尺寸 (單位mm )

ARD2主體安裝方式為嵌入式，外形尺寸為96mm*48mm，開孔尺寸為 91mm*44mm，進深131mm

品牌及著作權

ARD2智能電動機保護器品牌：智能電動機保護器--實用新型品牌號200920067828.3

ARD2智能電動機保護器著作權登記號：滬 DGY-2009-1282《安科瑞ARD2智能電動機保護器軟件V1.0》
