電氣分類

1、開關型電動執行機構：

   要么處于全開位置，要么處于全關位置的電動執行機構。且在兩次啟動之間有足夠的停止時間，以使電機冷卻至正常溫度。啟動次數通常不超過60次/小時；

2、介于開關型和調節型之間的電動執行機構；

   可以處于全開位置、全關位置或二者之間的任意位置的電動執行機構。啟動次數可達600次/小時。

3、調節型電動執行機構；

   處于頻繁動作狀態的電動執行機構。啟動次數可達1200次/小時。

主要技術指標

環境溫度 -25℃-+70℃

環境濕度 ≤95%（25℃時）

電機工作方式 S2-15min短時工作制

             S5包括電機制動的斷續周期工作制，允許最大工作次數1200c/h

             最小負載持續率10%

電源 三相 380V AC 50Hz 單相 220V AC 50Hz 其他電壓可根據工況需求特殊訂貨

限位開關 開關各兩個（SPDT 250V AC/10A 1個為干接點）

扭矩開關 開關各一個（SPDT 250V AC/10A（SND-Q1機座除外））

閥位指示 機械閥位指示

手動機構 離合器切換裝置和手輪

自鎖 蝸輪蝸桿自鎖

機械限位 調節螺栓各一個 可微調

接線孔 2-G3/4

接線端子 圓形接插件

防護等級 IP67、IP68（特殊訂貨）

防爆產品（特殊訂貨） ExdⅡBT4、ExdⅡCT4

法蘭連接標準 GB12222（ISO5211）

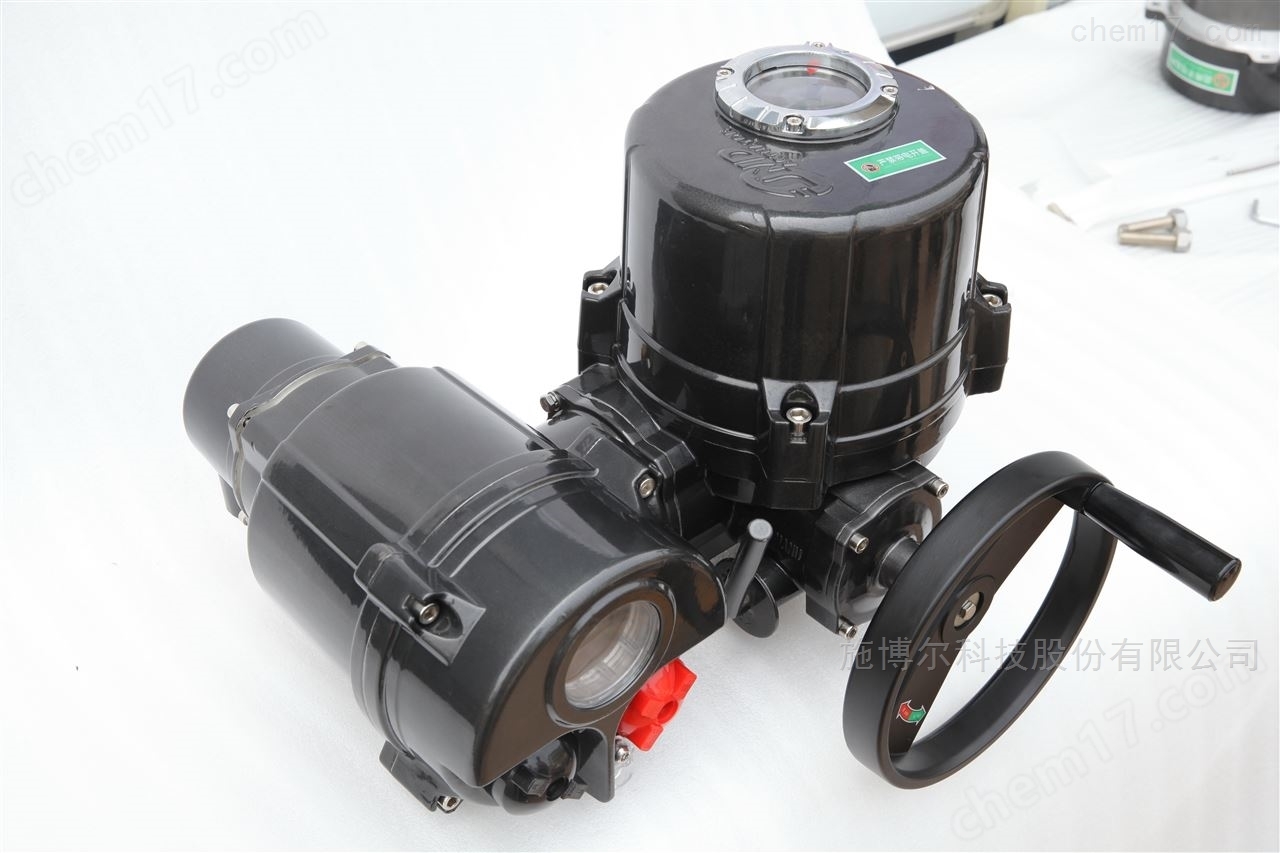

角行程施耐德電動執行器 角行程施耐德電動執行器
