PARKER派克壓力開關SCPSD-250-04-17使用

也許人生的每條路都不好走，但選擇對了方向，美好生活的曙光就不會太遠。

也許人生的每一件事都不好做，但當你真實經歷了從開始，到完成，再到完善的這一過程，就會發現，堅持到底，受益的始終是自己。

也許人生中的每個人后都會離開，但當你把握一切機會去珍惜在一起的時光，就不會徒留一地遺憾。

人生不*，有好有壞，有喜有悲，但當你做好這三件事，就會發現，認認真真地生活，才是人生大的幸福。

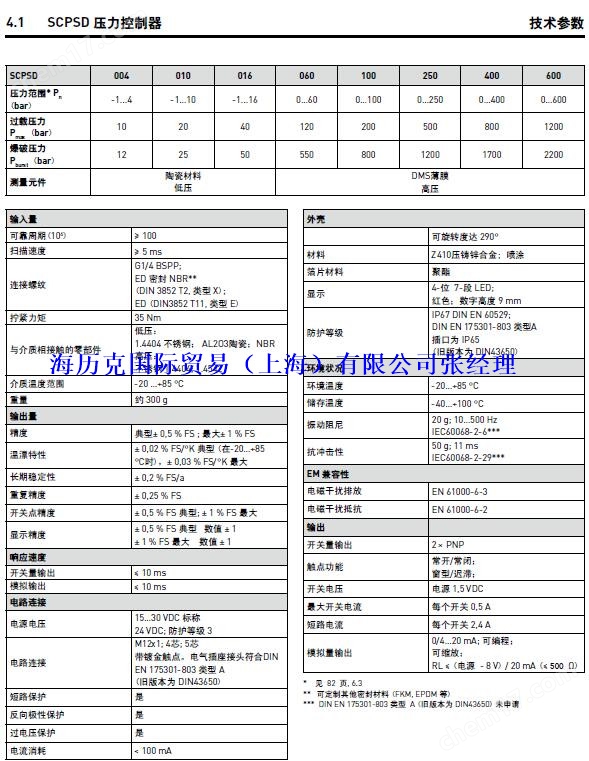

外殼

可旋轉度達 290°

材料Z410壓鑄鋅合金; 噴涂

箔片材料聚酯

顯示

4-位 7-段 LED;

紅色；數字高度 9 mm

防護等級

IP67 DIN EN 60529;

DIN EN 175301-803 類型A

插口為 IP65

(舊版本為 DIN43650)

環境狀況

環境溫度-20…+85 °C

儲存溫度-40…+100 °C

振動阻尼

20 g; 10…500 Hz

IEC60068-2-6***

抗沖擊性

50 g; 11 ms

IEC60068-2-29***

EM 兼容性

電磁干擾排放EN 61000-6-3

電磁干擾抵抗EN 61000-6-2

輸出

開關量輸出2 × PNP

觸點功能

常開/常閉；

窗型/遲滯；

開關電壓電源 1,5 VDC

大開關電流每個開關 0,5 A

短路電流每個開關 2,4 A

模擬量輸出

0/4…20 mA; 可編程；

可縮放；

RL ≤ (電源 - 8 V) / 20 mA (≤ 500 Ω)

* 見 82 頁, 6.3

** 可定制其他密封材料 (FKM, EPDM 等)

*** DIN EN 175301-803 類型 A (舊版本為 DIN43650) 未申請

SCPSD-100-04-17

SCPSD-016-04-17

SCPSD-400-04-26

SCPSD-100-14-15

SCPSD-004-04-17

SCPSD-250-14-15

SCPSD-060-04-17

SCPSD-400-14-25

SCPSD-060-14-27

SCPSD-250-04-16

SCPSD-250-14-27

SCPSD-1000P-17-27

SCPSD-060-14-25

SCPSD-250-14-25

SCPSD-100-14-27

SCPSD-250-14-17

SCPSD-400-14-15

SCPSD-3000P-07-27

SCPSD-400-14-27

SCPSD-100-14-17

SCPSD-004-04-16

SCPSD-010-04-27

SCPSD-400-14-17

SCPSD-016-14-15

SCPSD-016-14-27

SCPSD-250-04-27

SCPSD-060-14-15

SCPSD-400-04-27

SCPSD-100-04-26

SCPSD-400-04-16

SCPSD-060-14-17

SCPSD-0250P-17-27

SCPSD-400-04-17

SCPSD-004-14-15

SCPSD-016-04-27

SCPSD-010-14-15

SCPSD-600-14-15

SCPSD-010-04-17

SCPSD-100-14-25

SCPSD-016-14-17

SCPSD-010-04-16

SCPSD-010-14-17

SCPSD-600-14-17PARKER派克壓力開關SCPSD-250-04-17使用

SCPSD-060-04-16

SCPSD-100-04-27

SCPSD-010-04-26

SCPSD-010-14-25

SCPSD-250-04-17-BA1

SCPSD-600-04-17

SCPSD-5000P-07-27

SCPSD-060-04-27

SCPSD-600-04-27

SCPSD-250-04-17-EN

SCPSD-400-04-17-EN

SCPSD-250-04-17派克傳感器

SCPSD系列壓力傳感器帶一個或者2個獨立的PNP輸出，帶4-20mA輸出。SCPSD系列傳感器，有一個紅色LED顯示屏，可用于可視化檢測。配套傳感器壓力范圍：真空至9000psig壓力

SCPSD系列壓力傳感器供貨形式有2個PNP輸出口或者1個PNP輸出口形式，并可帶有4-20mA輸出，能夠在紅色的LED顯示屏上顯示壓力值，方便可視化管理。電氣接頭為 M12 外螺紋，用于電氣連接。該系列傳感器壓力測量范圍從真空至9000 psi。壓力傳感器的應用是非常廣泛，并且在當今的高科技生產中，也是至關重要的。通過程序設定，可以設定輸出方式的常開或者常閉形式，遲滯模式或者窗口模式。在遲滯模式下，使用者可以設定轉換點并且修改轉換點。在窗口模式下，使用者可以設定高、低壓力的區間。除了電氣輸出，這些傳感器還具有可編程選項，能夠集成進入系統的邏輯回路

為應用選擇的壓力傳感器，需要基于壓力范圍，輸出方式以及額外的編程選項。

壓力范圍：-14.7 至 250 PSI, 0 - 1000 PSI, 0 至 3000 PSI, 0 至5000 PSI, 0 至 9000 PSI

壓力顯示：PSIG | Bar

輸出類型：(2) PNP | (1) PNP 帶 4-20MA輸出| (2) PNP 帶4-20MA

電氣接口| M12 4 針 | M12 5 針

介質：空氣、液壓油及非腐蝕性氣體

膜片材料：陶瓷| 不銹鋼

油口尺寸：7/16-20 UNF-2b (SAE-4), 1/4 BSPP

油口類型：外螺紋

操作溫度： (F):-4°至 185°

操作溫度：(C):-20°至 85°

電壓：15 至 30 VDC, Class 2 電壓供應

顯示：1 個紅色的LED, 4為數字, 7個字節 LED, 9mm 高度

響應時間：10ms

重復精度：±0.25% 滿量程

證書/認證：UL列表|CE標識|IP67|EN60529 | EMC-EN50082-2 Class B | EN 50081-2

電流： 100 mA

材料：Z410壓鑄鋁：表面處理。顯示屏-聚酯，膜片：取決于壓力范圍陶瓷或不銹鋼  *的編程可選項

- N.O 或 N.C輸出方式

- 測量的單位

- 遲滯模式或者窗口模式         - 輸出響應時間

- 編程功能密碼鎖定

- 置零

- 輸出錯誤模式

- 十進制設定

壓力范圍選擇建議

選擇壓力開關的范圍時能遵循以下原則：

因為一個400 bar的壓力開關的分辨率與一個600 bar的壓力開關的分辨率是一樣的(都是 1 bar)，所以600 bar的壓力開關可用于較小公稱壓力的場合(如315 bar)。這樣做的好處是既保證了一樣的精度，又能保證更高的安全性和更少的產品種類

不摔那么一跤，就不知道有誰愿意停下來等你。不有求于人，就不會知道誰會在關鍵時刻關心你。

人生不*，有好有壞，有喜有悲，但當你做好這三件事，就會發現，認認真真地生活，才是人生大的幸福。

活在當下，珍惜家人愛人，珍惜自己現擁有的。

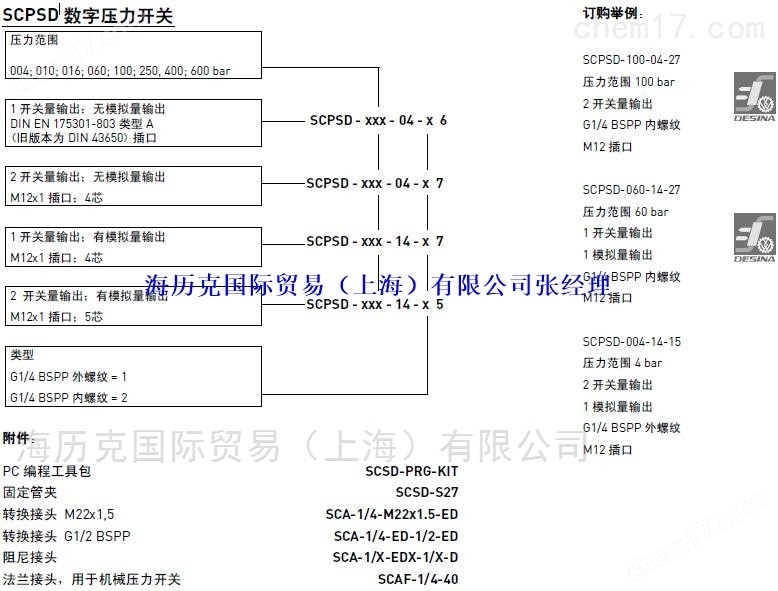

訂購舉例：派克

SCPSD-100-04-27

壓力范圍 100 bar

2 開關量輸出

G1/4 BSPP 內螺紋

M12 插口

SCPSD-060-14-27

壓力范圍 60 bar

1 開關量輸出

1 模擬量輸出

G1/4 BSPP 內螺紋

SCPSD-004-14-15

壓力范圍 4 bar

2 開關量輸出

1 模擬量輸出

G1/4 BSPP 外螺紋

M12 插口

M12 插口

輸入量

可靠周期(106) ≥ 100

掃描速度≥ 5 ms

連接螺紋

G1/4 BSPP;

ED 密封 NBR**

(DIN 3852 T2, 類型 X);

ED (DIN3852 T11, 類型 E)

擰緊力矩35 Nm

與介質相接觸的零部件

低壓：

1.4404 不銹鋼； AL2O3陶瓷；NBR

高壓：

不銹鋼 1.4404; 1.4542

介質溫度范圍-20 …+85 °C

重量約 300 g

輸出量

精度典型± 0,5 % FS ; 大± 1 % FS

溫漂特性

± 0,02 % FS/°K 典型 (在-20…+85

°C時)，± 0,03 % FS/°K 大

*穩定性± 0,2 % FS/a

重復精度± 0,25 % FS

開關點精度± 0,5 % FS 典型; ± 1 % FS 大

顯示精度

± 0,5 % FS 典型 數值 ± 1

± 1 % FS 大 數值 ± 1

響應速度

開關量輸出≤ 10 ms

模擬輸出≤ 10 ms

電路連接

電源電壓

15…30 VDC 標稱

24 VDC; 防護等級 3

電路連接

M12x1; 4芯; 5芯

帶鍍金觸點。電氣插座接頭符合DIN

EN 175301-803 類型 A

(舊版本為 DIN43650)

短路保護是

反向極性保護是

過電壓保護是

電流消耗< 100 mA
