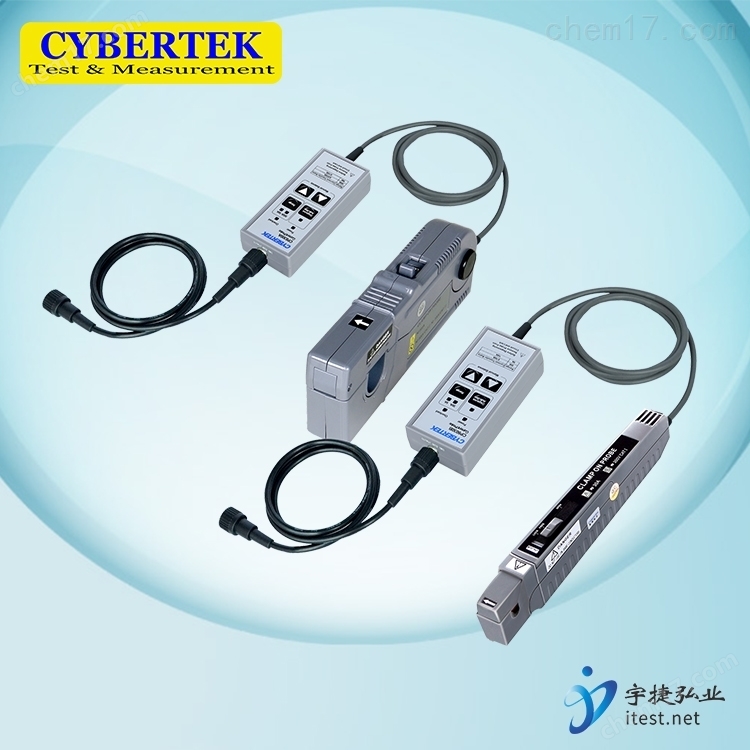

1. 知用 高頻電流探頭概述

CP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長；標準的BNC輸出接口，可匹配任何廠家示波器。

CP8030B/H體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達5mm的導線；可以測量30A的連續電流和50A的峰值電流，CP8030B提供50MHz的帶寬,CP8030H提供100MHz帶寬；探頭具有30A (10X)和5A (1X)兩個量程可選擇，5A (1X)量程特別適用于小電流測量，分辨率高達1mA。

CP8050A 鉗口可夾住直徑達5mm的導線；可以測量50A的連續電流和75A的峰值電流，提供50MHz帶寬；探頭具有50A (10X)和7.5A (1X)兩個量程可選擇，7.5A (1X)量程特別適用于小電流測量，分辨率高達1mA。

CP8150A鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；可以測量150A的連續電流和300A的峰值電流，提供了12MHz的帶寬；探頭具有150A (100X)和30A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。

CP8300A鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；測量300A的連續電流和500A的峰值電流，提供了6MHz的帶寬；探頭具有300A (100X)和50A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。CP8000系列電流探頭常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等設計和測試應用中。

CP8500A鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；測量500A的連續電流和750A的峰值電流，提供了5MHz的帶寬；探頭具有500A (100X)和75A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。CP8000系列電流探頭常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等設計和測試應用中。

2. 知用 高頻電流探頭應用

l 電源（開關式和線性）設計

l LED照明設計

l 電動汽車設計

l 新能源

l 變頻家電

l 電工實驗

l 半導體器件設計

l 逆變器/變壓器設計

l 電子鎮流器設計

l 工控/消費電子設計

l 發動機驅動裝置設計

l 電力電子和電力傳動實驗等

l 交通運輸系統（電動車輛、機車、航空電子設備等）設計

3. 產品及附件說明

• 探頭主體說明

• CP8030B  CP8030H  CP8050A
• CP8150A、CP8300A、CP8500A
