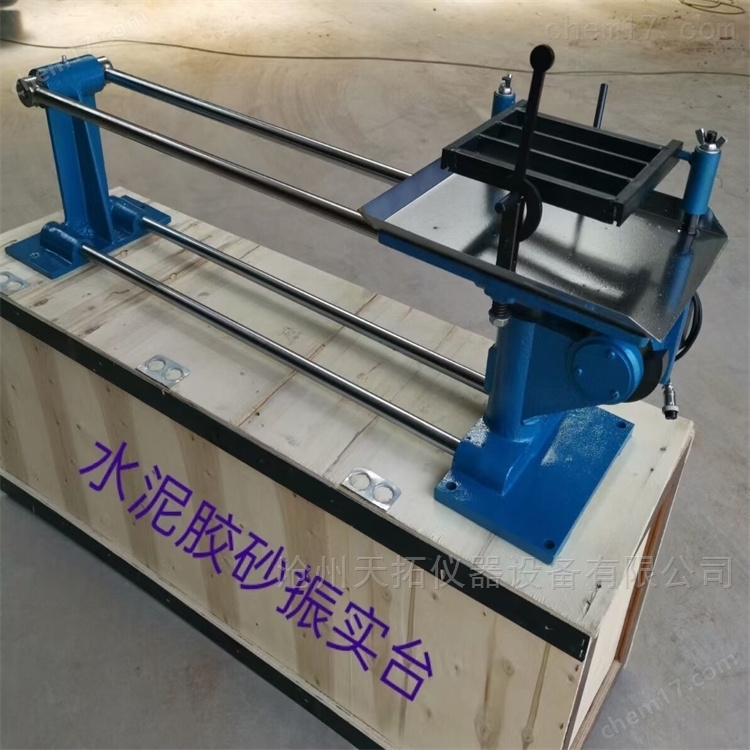

水泥膠砂振實臺
- 公司名稱 滄州天拓儀器設備有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/8/9 21:29:13
- 訪問次數 1945
聯系方式：張經理18833779613 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
滄州天拓儀器設備有限公司是集科研、開發、生產、銷售于一體的試驗儀器專業制造實體。 主要產品：瀝青檢測儀器、水泥試驗儀器、混凝土儀器、土工試驗儀器、試驗機系列、試驗箱養護設備、天平儀器類、塑料試模、鑄鐵鋼試模、流動試驗室、建筑建材系列、防水卷材系列儀器、商砼攪拌站混凝土試驗儀器、工程鉆孔取芯儀器材等。
目前，我們經營的各類產品以品種齊全的現貨供應，合理公正的價格優勢、主動熱情的服務態度等服務占有市場，產品主要應用于建筑、公路、鐵路、大專院校、科研院所、水利、電力、市政、勘探、環保等多項領域。
本公司宗旨：以質量求生存，以革新求發展，樹立客戶至上的經營理念。為廣大用戶提供有品質的產品和有保障的售后服務，為建設現代化企業而努力奮斗。
我公司具有完善的質量保證體系，完善的售后服務，讓滄州天拓儀器設備有限公司與你共建友誼橋梁。
混凝土鉆孔取芯機、標準恒溫恒濕養護箱、混凝土攪拌站試驗室儀器、混凝土抗?jié)B儀、混凝土鉆孔取芯機、混凝土壓力試驗機、表面振動壓實試驗儀、路面材料強度試驗儀
| 產地類別 | 國產 | 應用領域 | 建材/家具 |
|---|
ZS-15型水泥膠砂振實臺是為我水泥膠砂強度檢驗方法等同采用ISO679：1989（E）際標準而設計。該儀器等效采用ISO679：1989（E）4.2.5標準，適用于水泥強度檢驗所用式樣的制備。
技術數據
1、振動部分總重量 20kg±0.5kg
2、落距 15mm±0.3mm
3、振動頻率 60次/60秒±2秒
4、電動機型號 90TDY4
5、電動機轉速 60轉/分
6、電動機功率 70W
7、電源電壓 AC220V
水泥膠砂振實臺工作原理
水泥膠砂振實臺主要由振動部件，機架部件和接近開關程控系統組成，見圖（1）。工作時由同步電動機帶動凸輪轉動，使振動部件上升運動，升到定值后落下，而產生振動使水泥膠砂在力的作用下振實，水泥膠砂振實臺采用接近開關計數自動控制，60次后自動停止，使用方便，計數準確。
水泥膠砂振實臺安裝
水泥膠砂振實臺的正確安裝對試件的制作和試驗結果關重要，安裝時請按以下步驟進行。
1、按家標準GB/T17671-1999中的4.2.5要求、振實臺安裝在高度約400mm的混凝土基座上?；炷馏w積約為0.25m3、重約600kg。需防外部振動影響振實效果時，可在整個混凝土基座下放一層厚約5mm天然橡膠彈性襯墊。并注意機體應有良好的用電安全接地。
2、將振實臺用地腳螺釘固定在基座上，安裝后成水平狀態，可用高度尺校正振實臺臺面四角的高度在1mm以?xún)?nèi)，長度方向水平在0.5mm以?xún)?nèi)、儀器底座與基座之間安鋪一層新鮮厚砂漿以保證它們*接觸。同時也可用此方法調整臺面和臂桿呈水平。
3、待水泥膠砂凝結硬化后擰緊地腳螺釘，注意擰緊力應基本*，防止設備變形，然后將圖“1”所示中臺面（5）抬起，凸頭（4）與定位套（2）不應有卡阻現象，若發現有卡阻現象，一般是水平未校準、應尋找原因后校準。
4、地腳螺釘位置如簡圖：
水泥膠砂振實臺使用與維護
1、操作前應拿掉定位套，檢查各運動部件是否運動自如，電控部分是否正常，加注潤滑油后開機空轉，檢查一切正常方可使用。每次使用前必須拿掉定位套。
2、電氣原理請見附圖。接通電源前，帶鎖開關SW處于閉關狀態（即按鈕彈出位置）。按下開關并鎖住，電機運轉，電子計數器從零計數，當?shù)?0次時停轉。再次操作，可按放兩次SW，即能重復執行。
3、本電路由于不用電源變壓器，電路部分都與電源電壓有關，外殼必須保證安全接地（認真檢查電源插頭座的PE黃綠線是否安全接地，而不是接電源零線。
4、有油杯的地方加注潤滑油，凸輪表面涂薄機油以減少磨損。
5、使用后應清掃儀器上的各種雜物，保持清潔，并將定位套放與原位，以免臺面受力而影響中心位置。
6、水泥膠砂振實臺經過一段時間使用后，如振幅變大超差，可用隨機所附墊圈進行調整。具體方法是將止動器固定螺釘松開，取出止動器，將墊圈放入下面重新將固定螺釘上緊。
7、振幅檢驗：
a、將水泥膠砂振實臺隨機所附14.7mm檢驗塊放入圖“1”所示凸面與止動器之間，用手撥動凸輪，凸輪應與軸承相接觸。
b、同樣方法用15.3mm檢驗塊放入，則凸輪與軸承不應接觸，滿足以上兩個條件即儀器振幅為合格。方可進行工作。
