山西B型201碳鋼內環金屬纏繞墊片

選購金屬纏繞墊片時應注意以下幾點：

　　1、根據金屬纏繞墊片工況條件、法蘭密封面型式選擇墊片。

　　2、選用質量管理體系健全且有效運行的生產企業的墊片，選用持有效型式試驗報告的企業的金屬纏繞墊片。

　　3、金屬纏繞墊片主體表面不允許有影響密封性能的傷痕、空隙、凹凸不平及銹斑缺陷。金屬纏繞墊片主體表面非金屬帶應均勻、適當?shù)母叱鼋饘賻В瑢娱g紋理應清晰，但不可顯露金屬帶。金屬纏繞墊片的焊點間距應均勻，不應有未熔合或過熔等缺陷。加強環表面不應有毛刺、凹凸不平、銹斑等缺陷，金屬纏繞墊片主體的上下密封面與加強環上下表面的間距應相等內加強環與墊片主體間應緊密固定，不能松動;外加強環與金屬纏繞墊片主體間應保持定位并可適當松動。

　　4、壓縮率、回彈率和密封性能是密封墊片的重要性能指標，一般來說，在滿足壓縮率要求的前提下，回彈率越高越好;而在滿足回彈率標準要求的前提下，壓縮率的測試值也是大些為好。應選擇密封性能好、壓縮率適度且回彈率盡可能大的金屬纏繞墊片。

金屬纏繞墊片為半金屬密合墊中回彈性的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其壓緊度，金屬纏繞墊片接觸的法蘭密封面的表面精度要求不高，金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。

金屬纏繞墊的工作參數

石墨金屬纏繞墊片工作溫度-200-650℃工作壓力≤30MP

石棉金屬纏繞墊片工作溫度-200-450℃工作壓力≤25MP

非石棉金屬纏繞墊片工作溫度-200-450℃工作壓力≤25MP

云母金屬增強繞墊片工作溫度-200-750℃工作壓力≤10MP

聚四氟乙烯金屬纏繞墊片工作溫度-200-260℃工作壓力≤10MP

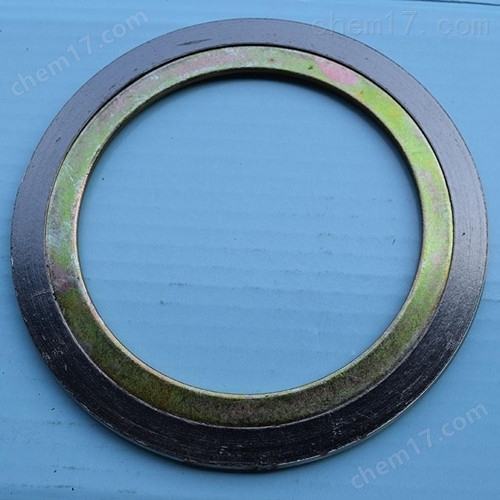

山西B型201碳鋼內環金屬纏繞墊片

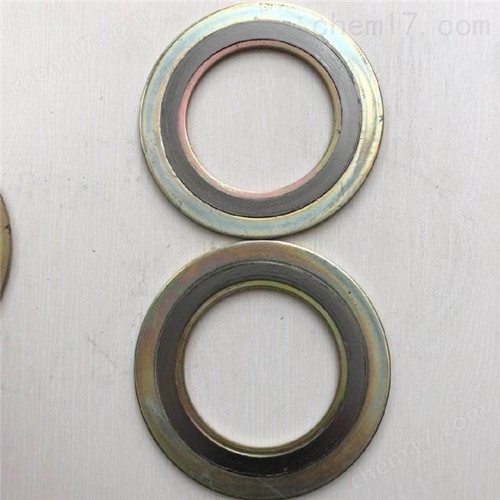

　　帶內外環金屬纏繞墊片

目前應用廣泛的一種密封墊片，為半金屬密封墊片中回彈性不錯的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。為加強主體和準確定位采用金屬內加強環和外定位環形式，利用內外環來控制其大壓緊度起到加強的作用并避免基本體的散圈，由于外環的存在使得墊片安裝起來更加方便,一般用于中低壓的平面和凸面法蘭中

帶內外環纏繞墊片性能特點：能耐高溫、高壓和適應超低溫或真空下的條件使用，對墊片接觸的法蘭密封面的表面精度要求不高,拆裝便捷

纏繞墊使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。

　　專業生產銷售金屬纏繞墊片的廠家

　　金屬纏繞墊片基本體厚度公差：

　　技術標準:

　　1.金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS,和NF等

　　技術標準:

　　1.金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS,和NF等

　　2 .國內標準有

　　HG20610-2009鋼制管法蘭用纏繞式墊片 化工部歐洲體系

　　HG20631-2009鋼制管法蘭用纏繞式墊片 化工部美洲體系

　　GB/T4622.2-97纏繞式墊片 管法蘭用墊片尺寸 國家標準

　　JB/T4719-92管殼式換熱器用纏繞墊片 機械部標準

　　JB/T90-94管路法蘭用纏繞式墊片 機械部標準

　　JB/T4705-2000壓力容器法蘭用纏繞式墊片 機械部標準

　　Sspan407-96管法蘭用纏繞式墊片

　　更多標準咨詢我們
