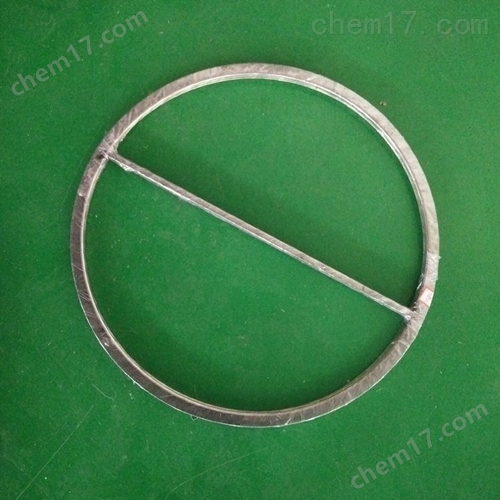

金屬石墨纏繞墊片201材質

產品有四種型式的：
1、基本型：由金屬帶和填充材料纏繞而成，適用于凹凸法蘭等；
2、內環型：在基本型的基礎上添加金屬內環作為壓力檔體，同時填充法蘭邊和密封內沿的空隙，該設計能防止固體積累，減小流體沖擊，并使法蘭面的浸蝕程度降到***小，適用于凹凸法蘭；
3、外環型：利用外環，使墊片能地置于法蘭中心，并提供額外的阻力防止墊片爆裂，成為一個壓縮止點，一般適用于平面和突面法蘭。
4、內外環型：在外環型的基礎上添加內環作為內部壓縮止點，同時成為熱量和腐蝕的阻體，保護墊片密封面，防止法蘭腐蝕。適用于平面和突面法蘭，特別適用在高溫高壓工況下。
內外環金屬材質：SS304（-195至760度）、SS316/SS316L（-100至760度）、SS321（-195至760度）、SS347（-195至925度）、Ni200（-195至760度）、MONEL 400（-130至820度）、INCONEL 600（-100至1090度）、INCOLOY 800（-100至870度）、HASTELLOY B2（-185至1090度） 、HASTELLOY C276（-185至1090度）、鈦Ti（-195至1090度）等。
密封材質：膨脹石墨/F.G（-212至550度）、聚四氟乙烯/PTFE（-240至250度）、非石棉/TNA（-120至400度）、石棉/ASB（-198至450度）、陶瓷/CER（-212至1100度）等。
可供規格：DN10-DN3000mm，特殊規格可協商訂購

 金屬石墨纏繞墊片201材質

　內外金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬密合墊中回彈性的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。
主要用途
　　回彈性優良的內外金屬纏繞墊片能夠對管道系統的壓力熱循環和振動進行自動調整，特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。 在法蘭墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片外圍焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落
