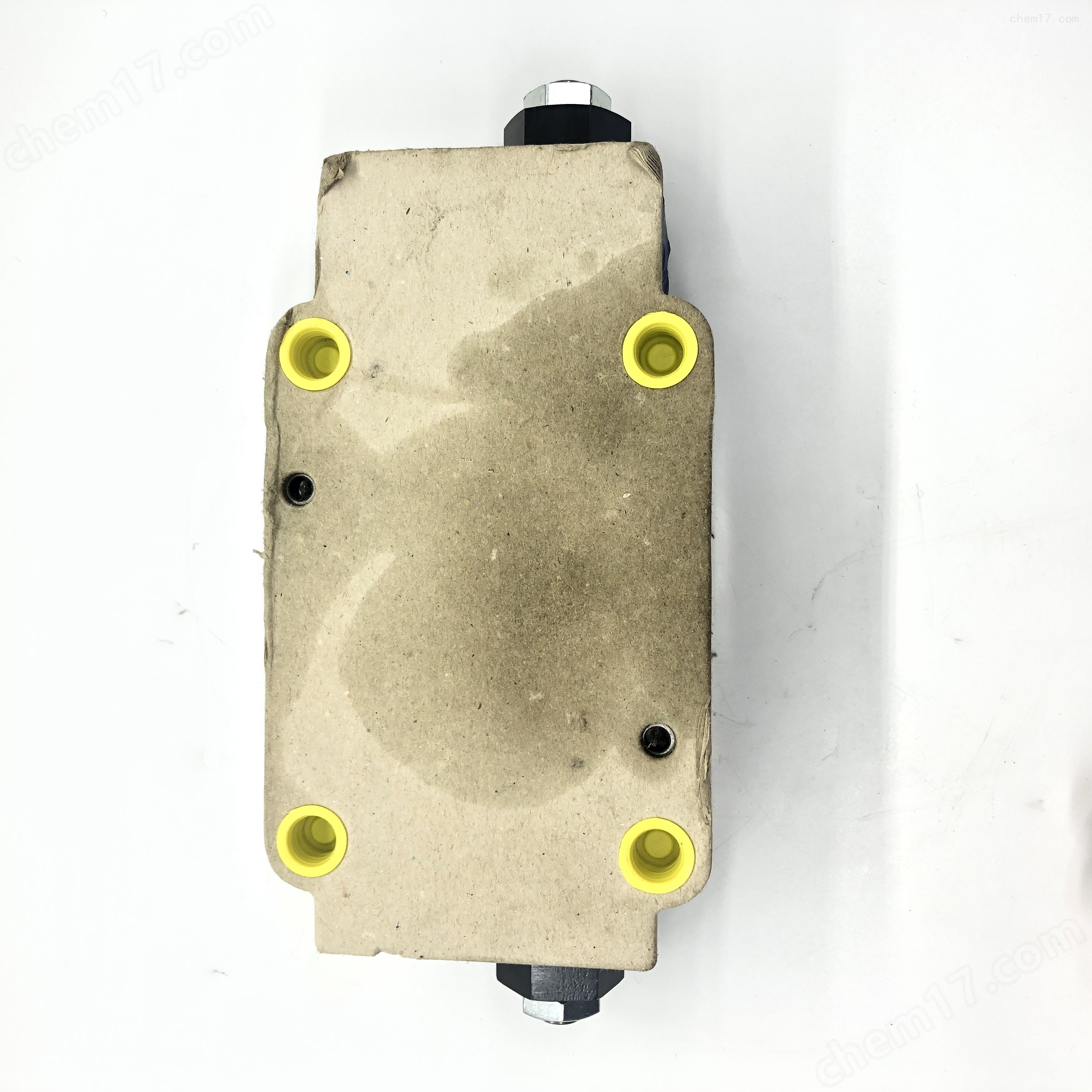

R900443176力士樂Z2FS22-8-31/S2單向節流閥

Z2FS 型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的流量。

對稱排列的兩個單向節流閥可限制一個方向上的流量（通過可調節節流閥芯），同時允許相反方向上的自由回流。

如果是供油節流，液壓油將通過節流點 (1)，經通道 A? 導入執行機構 A?。節流閥芯 (2.1) 可通過主軸 (3) 進行軸向調節，從而允許調節節流點 (1)。

同時，通道 A? 中的液壓油通過孔 (4) 導入到活塞側 (5)。主動壓力和彈簧力使節流閥芯 (2.1) 保持在節流位置。

從執行機構 B? 流回的液壓油移動節流閥芯 (2.2)，從而使液壓油通過單向閥不受阻礙地流動。根據型號（“S”或“S2”），節流效應可能發生在供油或排放中。

流量限制

要調節執行機構的速度，應在方向閥和底板之間安裝單向節流閥。

供油節流

注：圖片僅供參考，產品以實物為準！
