山西5525金屬纏繞墊片標準規格
參考價 | ¥ 25 |
訂貨量 | ≥5個 |
- 公司名稱 廊坊保碩密封材料有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2021/3/23 14:49:44
- 訪問次數 865
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
供貨周期 | 現貨 | 應用領域 | 化工 |
---|---|---|---|
主要用途 | 密封 |

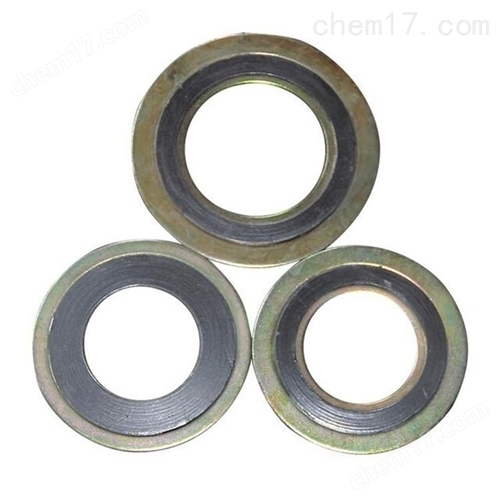

山西5525金屬纏繞墊片標準規格
化學腐蝕 特性,來選擇能適用的金屬纏繞帶材料和非金屬填料材料,原則上要選擇能耐工況溫 度和腐蝕的金屬和非金屬材料;z后根據法蘭公稱通徑和結構選擇相應的墊片尺寸, 按照標準規定的標注示例來標注自己所選的墊片,就可以確定了選型;如果是非標的 纏繞墊片,所要確定的是金屬和非金屬的材料,再者是墊片的結構尺寸厚度,同時還 要考慮的因素包括:足夠的墊片應力保證密封、防止過度壓縮墊片所設計的安裝結構 (一般由兩個配合法蘭的結構尺寸確定)、大型墊片安裝的安全特性、非標墊片結構 對整體設備結構成本影響等;
金屬纏繞墊在訂貨時需注明以下參數,范例: 1 、金屬纏繞墊的類型: A B C D 2 、法蘭標準: ASME B16.20 3 、管路通徑、壓力等級: 2" 150Lbs 4 、材料種類:內環 SS316 ;金屬纏繞帶 SS316 ;填料帶:石墨;外環:碳鋼 五、 金屬纏繞墊片的安裝與使用 安裝使用應注意以下事項:
1、密封墊片與法蘭密封面應清洗干凈,不得有任何影響連接密封性能的劃痕、斑 點等缺陷存在。
2、密封墊片外徑應比法蘭密封面外小,密封墊片內徑應比管道內徑稍大,兩內徑 的差一般取密封墊片厚度的 2 倍,以保證壓緊后,密封墊片內緣不致伸入容器或管道內, 以免妨礙容器或管道中流體的流動。
3、密封墊片必須安放在法蘭的正中心,這點對于凸肩法蘭尤其重要;
4、安裝密封墊片必須保證均勻對稱的緊固連接螺栓;但不應擰一次就達到設計值。 一般至少應循環 2~3 次,以便密封墊片應力分布均勻。
5、在閥門管道系統運行一周期后,檢查和重新校正連接螺栓的扭矩;
6、為保證密封墊片使用壽命,請不要使用液體或金屬基體的防粘劑或潤滑劑。
7、管道如有泄漏,必須降壓處理后再更換或調整安裝密封墊片。
山西5525金屬纏繞墊片標準規格
金屬纏繞墊片分四種形式:基本型金屬纏繞墊片、帶內環金屬纏繞墊片、帶外環金屬纏繞墊片、帶內外環金屬纏繞墊片。
金屬纏繞墊片材質:碳鋼,201,304,316
金屬纏繞墊片纏繞材質:石墨,四氟
金屬纏繞墊片標準:
HG20610-2009 化工部歐洲體系
JB/T4719-92機械部標準
JB/T90-94機械部標準
JB/T4705-2000機械部標準纏繞墊片
SH3407-96 石油化工企業
ASME B16.20 美標
DIN 德標
JIS B2404-1999 JIS TS-1998日標
BS 3381-1999英標金屬纏繞墊片
對于多數的軸承以及螺栓固定等部位都會使用到很多的墊片作為防滑和防腐蝕的工具,在一些特殊的機械運行中則是組要彈性和柔韌度等高的金屬纏繞墊片。其應用的機械性質不同,也就有了不同的生產和制造形式。對于很多的金屬纏繞墊片技術加工而言是一種比較高級的墊片系統。
