法蘭用304材質金屬八角墊片
| 參考價 | ￥ 25 |
| 訂貨量 | ≥5個 |
- 公司名稱 廊坊保碩密封材料有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2021/4/29 17:02:35
- 訪問次數 907
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 供貨周期 | 現貨 | 規格 | R30 |
|---|---|---|---|
| 貨號 | 146 | 應用領域 | 化工 |
| 主要用途 | 密封 | 材質 | 不銹鋼 |

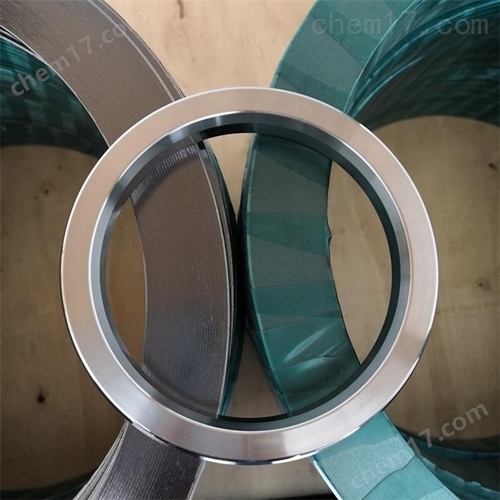

法蘭用304材質金屬八角墊片
金屬八角墊片由鍛造及熱處理和機械加工制成，是一種應用于油及氣體的管法蘭，壓力容器，高速接合面，高溫高壓閥蓋等的金屬密封墊片，尤其壓力、溫度有波動的場合，仍能保持較好的密封性。
常用的R型墊片按截面分為橢圓型或八角型，標準的R型環形墊片按API 6A以及ASME B16.20標準尺寸制造，z高使用壓力是10000PSI。在梯形槽法蘭中八角墊與橢圓墊可以互換。RX型八角墊適用于壓力增強的標準R型環狀墊片，適合于R型一樣的法蘭槽密封面。BX型八角墊適用于壓力增強并且設計應用高達15000PSI壓力系統。有多種材質及形式適用于不同的設計與操作要求，參考材質特性表。
注意：選用八角墊材質硬度應低于法蘭面15~20HB,而且建議不要重復使用。
適用標準：
ANSI B16.5-1973 、 JPI-75-15-70 、 GB 699 、 GB1220 、 JB755 、 HG20633-97
【金屬八角墊片】主要形式：
| R型，橢圓墊 |
| R型 八角墊 |
| RX型 八角墊 耐壓可達700bar |
| BX型 八角墊 耐高壓（可達1500bar） |

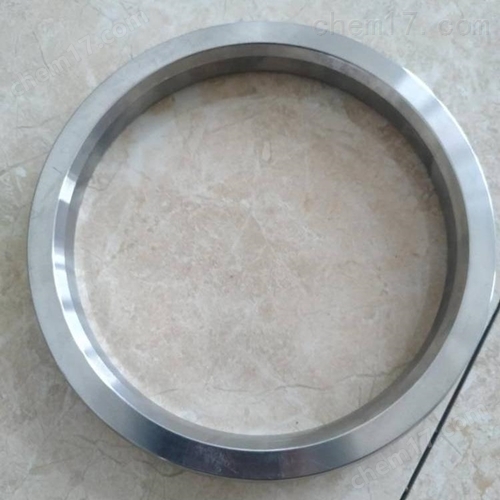

法蘭用304材質金屬八角墊片
這種金屬環墊是用金屬材料由鍛造及熱處理和機械加工成截面形狀為八角型的實體金屬墊片，具有徑向自緊密封作用，是標準的R型金屬環墊的一種，其作用原理是是靠墊片與法蘭梯型槽的內外面（主要是外側面）的接觸，并通過壓緊從而形成密封作用。
八角形金屬環墊安裝在法蘭面的梯型環槽內，當擰緊連接螺栓時，受軸向壓縮與上下梯型槽帖緊，產生塑性變形，形成一環狀密封帶，建立初始密封。升壓后，在介質壓力的作用下，使環墊徑向擴張。墊片與梯形槽的斜面更加帖緊，產生自緊作用。但是，介質壓力的升高同樣會使法蘭和連接螺栓變形，造成成密封面間的相對分離，墊片密封比相對下降，因而，環墊可以認為是半自緊密封。
八角形金屬環墊與法蘭槽相配主要是面接觸，與橢圓形環墊相比雖然不易與法蘭槽達到密合，但卻能再次使用，并且因截面是由直線構成容易加工。同時選用八角形金屬環墊材質硬度應低于法蘭面15~20HB。
八角墊應用范圍
通常應用于高溫高壓蒸氣，氣體，溶劑的管法蘭，塔槽，壓力容器，高速接合面，高溫高壓閥，蓋。石油天然氣工業中的井口裝置和采油樹上的密封。
八角形金屬環墊性能特點
1、耐高溫、耐高壓，適用于高壓法蘭；
2、密封持久可靠；
3、適應壓力、溫度有波動的工況條件。
八角金屬環墊主要性能參數
墊片系數 m=5.5-6.5
墊片使用壓力 ≤40MPa
墊片使用溫度 -200℃-1000℃
z小預緊比壓 y=126.6-182.8MPa
