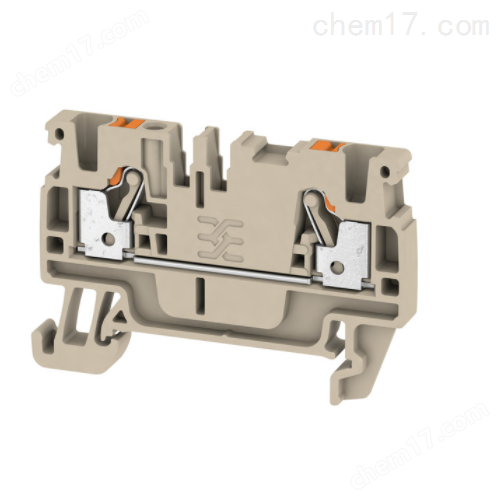

魏德米勒2.5平直通型接地端子1521680000

魏德米勒2.5平直通型接地端子1521680000通用訂貨數據

版本接地型接線端子, PUSH IN, 2.5 mm2, 綠/黃

訂貨號1521680000

類型A2C 2.5 PE

數量50 pc(s).

尺寸和重量

深36.5 mm

深度 (英寸)1.437 inch

深度（含 DIN 導軌）37 mm

高度55 mm

高度 (英寸)2.165 inch

寬度5.1 mm

寬度 (英寸)0.201 inch

凈重9.145 g

溫度

存儲溫度-25 °C...55 °C

zui小持續工作溫度-60 °C

zui大持續工作溫度130 °C

額定數據IECEx/ATEX

ATEX 證書號TUEV16ATEX7909U

IECEX 證書號IECEXTUR16.0036U

導線zui大壓接面積(ATEX)2.5 mm2

導線zui大壓接面積 (IECEX)2.5 mm2

EN 60079-7 標識Ex eb II C Gb

Ex 2014/34/EU 標簽II 2 G D

PE 額定數據

額定短時電流300 A (2.5 mm2)

PEN功能無

其它技術參數

可卡裝無

固定類型已制動的

安裝指導導軌安裝

安裝方式TS 35

帶鎖銷無

開放端右方

可壓接導線 (額定聯接)

- 不帶塑料套的線端金屬包頭管部長度 DIN 46228/1

管長度

標稱值5 mm

導線連接 截面積

標稱值0.25 mm2

管長度

zui小6 mm

zui大10 mm

導線連接 截面積

zui小0.5 mm2

zui大1 mm2

管長度

zui小7 mm

zui大12 mm

導線連接 截面積

zui小1.5 mm2

zui大2.5 mm2

- 帶塑料套的線端金屬包頭管部長度 DIN 46228/4

導線連接 截面積

zui小0.34 mm2

zui大0.14 mm2

管長度

zui小8 mm

zui大6 mm

導線連接 截面積

zui小1 mm2

zui大0.5 mm2

管長度

zui小12 mm

zui大6 mm

導線連接 截面積

zui小2.5 mm2

zui大1.5 mm2

管長度

zui小12 mm

zui大8 mm

剝線長度10 mm

壓接范圍，zui大2.5 mm2

壓接范圍，zui小0.14 mm2

雙線管狀端頭 zui大導線橫截面0.75 mm2

雙線管狀端頭 zui小導線橫截面0.5 mm2

雙線管狀端頭的管長度

管長度

zui小8 mm

zui大12 mm

導線連接 截面積

zui小0.5 mm2

zui大0.75 mm2

導線zui大壓接面積 AWGAWG 12

導線zui小壓接面積 AWGAWG 26

導線連接截面積，單股硬導線，zui大2.5 mm2

導線連接截面積，單股硬導線，zui小0.5 mm2

導線連接截面積，多股細導線，帶管狀端頭 DIN 46228/1，zui大2.5 mm2

導線連接截面積，多股細導線，帶管狀端頭 DIN 46228/1，zui小0.5 mm2

導線連接截面積，多股細導線，帶管狀端頭 DIN 46228/4，zui大2.5 mm2

導線連接截面積，多股細導線，帶管狀端頭 DIN 46228/4，zui小0.5 mm2

接線截面積，多股線，zui大2.5 mm2

接線截面積，多股線，zui小0.5 mm2

zui大壓接面積 軟導線2.5 mm2

zui小多股導線接線截面積0.5 mm2

測量規 按照 60 947-1 標準A3

聯接點數量2

聯接類型PUSH IN

螺絲刀口尺寸0.6 x 3.5 mm

連接方向上方

材料參數

材料Wemid

顏色編碼綠/黃

觸發元件顏色橙色

阻燃等級符合 UL 94V-0

系統特征值

必須的端板是

電位數量1

層數1

每層壓接點數量2

每層電位點數量1

PE聯接是

導軌TS 35

N功能無

PE 功能是

PEN功能無

通用的

安裝指導導軌安裝

導線zui大壓接面積 AWGAWG 12

導線zui小壓接面積 AWGAWG 26

導軌TS 35

額定數據

額定橫截面2.5 mm2

相鄰端子的額定電壓800 V

污染等級3

過壓等級III

額定數據（CSA）

導線zui大壓接面積(CSA)12 AWG

zui小導線橫截面積（CSA ）28 AWG

電壓大小 B（CSA）600 V

電壓大小 C (CSA)600 V

電壓大小 D（CSA）600 V

額定數據（UL）

cURus 證書號E60693

zui大導線尺寸 工廠接線 (cURus)12 AWG

zui大導線尺寸 現場接線 (cURus)12 AWG

zui小導線尺寸 工廠接線 (cURus)28 AWG

zui小導線尺寸 現場接線 (cURus)28 AWG

電壓大小 B （cURus）600 V

電壓大小 C （cURus）600 V

電壓大小 D （cURus）600 V
