siemens西門子數控系統維修型號：SINUMERIK 828D/808/828/840D/802S/802C/810DTM/等數控系統故障：編碼器故障報警、溫度異常報警?、電源故障報警、冷卻液位低報警、過載報警、?PLC通訊故障、變頻器故障代碼報警、編程錯誤報警?、緊急停止激活、進給軸運動報警、屏幕畫面抖動、Alarm 25040, 25208?、LIMIT SWITCH (Axis Y)?等。

西門子數控系統由控制面板、輸入/輸出設備、數控裝置、伺服系統、檢測反饋裝置五部分組成。 控制面板:用于操作控制和程序輸入; 輸入/輸出設備:實現數據交換和人機交互; 數控裝置:核心計算單元

siemens西門子數控系統維修內容：

1. 電源故障：

   電源模塊損壞、電源線路接觸不良等。

2. 機械故障：

   軸承磨損、導軌松動、刀具損壞等引發機械故障。

3. 傳感器故障：

   傳感器故障包括傳感器損壞、信號傳輸不暢等。

4. 軟件故障：

   程序錯誤、病毒感染、系統升級失敗等。

5. 通訊故障：

   網絡連接不穩定、通訊模塊損壞等。

6. ?溫度異常報警?：設備或組件溫度超出預設安全范圍。

7. ?門未關閉報警?：箱門未關閉，影響內部溫度控制。

8. ?電源故障報警?：系統檢測到供電異常。

9. ?冷卻液位低報警?：冷卻系統中冷卻液不足。

10. ?過載報警?：電機或驅動器負載超過額定值。

11. ?PLC通訊故障?：控制器與現場設備間通訊中斷。

12. ?變頻器故障代碼報警?：如F0001過電流。

13. ?編程錯誤報警?：PLC程序存在邏輯錯誤。

14. ?安全連鎖未激活報警?：必要的安全裝置未處于激活狀態。

15. ?緊急停止激活?：緊急停止按鈕被按下或系統檢測到緊急情況。

16. ?NCIS NOT IN THE RESET STATE (Channel X)?：通道X未處于復位狀態。

17. ?LIMIT SWITCH (Axis Y)?：Y軸行程超出軟件設定的限值。

18. ?Alarm 25040, 25208?：與軸的參考點或編碼器有關。

• ?進給軸運動故障?：操作方式不對、信號不正常、位控板故障等。

• ?屏幕畫面抖動?：顯示器故障、顯卡及驅動程序問題、電源供應不穩定、伺服系統問題、散熱不良和硬件連接問題等。

• 電源故障：西門子數控系統對電源要求較高，突然斷電、電壓波動等都可能造成電源故障。此外，電源模塊也可能出現故障，導致整個系統無法正常工作。

• 機械故障：機床機械部分故障也可能影響數例控如系，統傳的動正系常統運、行液。壓系統、氣壓系統等出現故障，可能導致數控系統不能正常工作。

• 傳感器故障：傳感器在數控系統中起到關鍵作用，如果傳感器出現故障，可能會導致位置控制不準、運行異常等問題。

• 軟件故障：軟件故障可能會導致系統崩潰、操作失靈等問題。


  電子元件故障：西門子數控系統由許多電器元件組成，如電源、繼電器、開關等故障

      溫度異常報警（例如：電機過熱）

門未關閉報警（冰箱應用）

• 故障原因：設備或組件溫度超出預設安全范圍。

電源故障報警

• 故障原因：系統檢測到供電異常。

冷卻液位低報警

• 故障原因：冷卻系統中冷卻液不足。

過載報警

• 故障原因：電機或驅動器負載超過額定值。

PLC通訊故障

• 故障原因：控制器與現場設備間通訊中斷。

變頻器故障代碼報警（如F0001過電流）

• 故障原因：變頻器檢測到過高的電流。

編程錯誤報警

• 故障原因：PLC程序存在邏輯錯誤。

安全連鎖未激活報警

• 故障原因：必要的安全裝置未處于激活狀態。

緊急停止激活

• 故障原因：緊急停止按鈕被按下或系統檢測到緊急情況。

NCIS NOT IN THE RESET STATE (Channel X)

• 故障原因：通道X未處于復位狀態。

LIMIT SWITCH (Axis Y)

• 故障原因：Y軸行程超出軟件設定的極限值。

Alarm 25040, 25208

• 故障原因：這類報警通常與軸的參考點或編碼器有關。

810004

• 故障原因：與系統硬件或軟件故障相關。

NCU Display 9

• 故障原因：NCU（數控單元）故障或初始化錯誤。

SERVO ALARM 101

• 故障原因：伺服驅動器故障或過載。

SPINDLE OVERLOAD

• 故障原因：主軸過載。

PROGRAM SYNTAX ERROR

• 故障原因：程序中存在語法錯誤。

TOOL LENGTH COMPENSATION ERROR

• 故障原因：刀具長度補償設置錯誤。

MEMORY FULL

• 故障原因：系統內存資源耗盡。

報警代碼：300410 - 控制器CPU故障

• 故障原因：此報警表明CPU模塊可能存在硬件故障或軟件配置問題。

報警代碼：300412 - 程序錯誤

• 故障原因：PLC程序中存在邏輯錯誤或指令不兼容。

報警代碼：300415 - 內存溢出

• 故障原因：程序執行過程中，系統可用內存不足。

報警代碼：300418 - 網絡通信故障

• 故障原因：與外部設備的通信中斷。

報警代碼：300421 - 輸入/輸出模塊故障

• 故障原因：I/O模塊未正確響應或硬件損壞。

報警代碼：300423 - 電源故障

• 故障原因：系統電源不穩定或供電中斷。

報警代碼：300425 - 安全連鎖激活

• 故障原因：系統檢測到安全機制激活，防止危險操作。

報警代碼：300430 - 運行超時

• 故障原因：某個程序塊或循環執行時間超過預定閾值。

報警代碼：300435 - 溫度過高

• 故障原因：系統內部或環境溫度超出工作范圍。

報警代碼：300440 - 硬件配置錯誤

• 故障原因：系統硬件配置與實際連接不符。

1、位置環這是數控系統發出控制指令，并與位置檢測系統的反饋值相比較，

進一步完成控制任務的關鍵環節。它具有很高的工作頻度，并與外設相聯接，所以容易發生故障。

常見的故障有：①位控環報警：可能是測量回路開路；測量系統損壞，位控單元內部損壞。

②不發指令就運動，可能是漂移過高，正反饋，位控單元故障；測量元件損壞。

③測量元件故障，一般表現為無反饋值；機床回不了基準點；高速時漏脈沖產生報警可能的原因是光柵或讀頭臟了；光柵壞了。

2、伺服驅動系統伺服驅動系統與電源電網，機械系統等相關聯，而且在工作中一直處于頻繁的啟動和運行狀態，因而這也是故障較多的部分。

3、電源部分電源是維持系統正常工作的能源支持部分，它失效或故障的直接結果是造成系統的停機或毀壞整個系統。

還隱藏有如高頻脈沖這一類的干擾，加上人為的因素（如突然拉閘斷電等）。這些原因可造成電源故障監控或損壞。

另外，數控系統部分運行數據，設定數據以及加工程序等一般存貯在RAM存貯器內，系統斷電后，靠電源的后備蓄電池或鋰電池來保持。

因而，停機時間比較長，拔插電源或存貯器都可能造成數據丟失，使系統不能運行。

西門子數控系統顯示屏幕故障檢測維修內容：

?西門子數控系統顯示故障包括無顯示、花屏、亂碼、閃爍等問題?。這些故障可能由多種原因引起，包括硬件損壞、軟件問題、電源問題等。

故障及解決方法

1. ?無顯示或黑屏?：

• ?顯示模塊損壞?：檢查顯示模塊是否損壞，必要時更換顯示模塊。

• ?電源問題?：檢查顯示模塊的電源是否正常，確保電源連接良好，沒有接觸不良或短路情況。

• ?電壓過高?：檢查顯示屏是否因電壓過高而損壞，必要時更換顯示屏。

• ?亮度調節過暗?：檢查顯示屏亮度設置，確保亮度調節正常。

2. ?花屏或亂碼?：

• ?系統文件損壞?：檢查系統文件是否被破壞，必要時重新安裝或恢復系統。

• ?內存不足?：檢查系統內存是否足夠，必要時增加內存或優化系統設置。

• ?外部干擾?：排除外部干擾源，確保設備周圍沒有強電磁干擾。

3. ?屏幕閃爍?：

• ?排線松動?：檢查排線是否松動或損壞，重新插拔排線并確保接口緊密。

• ?軟件問題?：更新或恢復系統軟件，確保使用最新版本的固件。

• ?老化元器件?：更換老化的元器件，確保系統的穩定性和兼容性。

    按鍵失靈或者按鍵沒反應或者部分按鍵失靈：更換操作面板

     西門子數控系統屏幕卡死故障：檢查數控系統的硬件連接、軟件沖突或病毒故障、運行多個大型程序或處理復雜任務時，可能會導致資源過載

     西門子數控系統SINUMERIK 808D顯示屏黑屏無顯示故障維修

電源故障：先檢查電源是否正常，電源插頭是否牢固插入電源插座。如果電源正常，需要進一步檢查電源電路和相關元件是否損壞。

2. 顯示屏故障：如果顯示屏本身出現故障，例如顯示屏損壞或排線出現問題，控制屏將無法正常顯示。需要對顯示屏進行檢修或更換。

3. 控制系統故障：如果控制系統出現故障，例如軟件崩潰或硬件故障，控制屏可能無法正常工作。需要檢查控制系統是否正常運行，并修復任何存在的故障。
4. 連接線故障：如果控制屏與其它設備之間的連接線出現故障，例如斷路或短路，控制屏可能無法正常顯示。需要檢查連接線是否正常，并修復任何存在的故障。

1. 電源故障

電源故障是西門子數控系統常見的故障之一。當數控系統無法正常啟動時，先檢查電源線路是否好，確保電源插頭插緊且電源開關處于開啟狀態。如果電源線路正常，進一步檢查電源模塊是否損壞，如有損壞應及時更換。

2. 顯示屏故障

顯示屏故障可能表現為畫面無顯示、顯示混亂或亮度不足等。先檢查顯示屏與數控系統的連接線路是否好，確保連接牢固且無損壞。如果連接線路正常，進一步檢查顯示屏本身是否損壞，如有損壞應更換新的顯示屏。

3. 軟件故障

軟件故障可能導致數控系統無法正常運行或操作異常。對于軟件故障，可以嘗試重啟數控系統，看是否能夠恢復正常。如果重啟無效，可以考慮對數控系統進行軟件升級或恢復出廠設置。在進行軟件升級或恢復出廠設置時，務必按照操作手冊的指示進行，避免因操作不當造成數據丟失或系統崩潰。

4. 機械故障

機械故障可能表現為進給軸運動異常、主軸轉速不穩定等。對于機械故障，先檢查傳動部件是否松動或磨損，如有松動或磨損應及時緊固或更換。同時，檢查潤滑系統是否正常工作，確保潤滑油充足且清潔。如果機械故障無法自行解決，建議聯系專業維修人員進行檢查和維修。

西門子數控系統電源模塊常見故障及其解決方法：

1. ?電源通電無反應，指示燈均不亮?：先檢查輸入電壓是否正常，確保進線開關和接線牢固。如果輸入電壓正常，需檢查電源內部保險是否好，排除保險損壞的原因后更換新的保險。如果保險好，還需檢查電源內部的整流電路和PFC電路是否正常?。

2. ?電源指示三相LED亮（紅）?：檢測輸入電壓是否有缺相問題。如果輸入電壓測試正常，應檢查電源內部的輸入電源檢測電路是否有損壞?。

3. ?面板上5V指示燈亮（紅）?：檢查電源內部的5V電源電路，確保5V電壓在正常范圍內?。

4. ?面板上SPP燈常亮（紅）?：說明總線輸出電源不正常，需檢測基準和反饋電路?。

5. ?電源不能有效加使能?：一般是電源板的使能電路故障，需檢測功率板電路和充電電路是否正常?

6.


一、電機過載

當伺服電機運行時，如果電機受到過大負載，可能會引起電機停止運行或產生故障。導致電機過載的原因可能是電機設計不合理，也可能是系統參數設置不當。

解決方法：先檢查系統參數設置是否正確，并根據實際情況調整電機負載。如果電機設計存在問題，需要更換電機。

二、電機損壞

電機損壞可能是由于長期運行或應力過大導致的，也可能是由于使用不當或操作不當導致的。

解決方法：如果電機損壞嚴重，需要更換電機；如果損壞輕微，可以修理電機或更換電機零部件。

三、西門子系統驅動器故障維修內容：

驅動器故障可能是由于驅動器出現故障或使用不當導致的，這將導致電機不能正常運行。

解決方法：先檢查驅動器是否存在故障，如果存在故障就需要更換驅動器；如果驅動器使用不當，可以根據使用說明進行調整。

西門子伺服器報F30006故障代碼維修處理方法

西門子數控系統中伺服驅動的伺服電機不轉動

西門子伺服電機報F31150編碼器故障解決方法
1.伺服控制器中編碼器的設置不對，修改參數。
2.信號干擾，改善接地與屏蔽。
3.電機軸承損壞，維修電機。
4.編碼器或編碼器電纜損壞，更換。
5.伺服控制器編碼器接口損壞或接觸不良

一、過載報警（F7900）

二、編碼器通信中斷（F31110）

三、直流母線過壓（F30005）

四、散熱系統異常（F60010）

一、導致報錯的原因

西門子數控系統是一種高效、穩定的數控設備，但是在實際使用中難免會出現一些故障。這些故障通常由以下幾個方面引起：

1.硬件故障：如顯示屏、繼電器、電纜等硬件設備出現損壞或損耗。通常表現為數控設備無法正常運行或運行出現故障。

2.軟件故障：如程序出現錯誤、不能正常加載、參數配置錯誤等。通常表現為數控設備無法正常運行或運行出現異常。

3.人為操作錯誤：如未正確安裝、操作不當等。通常表現為數控設備無法正常運行或運行出現異常。

4.電源問題：如電網電壓波動、突然斷電等導致設備損壞或報錯。

二、數控系統常見報錯類型及解決辦法

1.報錯代碼：1018H

報錯原因：存儲器檢查故障。

解決辦法：更換存儲器，并重新安裝程序。

2.報錯代碼：1110H

報錯原因：控制板電源電壓過高或過低。

解決辦法：檢查控制板電源，排除故障。

3.報錯代碼：1700H

報錯原因：數控系統與驅動器之間的通信異常。

解決辦法：檢查電纜連接情況、接口模塊、I/O卡等設備，確保通信正常。

4.報錯代碼：2200H

報錯原因：數字量卡異常。

解決辦法：更換或重新插拔數字量卡。

5.報錯代碼：2401H、2404H

報錯原因：通信失敗。

解決辦法：檢查通信線路、通訊參數以及設備連接等情況，確保通信正常。

6.報錯代碼：3301H

報錯原因：硬件維護嚴重不當，引起系統停機。

解決辦法：檢查設備是否正確維護以及硬件是否正常，確保設備安全可靠運行。

7.報錯代碼：4130H

報錯原因：程序語句錯誤。

解決辦法：檢查程序語句是否正確、程序參數是否合理。

8.報錯代碼：9500H

報錯原因：系統停機，無法正常啟動。

解決辦法：按照系統手冊中的操作步驟進行操作，重新啟動系統。

1. ?電源供應異常

2. ?信號線纜故障?

3. ?讀數頭污染?

4. ?參數設置丟失?

5. ?機械安裝異常

6. ?讀數頭電路故障?

西門子觸摸屏TP270維修 6AV6 545-0CC10-0AX0主板故障維修

西門子觸摸屏主板燒壞原因
1、過電壓或過電流：如果觸摸屏主板受到過高的電壓沖擊或電流峰值，可能會損壞主板上的元件或導致電路短路。這可能是由電力波動、雷擊、錯誤的電源供應或外部設備負載超過主板的額定能力等原因引起的。
2、短路或不當連接：短路或不正確的連接也可能導致工業觸摸屏主板燒壞。損壞的電纜、插頭或接口，以及安裝時未正確連接或操作不當，都可能導致主板受損。
3、過載或過熱：當觸摸屏主板承受超過其設計負荷的電流或功率時，可能會導致過載或過熱，從而損壞主板。這可能是由于連續高負載操作、使用不兼容的組件或故障的散熱系統引起的。
4、靜穿：在拆裝或維修主板時，如果未采取適當的靜電防護措施，靜電放電可能會擊穿主板上的芯片，導致主板損壞。
5、環境因素：觸摸屏主板工作環境的惡劣條件，如高溫、潮濕、腐蝕性氣體、灰塵等，也可能導致主板元件老化、腐蝕、短路或接觸不良，從而燒壞主板。
6、設備老化或損壞：觸摸屏主板經過長時間使用或受到物理損壞，如摔落、擠壓等，可能導致部件老化或受損，導致主板燒壞。

西門子觸摸屏常見死機故障原因及維修方法
一、電路板故障
二、西門子觸摸屏死機
三、顯示的液晶沒有顯示或者顯示不正常故障
四、觸摸玻璃故障
五、通訊故障
六、觸摸不靈故障
西門子觸摸屏維修 IPC377G 6AV7231-0CC21-2BA0電源故障維修
西門子觸摸屏電源燈不亮原因
1、電源線或電源適配器故障：檢查電源線是否連接正確且沒有松動或損壞。檢查電源適配器是否正常工作，可以嘗試使用其他適配器進行測試。
2、電源插座問題：嘗試將觸摸屏連接到不同的電源插座，以排除插座本身的問題。
3、電源開關故障：檢查觸摸屏上的電源開關是否處于打開狀態。如果電源開關損壞，需要更換新的開關。
4、電源指示燈故障：檢查電源指示燈本身是否損壞或故障。如果指示燈損壞，需要更換新的指示燈。
5、電子元件故障：觸摸屏內部的電子元件（如電源模塊、主板上的元件等）可能出現故障。需要維修人員對觸摸屏進行拆解和檢修。
6、電源管理故障：設備的電源管理系統可能出現故障，導致電源無法正確管理和分配。需要對電源管理系統進行檢修或更換相關部件。

藍屏主板故障通訊故障維修

以下是西門子觸摸屏藍屏故障的綜合解決方案：

一、硬件排查

?電源與主板檢查?

?屏幕與連接檢查?

?其他硬件問題?

二、軟件修復

?驅動與系統設置?

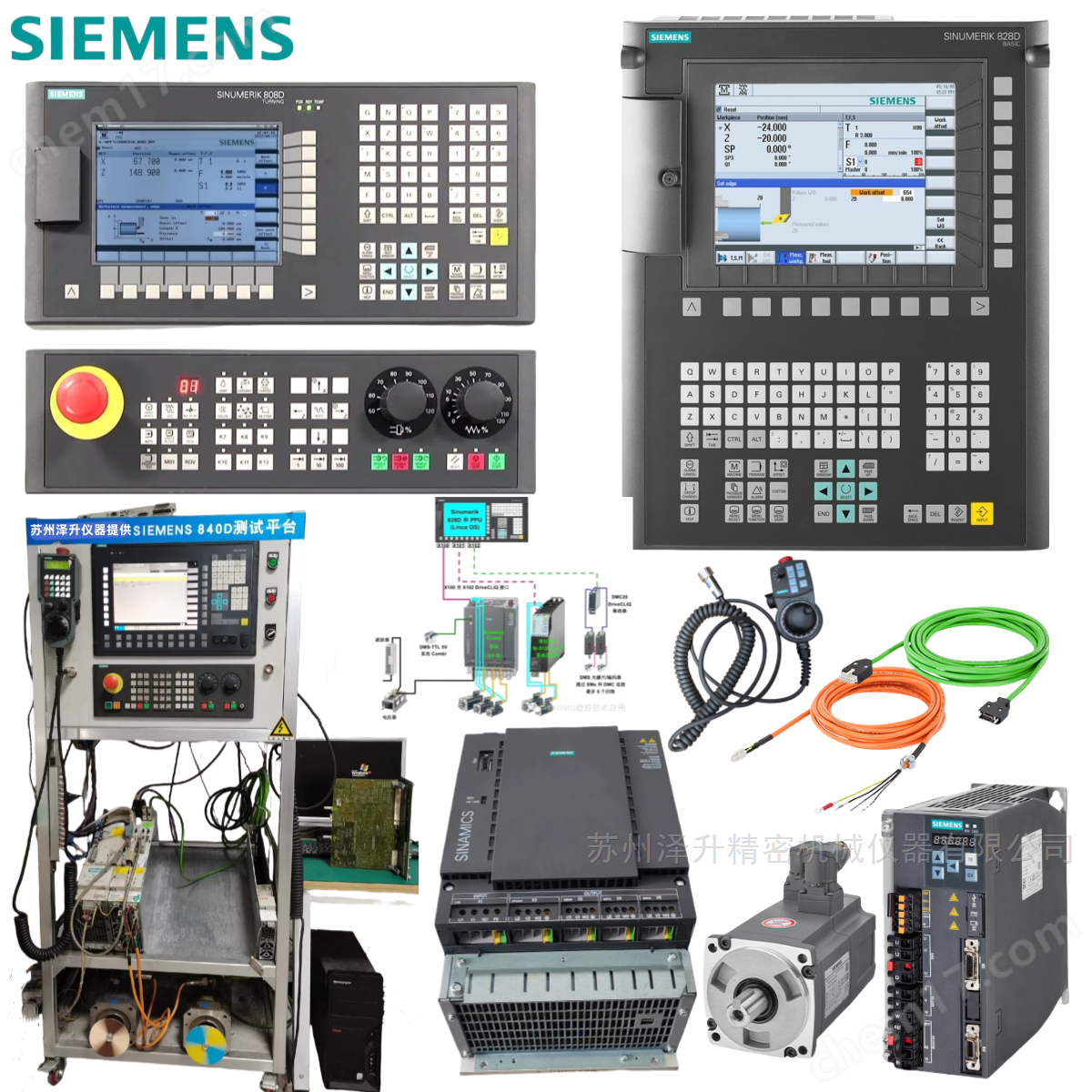

西門子 （ SIEMENS ）數控系統主要型號包括以下系列：

SINUMERIK 802D sl

支持6軸控制與 DIN/ISO 編程，適配標準化機床，具備標準化數控功能。 ?

SINUMERIK 810D

將 CNC 與驅動控制集成于單板，支持樣條插補功能，適用于高精度加工。 ?

SINUMERIK 840D

支持多軸聯動與全閉環管理，配備 SIMATIC S7-300 PLC系統 ，適合復雜加工需求。 ?

SINUMERIK 828D

為車削和銑削設計，支持標準機床工藝，配備高分辨率屏幕和USB接口，具備免維護特性。 ?

SINUMERIK 808D

針對基礎標準機床開發，提供經濟型解決方案，支持手動/自動模式切換。 ?

其他常見型號還包括 SINUMERIK 6系統 （如6T、7T）、850/880系列（如850T、850M）等，這些型號主要應用于特定加工場景。 ?

西門子電源模塊常見故障維修內容：

包括電源輸出不穩定、過熱保護、指示燈異常、輸入電壓異常、輸出電壓過低、耐壓不良、輸出噪聲過大及發熱嚴重等。

?常見故障類型及原因?

1、?電源輸出不穩定?。

內部元件老化或接觸不良可能導致輸出電壓波動。??

負載過輕（低于額定負載10%）或輸入電壓超出范圍也會引發此類問題。??

2、?過熱保護觸發?。

長時間高負載運行或散熱不良是主要原因，需檢查散熱條件及負載匹配性。??

?3、指示燈異常?。

電源模塊的AC、24VDC、5VDC等指示燈熄滅或閃爍，可能因電源電路故障、配置錯誤或電壓偏差超5%。??

后備電池故障（BATT燈變黃/紅）需定期更換鋰電池。??

4、?輸入/輸出電壓異常?。

輸入電壓過高或過低可能由外部電源問題、線路阻抗過大或防反接二極管壓降引起。??

輸出電壓過低常見于過載或功率不足，需檢查負載及布線。??

?5、耐壓不良與噪聲問題?。

隔離電壓不足或測試方法不當會導致耐壓故障。??

輸出噪聲過大可能與模塊布局、地線處理或去耦電容缺失有關。??

?故障排查與解決方法?

?基礎檢查步驟?。

確認電源輸入電壓正常，檢查保險絲、接線牢固性及模塊安裝狀態。??

測量直流母線電壓（如540V或27V）以判斷使能電路是否正常。??

?模塊級維修?。

若電源模塊拔出后+5V輸出正常，則故障可能源于系統過載，需逐一排查負載模塊。??

更換損壞元件（如鉭電容、LM2595芯片）或使用備用點替代I/O模塊故障點。??

?預防性維護?。

定期清潔散熱通道，確保通風良好；避免反復焊接模塊。??

使用模塊替換，并注意環境溫濕度控制。??

?系統恢復與診斷?

西門子觸摸屏 TP270 6AV6 545 - 0CC10 - 0AX0 出現液晶屏破碎故障

西門子觸摸屏TP270維修 6AV6 545-0CC10-0AX0主板故障維修

西門子觸摸屏維修 IPC377G 6AV7231-0CC21-2BA0電源故障維修

西門子觸摸屏SMART1000屏幕不亮黑屏故障維修方法

西門子KTP1500藍屏主板故障通訊故障維修

西門子觸摸屏 TP270 6AV6 545 - 0CC10 - 0AX0 出現液晶屏破碎故障維修

西門子觸摸屏TP270 6AV6 545-0CC10-0AX0通訊異常故障維修

西門子觸摸屏TP270 6AV6 545-0CC10-0AX0通電重啟故障維修

西門子觸摸屏TP270 6AV6 545-0CC10-0AX0顯示花紋故障維修

西門子MP277觸摸屏觸摸不靈維修

西門子伺服驅動器維修6SL3120-2TE21-0AA3報警025201維修

西門子觸摸屏TP270維修 6AV6 545-0CC10-0AX0主板故障維修方法

西門子觸摸屏TP270維修 6AV6 545-0CC10-0AX0主板故障維修方法

西門子觸摸屏 TP270 6AV6 545-0CC10-0AX0 出現無顯示故障

西門子觸摸屏TP270 6AV6 545-0CC10-0AX0通電不啟動故障維修

西門子觸摸屏TP270 6AV6 545-0CC10-0AX0觸摸無反應故障維修

西門子觸摸屏TP270 6AV6 545-0CC10-0AX0進不了系統故障維修

西門子伺服驅動器開機報警F01251維修

西門子觸摸屏KTP900維修 6AV2 123-2JB03-0AX0花屏故障維修

西門子伺服驅動器維修6SL3120-2TE21-8AA3報警顯示F30005維修方法

西門子伺服驅動器報警8526（A8526）解決方案以及維修

西門子伺服驅動器維修-S120伺服報警F30011故障維修

西門子變頻器 AC400 - 480V 顯示過電壓、上電無顯示、報警指示燈亮、逆變模塊損壞、整流模塊損壞等故障維修

西門子觸摸屏TP900 6AV2 124-0JC01-0AX0白屏故障維修

西門子移動面板KTP900F維修 6AV2 125-2JB23-0AX0死機故障維修

西門子觸摸屏TP900 6AV2 124-0JC01-0AX0黑屏故障維修

西門子觸摸屏TP1500 6AV2 124-0QC02-0AX0液晶屏損壞故障維修

西門子觸摸屏TP1500 6AV2 124-0QC02-0AX0白屏故障維修

西門子觸摸屏TP1500 6AV2 124-0QC02-0AX0藍屏故障維修

西門子觸摸屏TP1500 6AV2 124-0QC02-0AX0暗屏故障維修

西門子觸摸屏TP1500 6AV2 124-0QC02-0AX0黑屏故障維修

西門子TP1200觸摸屏觸摸失靈維修

西門子變頻器維修6SE6440-2UD23-0BA1報警顯示F0003故障維修

西門子伺服電機1PH8137-1DD00-0BA1報警代碼F07502維修

機床設備西門子伺服電機上機報警A07504維修

自動化設備西門子伺服電機運行報警F07502故障維修

工業設備西門子伺服電機開機報警顯示F07501維修

發那科系統主軸驅動維修檢測保養西門子維修三菱OKUMA維修檢測

西門子PLC模塊維修觸摸屏 伺服電機維修 變頻器維修 數控系統維修

西門子電源維修828 808D 802DSL 840DSL數控系統按鍵主板維修

維修西門子PLC模塊S7-1500/1200/400/300/200CN/288SMART

西門子電源維修828 808D 802DSL 840DSL數控系統按鍵主板維修

西門子PLC維修CPU觸摸屏維修、模塊維修

海德漢伺服驅動維修UM112D 修復故障 西門子系列維修

828D系統維修PPU280.1 6FC5370-8AA00-0AA0的故障修復

西門子828D數控系統維修6FC5370-3AT20-0AA0死機不能重啟故障修理

維修伺服驅動器伺服電機維修變頻器快修AB西門子三菱松下安川臺達

變頻器維修修理ABB 匯川 臺達 西門子 施耐德 三菱 富士伺服器

觸摸屏維修西門子AB三菱普洛菲斯貝加萊海泰克施耐德 顯示屏修復

維修伺服電機 三菱西門子松下派克力士樂貝加萊安川 馬達修理

西門子數控系統維修808D 828D 802DSL上電進不去系統故障維修

發那科機器人示教器維修A05B-2256-C100#EMH工業機器人示教器維修

西門子變頻器維修S120 G120/C/XA G130 G150 MM440430420

西門子電機編碼器維修1FT/1FK伺服用6FX2001-5JE20-2DC0/24-2DA0/2DC0

伺服驅動器維修 西門子發那科三菱松下安川伺服維修CNC系統維修

西門子系統進不了系統維修6FC5210-0DF22-0AA0

西門子系統維修6FC5203-0AF03-0AA0

西門子軸卡維修6SN1118-0DG23-0AA1

西門子主機按鍵無反應維修6FC5370-0AA00-1AA1

西門子主機維修6FC5210-0DF22-2AA0

西門子主機維修6FC5210-0DF31-2AA0

西門子主機維修6FC5210-0DF31-2AB0

西門子主機維修6FC5370-0AA00-2AA1

西門子主軸電機異響維修1PH8163-1DF28-0GA1-Z

西門子系統6FC5210-0DF21-2AA0

西門子軸卡維修6SN1118-0DM31-0AA2

西門子系統維修6FC5370-4AM20-0AA0

西門子系統維修6FC5370-3AA30-0AA1

西門子系統維修6FC5370-0AA00-2AA0

西門子系統維修6FC5210-0DF25-2AA0

西門子系統維修6FC5210-0DF22-2AA0

西門子系統維修6FC5203-0AF00-0AA1

西門子觸摸屏HMI人機界面操作面板顯示屏KTP400/700/900/1200

西門子HMI/KTP400觸摸屏4寸人機界面6AV2124-2DC01-0AX0/OXAO

西門子6AV6647-0AH11/0AJ11-3AX1人機界面觸摸屏文本顯示

西門子人機界面TP177A 6AV6642-0AA11-0AX1觸摸屏

西門子觸摸屏 6AV6644-0AC01/0BA01-2AX1/2AX0 19英寸 人機界面

西門子KTP/TP觸摸屏6AV2123/2124 4寸 7寸 9寸 12寸 15寸人機界面

西門子伺服電機 1FT6064/1FK6080/1FT6082/1FK6083..多種型號可選

西門子V90伺服電機1FL6032/6042/6044/6054/6034-2AF21-1AA1/1AB1

西門子V90伺服驅動器0.75kw電機6SL3210-5FB10-8UA0

1FK7040/33/34/63/83-/2AC/2AF/2AK71-1RG0 /1QA0/1RA0 伺服電機

0.75KW西門子V90伺服電機1FL6042-2AF21-1AA1/1FL6042-2AF21-1AB1

西門子V90伺服電機0.4KW1FL6034-2AF21-1AA1/1AB1/1LA1/1LB1/220V

西門子PLC數字量EM擴展模塊7 223 6ES7223-1/BL/PL/BM/PM/22-0XA8

西門子PLC S7-200 SMART 數字量模塊 2DE/DR/DT/DR/08/16/32

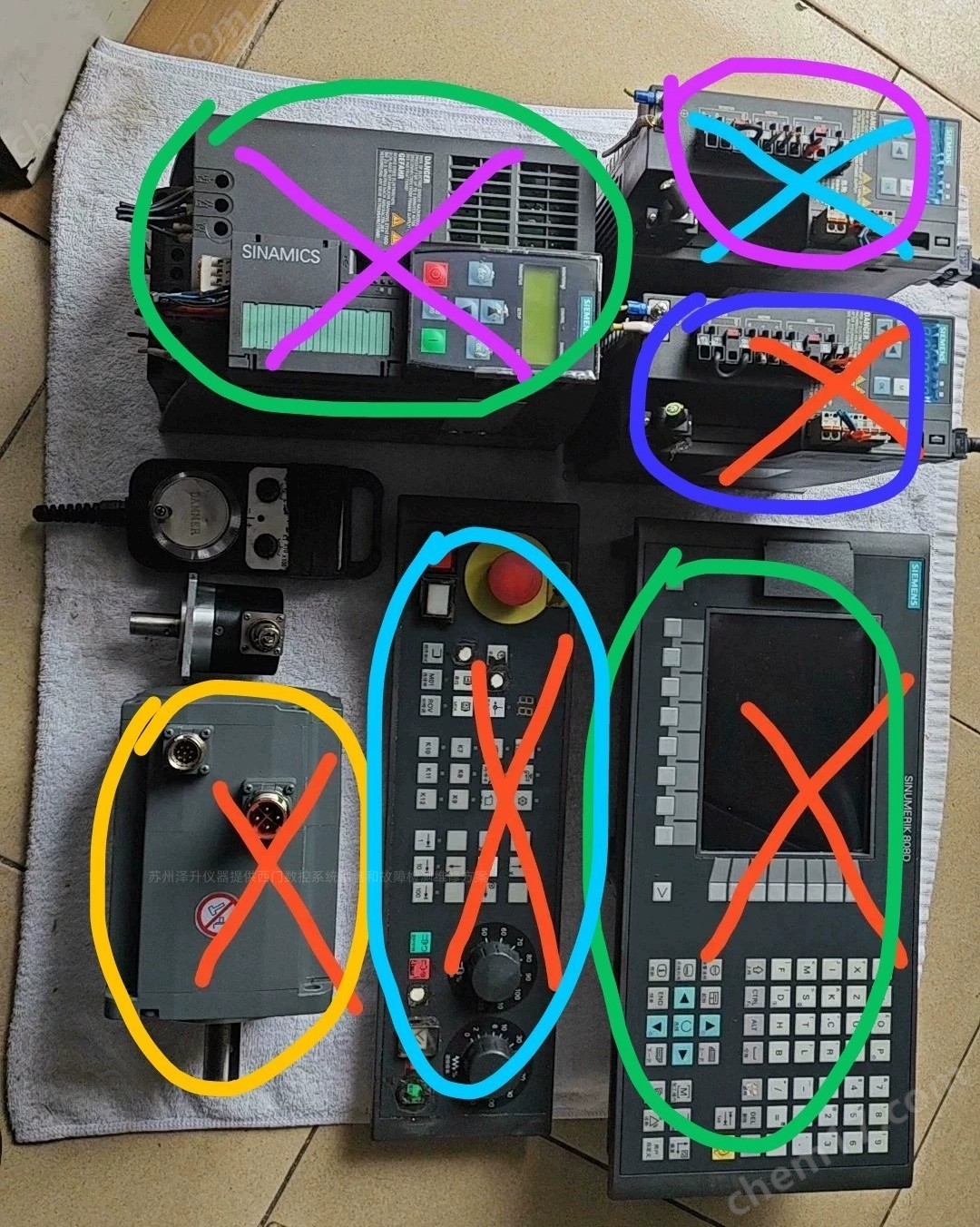

西門子數控系統故障維修案例圖：

西門子變頻器G120過載、過壓、過流、過熱、欠壓、缺壓、接地、無顯示等故障維修

西門子變頻器PM240-2出現故障時查看原因及處理方法

西門子變頻器PM240-2出現故障時查看原因及處理方法

西門子工控機IPC627D突然自動關機、開不了機、屏幕顯示異常、進不了系統、按鍵無效或失靈等故障維修

西門子驅動器常見的故障維修方法?：
1,?電源故障?：輸入電源問題、電源模塊損壞、電源線連接不良等都可能導致驅動器無法正常工作。
2.?過流故障?：負載過大、電機故障、驅動器內部故障等都會導致過流。
3.?過熱故障?：環境溫度過高、散熱系統故障、長時間過載運行等會導致過熱。
4.?編碼器故障?：編碼器損壞、電纜問題或參數設置錯誤會導致編碼器無法正常輸出信號。
5.?不顯示或顯示問題?：電源問題、連接線路問題、顯示屏或操作面板故障、伺服驅動模塊故障等都會導致不顯示或顯示異常。
6.?其他常見報警代碼及其原因?：
?F0001/F0002?：DC鏈路斷路故障/過電壓保護，可能是電源問題或驅動器內部電路故障。
?F0020?：電機斷路故障，可能是電機損壞或驅動器輸出管路問題。
?F0023/F0024?：電機過熱/過載，可能是負載過重或制動不良。
?F0100?：參數故障，可能是控制器參數設定錯誤。
伺服驅動器修理范圍包括：不能啟動、上電無顯示、過流、過壓、欠壓、過熱、過載、過速、編碼器異常、模塊損壞、接地故障、不能調速、參數錯誤、限流運行等。

西門子觸摸屏觸摸偏差故障維修

1. 電源連接問題：

• 電源連接不良、連接線路短路或電壓不穩定可能導致觸摸屏工作異常，出現觸摸偏差。

2. 觸摸屏校正錯誤：

• 在安裝驅動程序后，如果觸摸屏在校正位置時沒有將垂直觸摸中心置于正中位置，會導致觸摸偏差。

3. 觸摸屏表面或內部污染：

• 觸摸屏表面或內部積累灰塵、污垢等雜質，可能影響聲波信號的傳遞，導致觸摸偏差。

4. 觸摸屏硬件故障：

• 觸摸屏本身的硬件故障，如部分損壞或老化，也可能導致觸摸偏差。

• 西門子觸摸屏觸摸反應慢故障維修

• 西門子觸摸屏上電燒保險故障維修

• 西門子觸摸屏花屏故障怎么維修

一、檢查與診斷

1. 檢查電源與連接

• 確保觸摸屏的電源連接穩定，沒有電壓波動或不穩定的情況。

• 檢查觸摸屏與主板或其他設備之間的連接線是否牢固，無松動或斷裂。

2. 觀察花屏現象

• 仔細觀察花屏的圖案、顏色和出現頻率，以便后續分析故障原因。

3. 重啟設備

• 嘗試重啟觸摸屏設備，看是否能暫時解決花屏問題。



二、分析故障原因

1. 分辨率與刷新率問題

• 檢查觸摸屏的分辨率和刷新率設置是否合適。過高或過低的分辨率和刷新率都可能導致花屏。

• 調整分辨率和刷新率至推薦值，并觀察是否解決問題。

2. 元件老化

• 對于使用時間較長的觸摸屏，元件老化可能是導致花屏的原因之一。

• 需要維修人員檢查內部元件，如有老化現象，可能需要更換。

3. 驅動問題

• 觸摸屏的驅動程序可能存在問題，導致顯示異常。

• 嘗試重新安裝或更新觸摸屏驅動程序，并觀察是否解決問題。

4. 電源電壓問題

• 檢查觸摸屏的電源電壓是否穩定，異常的高電壓可能導致花屏。

• 使用萬用表等工具檢測電源電壓，如有波動或不穩定現象，需要及時修復。

5. 外界干擾

• 外界電磁干擾可能影響觸摸屏的正常工作，導致花屏。

• 檢查觸摸屏周圍是否有電磁干擾源，如大型電機、高頻設備等，并嘗試遠離這些干擾源。

6. 硬件故障

• 觸摸屏本身的硬件故障，如液晶面板損壞、排線斷裂等，也可能導致花屏。

• 需要維修人員拆開觸摸屏，檢查內部硬件是否存在故障，并進行修復或更換。
  西門子觸摸屏主板故障維修

維修觸摸屏出現像黑屏、暗屏、藍屏、花屏、白屏、液晶屏損壞、主板燒壞、觸摸失靈、安平、亂碼、死機、圖像有干擾紋、燒保險、圖像抖動、按鍵無反應、電源板故障、無背光、反復重啟、個別區域不能觸摸、觸摸偏移、高壓板故障等等。

西門子數控系統顯示故障維修、西門子數控系統報300504(電機編碼器壞)檢測維修、西門子840D數控系統顯示故障120202報警,840D系統報警120201維修,840D加工中心報警120202維修,數控機床3000急停,西門子840D報25201軸伺服故障維修,840D使能報警810004故障維修,西門子數控系統故障是指數控設備出現停機、報警、錯誤信息顯示等情況、

西門子數控系統維修，維修西門子CNC系統，高效快速，像CNC系統屏幕有顯示無內容、顯示故障、通電跳閘、通電無反應、通電紅綠燈都亮、屏幕無顯示、上電后花屏、上電后亂碼、上電顯示黑屏、運行中死機、工作時突然死機、運行時重新啟動、屏幕顯示暗、CRT速度無顯示等等故障

西門子驅動器 故障需根據具體故障代碼處理，常見故障代碼及應對措施如下：

F07452 （跟隨誤差過大）

?原因?：電機實際位置與設定值偏差超出 P2546 設定的公差范圍。

?

F07450/F07451 （靜態/動態監控超時）

?原因?：軸未在設定時間（P2543）內到達靜態窗口（P2542）或因外力移動超出范圍。

?

F1000系列 （內部軟件錯誤）

?原因?：軟件異?；蚬碳姹具^低。

F1611 （集成安全保護故障）

?原因?： Safety Integrated 功能觸發保護機制。

F1910 （總線通訊故障）

?原因?： PROFINET 接口信號中斷或配置錯誤。

更換損壞的通訊模塊 ?

西門子人機界面 （觸摸屏）常見故障包括畫面切換異常、花屏、觸摸失靈等問題，主要涉及硬件連接、軟件系統及環境因素。以下是具體解決方法：

硬件連接問題

?排線接觸不良?：檢查FPC排線接口是否氧化，重新插拔并清潔觸點。 ?

?物理損傷?：觸摸屏裂痕或劃痕會導致信號傳導異常，需更換屏幕。 ?

?控制板元件老化?：使用5年以上的設備需檢測濾波電容，ESR值超標需更換元件。 ?

軟件系統異常

?程序卡死?：同時按住三個角落調出診斷界面，檢查CPU占用率（超過90%需優化程序）。 ?

?驅動兼容性?：通過 西門子 下載最新驅動，確保與操作系統版本匹配。 ?

?畫面組態錯誤?：使用 ProSave軟件 備份并對比原始程序，修復版本不兼容問題。 ?

環境干擾

?電磁干擾?：遠離變頻器等設備，保持1.5米以上距離。 ?

?溫度過高?：溫度超過50℃會導致誤動作，加裝散熱風扇可降低故障率。 ?

電源問題

?電壓波動?：測量電壓穩定性（正常范圍±5%），使用 示波器 捕捉瞬間跌落。 ?

?接地不良?：檢查接地電阻（應小于4Ω），不良接地會導致感應電壓。 ?

其他處理

?通訊故障?：使用檢測器檢查 Profibus總線 波形質量，以太網端口用 FLUKE測試 誤碼率（超過0.1%需檢修）。 ?

?機械結構?：安裝支架松動需重新固定，避免震動導致元件脫落。

?

西門子驅動故障查詢及常見故障

驅動器在運行時會出現故障，有可能導致停機，應根據出現的故障代碼來確認原因。

故障的屬性：

– 故障表示為 Fxxxxx。

– 會導致故障響應。

– 在消除原因后必須應答。

– 通過控制單元和 LED RDY 顯示狀態信息。

– 通過 PROFINET 狀態字 ZSW1.3 顯示狀態。

– 記錄在故障緩沖器中。

如何查找當前故障信息？

(1) 通過BOP面板查看故障代碼。

(2) 通過調試軟件查看。

如何查找已應答故障信息？

通過參數r0945[8]— r0945[63]即可查看已應答的故障信息。

PLC如何獲得驅動的故障狀態？

通過 PROFINET 狀態字 ZSW1.3 顯示故障狀態。

如何對V90 PN報警信息類型進行更改？

從固件Fw1.02開始，可以通過P2118、P2119參數對V90 PN報警信息類型進行更改。在P2118中輸入故障號，在P2119相對應的下標中選擇此信息的類型(1: Fault (F)，2: Alarm (A)，3: No message (N))，這兩個參數各有20個下標，可以對20個信息進行配置。

例如對F8501進行屏蔽時可進行如下設置：

P2118[0]=8501

P2119=3

F07452？

固件問題：

先檢查當前使用的V90PN固件是否是V1.04.01或1.04.02的，如果是，請將固件更新到V1.04.03,新固件對V90PN中 F7452的意外故障問題進行了修復，F7452的觸發條件如下：

• 使用V90PN固件V1.04.01或V1.04.02。

• V90PN在EPOS控制模式下工作，使用111報文。

• 在一鍵優化時激活了扭矩預控和速度預控選項。

• 在執行過一鍵優化后重新啟動V90驅動器。

當排除固件問題后，跟隨誤差是軸定位期間位置設定值和實際值之間的偏差，跟隨誤差過大時，超出P2546設置的公差范圍，V90會輸出故障F07452。

F07450/F07451？

(1) 當軸的位置設定值進入到定位窗口并不再改變時，如果軸在靜態監控時間（P2543）內還沒有達到靜態窗口（P2542），驅動器便輸出故障F07450。

對于已經到達靜態窗口或者處于靜止狀態下的伺服軸，這個時候如果人為地推動伺服軸或者機械受到某種外力致使伺服軸移動，而導致實際位置超出靜態窗口（P2542）并且在靜態監控時間（P2543）內未回到靜態監控窗口內，同樣會引發靜態監控故障F07450。

(2) 當軸的位置設定值進入到定位窗口后并不再改變時，在定位監控時間（P2545）內軸的位置實際值也需要進入到定位窗口（P2544），此時驅動器會給出已到達目標位置的信號。如果軸的實際位置在定位監控時間內還沒有進入定位窗口，V90便輸出故障F07451。

F07453

F7453表示位置實際值處理出錯。檢查電機編碼器及電纜，更換電機。

F1611

F1611表示安全監控通道發現故障出錯。

出現原因：1、STO1、 STO2 上的電平存在大于2 s 的差異時間；2、STO1、 STO2 上出現了小于500ms的高電平脈沖；

F07491/F07492

EPOS/PTI控制模式下：

● 當在正向運行方向上觸發正向限位開關就會觸發F7492報警，應答故障，重新給出使能，而后沿負向移動軸。在軸負向移動過程中，CWL信號由0跳變為1可消除報警。

● 當在負向運行方向上觸發負向限位開關就會觸發F7491報警，應答故障，重新給出使能，而后沿正向移動軸。在軸正向移動過程中，CCWL信號由0跳變為1可消除報警。

當伺服驅動上電后，應確保信號 CWL 與 CCWL 均處于高電平。發生故障后，必須確保軸在后退過程中使限位開關信號實現由0到1的跳變，否則無法消除故障。

F07481/F07482

EPOS/PTI控制模式下：

● 當在正向運行方向上到達軟件限位位置就會觸發F7482報警，應答故障，而后沿負向移動軸離開正向限位位置可消除報警。

● 當在負向運行方向上到達軟件限位位置就會觸發F7481報警，應答故障，而后沿正向移動軸離開負向限位位置可消除報警。

V90 PTI控制給運行命令報警F07491/F07492？

當伺服驅動上電后，應確保信號 CWL 與 CCWL 均處于高電平。如果不想連接硬件限位開關只進行運行測試，需要設置P29300=6來強制正、負限位開關。

F07900

伺服電機在大扭矩狀態已運行超過1秒，且速度低于閾值 120 轉/分。 當實際速度值存在擺動且速度控制器輸出不斷達到限制時，會發出該信號。

處理方法：

• 檢查扭矩極限是否設置過低

• 檢查負載是否過大，電機選擇的太小

• 檢查電機編碼器連接

• 檢查電機動力電纜連接

• 對于帶抱閘電機，檢查抱閘是否正常工作。

F07995

增量式編碼器電機上電使能時，如果磁極位置失敗，則會出現F07995故障

處理方法：

• 檢查電機和編碼器接線是否正確可靠

• 檢查負載是否過大，電機選擇的太小

• 檢查是否有外力作用在電機軸上

• 如果是垂直軸，建議選擇帶抱閘電機或值編碼器電機

• 對于帶抱閘電機，檢查抱閘是否正常工作。

F7901 /F31100/F31101

• 檢查編碼器電纜的布線是否符合EMC準則。

• 檢測插塞連接。

• 更換編碼器或者編碼器電纜。

注意：

(1) V90驅動器不能夠與類似繼電器或電磁閥這樣的電感性負載共用一個24V直流電源。

(2) V90 24V電源容量必需足夠。

以上都沒問題更換電機。

F31110/F31101/FF31112

• 檢查編碼器電纜的布線。

• 檢測插塞連接。

• 更換編碼器或者編碼器電纜。

注意：

(1) V90驅動器不能夠與類似繼電器或電磁閥這樣的電感性負載共用一個24V直流電源。

(2) V90 24V電源容量必需足夠。

F8501

PROFINET 的設定值接收中斷，可能的原因：

• PROFINET 連接中斷

• 控制器關閉

• 控制器設為 STOP 狀態

• V90 PN的設備名稱及IP地址與項目中設置的不同

F31130

粗同步的零脈沖和位 置錯誤，可能的原因：

• 檢查編碼器電纜的布線

• 檢測插塞連接

• 檢查傳感器連接

• 更換電機或者編碼器電纜

F07093

電機旋轉限值（p29027）設置的不合適。

– 對于帶值編碼器的電機：p29027設置至少為180度

– 對于帶增量式編碼器的電機：p29027設置至少為720度，在優化開始時必須允許電機有兩圈的自由旋轉

F07802

整流單元或功率單元未就緒，檢查電源供電。掉電后重新再上電，如故障仍存在，更換驅動器。

F52981

(1) 更新驅動器的固件到新版本

(2) 確認V90與電機的訂貨號是否可以匹配使用，選擇合適的值編碼器的電機與驅動器連接。

(3) 更換硬件，如 V90 驅動器、電機或者編碼器電纜來排查故障。

F1910

現場總線接接收設定值的過程被中斷：

• 總線連接中斷。

• PLC關閉或是STOP狀態。

F1912

PROFIdrive：時鐘周期同步操作失?。?/span>

• 檢查總線連接是否正常，是否沒有配置IRT通信方式及拓撲連接是否正確。

• PLC及驅動通信報文的設置是否一致。

F1015/F1000/F1002/F1003？

內部軟件錯誤

先對V90驅動器進行恢復出廠設置，保存參數到ROM后，執行斷電/上電操作，如果故障仍然存在，可嘗試升級到新固件。

如果更新固件后故障仍然存在，請更換驅動器。

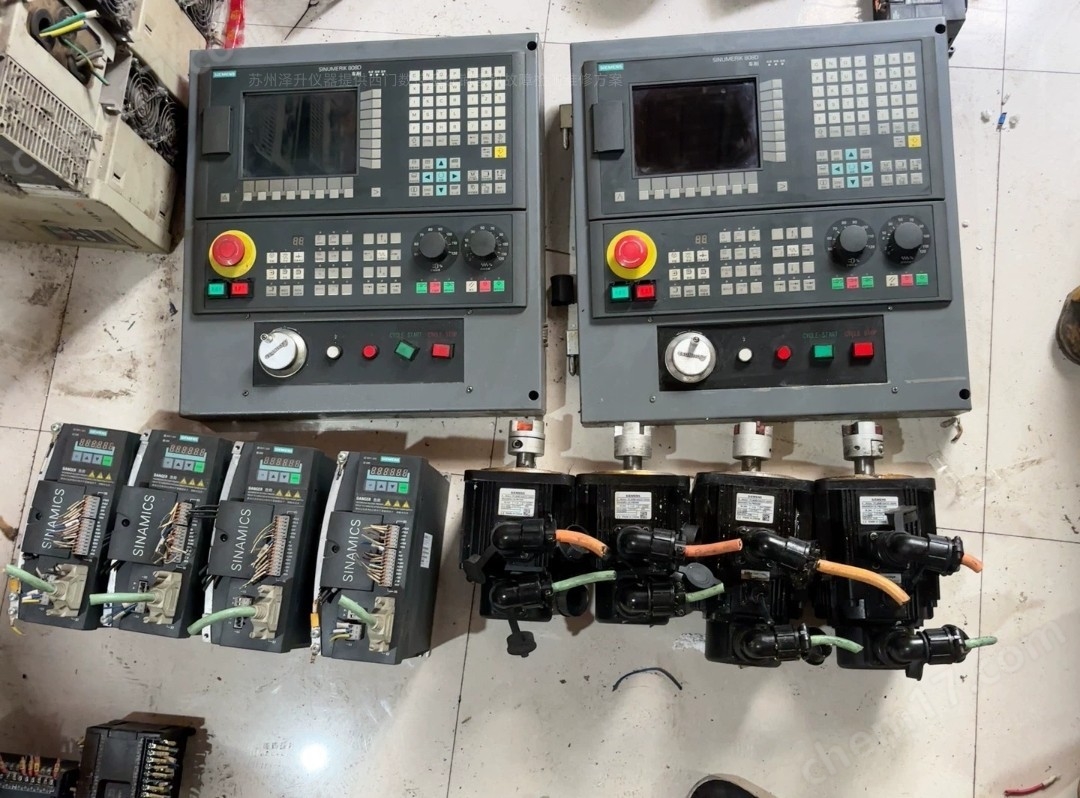

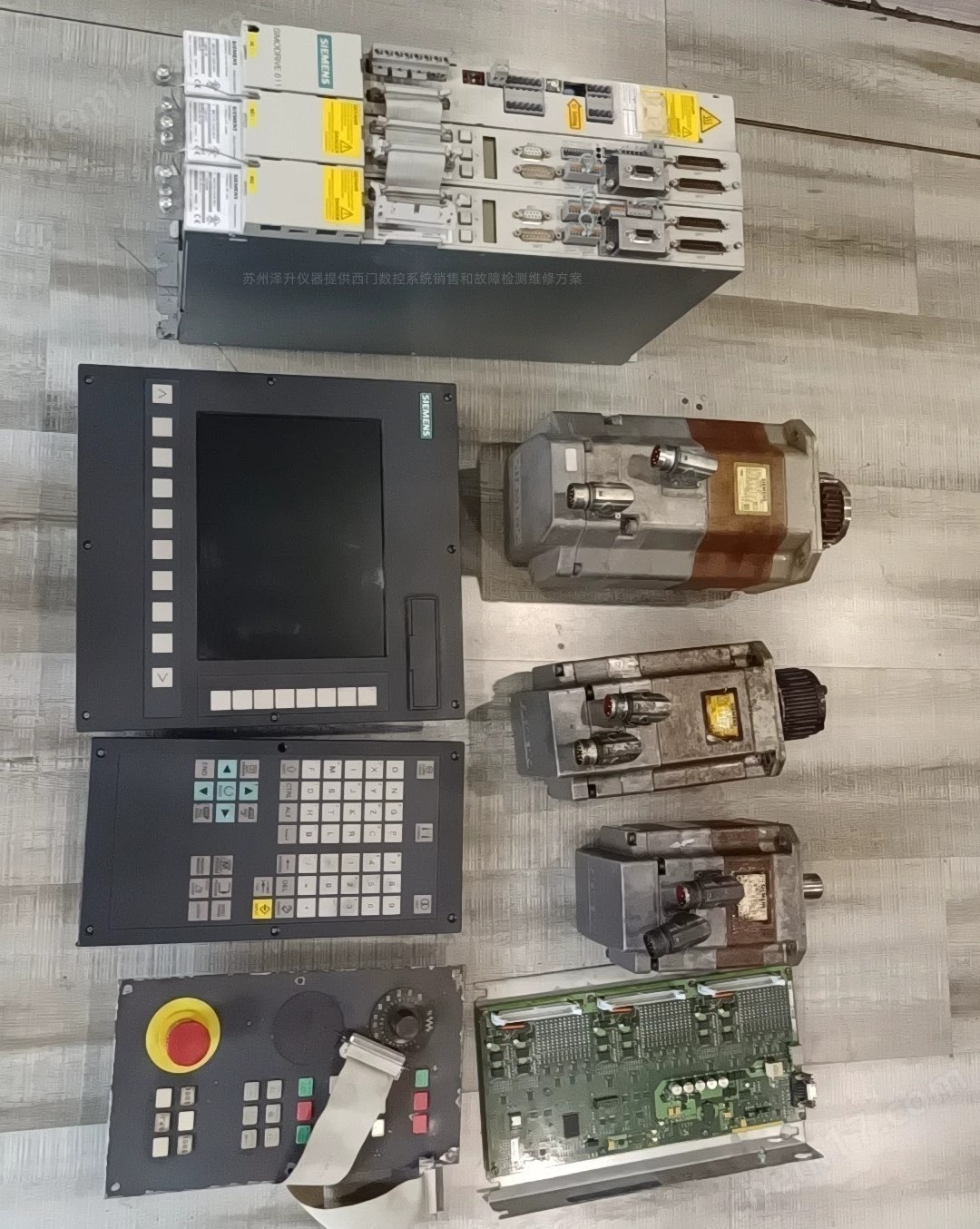

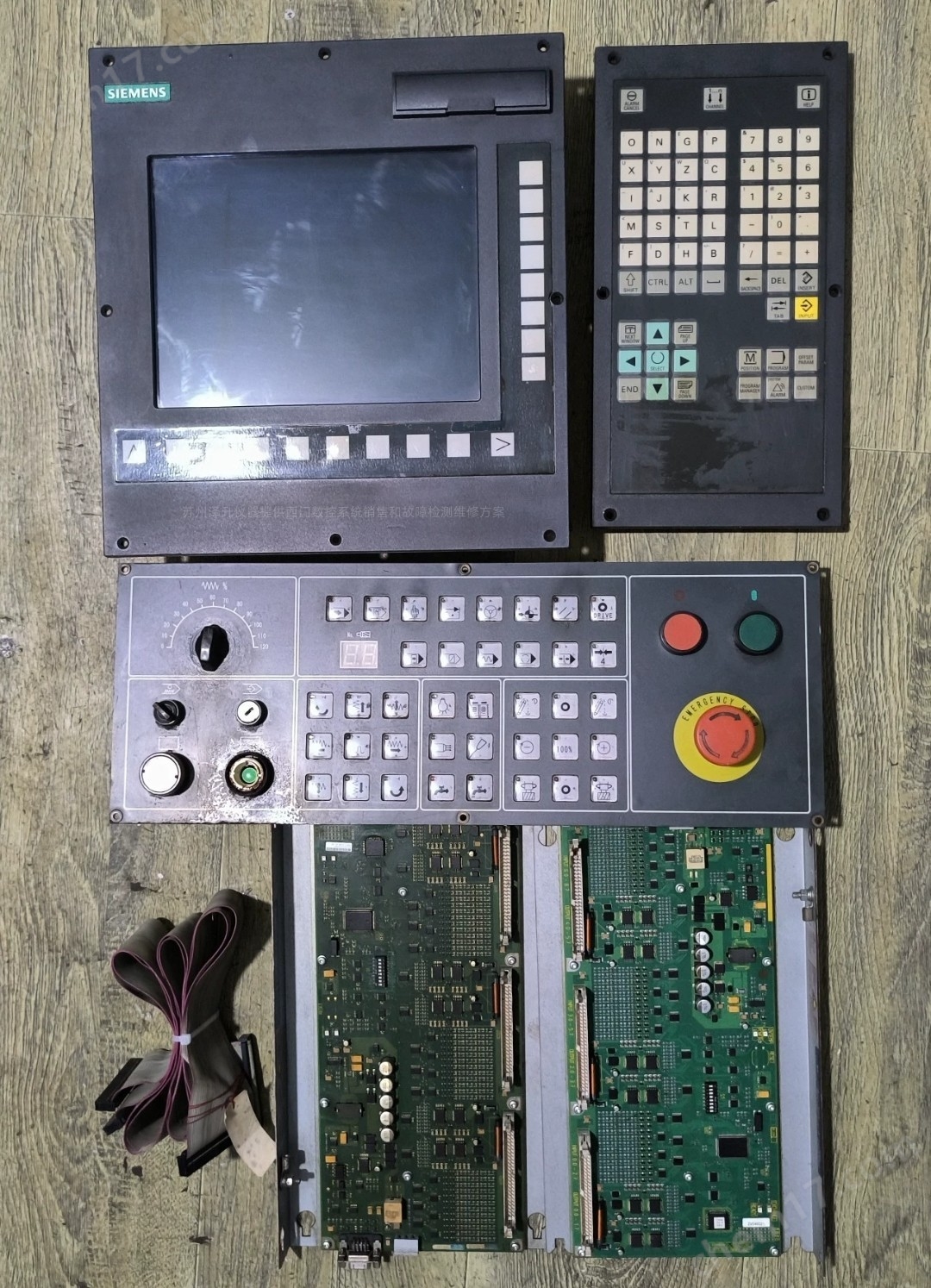

維修案列：

數控系統是數字控制系統的簡稱，英文名稱為（Numerical Control System），根據計算機存儲器中存儲的控制程序，執行部分或全部數值控制功能，并配有接口電路和伺服驅動裝置的計算機系統。通過利用數字、文字和符號組成的數字指令來實現一臺或多臺機械設備動作控制，它所控制的通常是位置、角度、速度等機械量和開關量。
