| 供貨周期 | 現貨 | 規格 | 真空射頻同軸連接器 |
|---|---|---|---|
| 應用領域 | 化工,能源,電子/電池,電氣,綜合 | 主要用途 | 真空腔體專用屏蔽連接器 |
| 溫 度 范 圍 | -55~+165℃ | 特 性 阻 抗 | 50Ω |
| 頻 率 范 圍 | 0~4GHz | 絕 緣 電 阻 | ≥500MΩ≥500MΩ |
| 介 質 耐 壓 | 1500V（rms） | 工作電壓 | 500V（rms） |

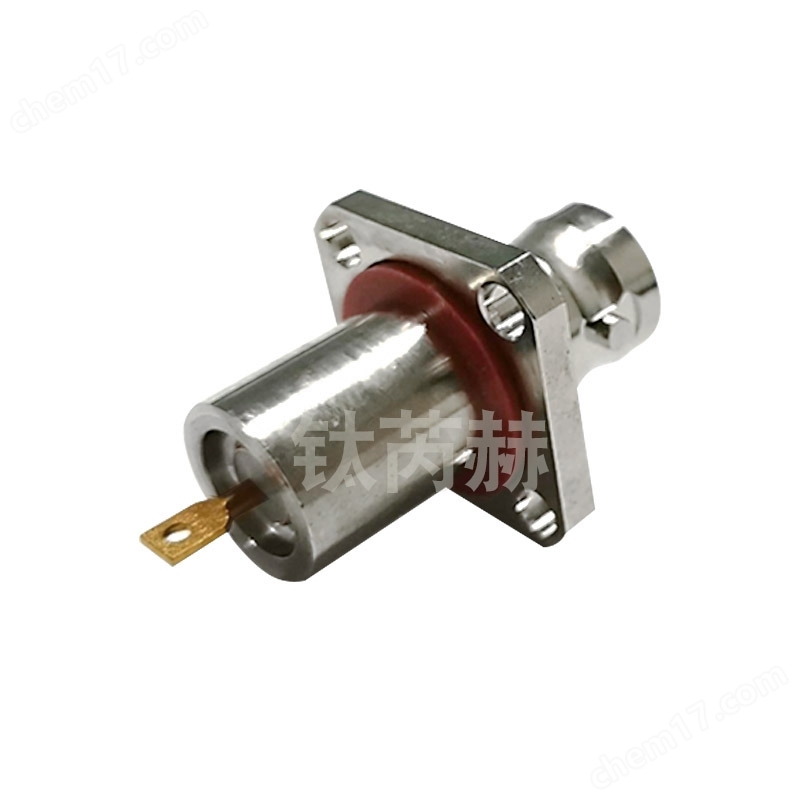

BNC真空連接器同軸射頻轉接頭
※高真空BNC直通頭，BNC雙通信號線連接，用于兩段或多段信號線連接，可用于面板安裝，也可用于機箱配線架安裝，實屬工程安裝不ke或缺。
※兩端都是BNC母頭，可配合BNC公頭使用。
※高真空BNC連接器是按照jun工技術研制生產，穿墻式，具有卡口鎖定連接結構，可以快速接通和斷開。此款真空式母頭專門用于壓接廣泛使用的RG174/188/316，50歐姆同軸線纜，真空度達10-6pa，真空腔體專用屏蔽連接器。
※BNC連接器連接扭鎖，因而特別適合射頻應用。
BNC真空連接器同軸射頻轉接頭
BNC連接器主要性能指標
技術參數 | ||
溫 度 范 圍 | -55~+165℃（PECable-40～+85℃） | |
特 性 阻 抗 | 50Ω | |
頻 率 范 圍 | 0~4GHz | |
電壓駐波比 | 直 式：≤1.22/3GHz 彎 式：≤1.30/3GHz | |
絕 緣 電 阻 | ≥500MΩ | |
介 質 耐 壓 | 1500V（rms） | |
工作電壓 | 500V（rms） | |
接觸電阻 | 中心導體 | ≤0.002Ω |
外導體 | ≤0.0025Ω | |
內導體保持力 | ≥0.57N | |
插入損耗 | 0.20dB/3GHz | |
連接器嚙合力 | 8-63N | |
連接器拉脫力 | 8-63N | |
耐久性 | 500次 | |
※高真空BNC直通頭，BNC雙通信號線連接，用于兩段或多段信號線連接，可用于面板安裝，也可用于機箱配線架安裝，實屬工程安裝不ke或缺。
※兩端都是BNC母頭，可配合BNC公頭使用。
※高真空BNC連接器是按照jun工技術研制生產，穿墻式，具有卡口鎖定連接結構，可以快速接通和斷開。此款真空式母頭專門用于壓接廣泛使用的RG174/188/316，50歐姆同軸線纜，真空度達10-6pa，真空腔體專用屏蔽連接器。
※BNC連接器連接扭鎖，因而特別適合射頻應用。
