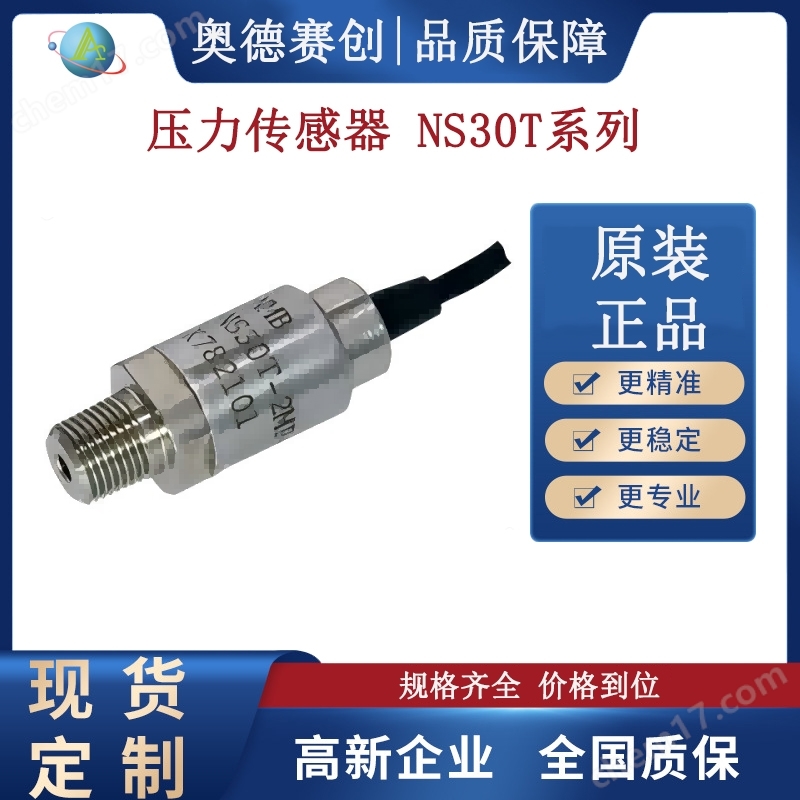

復合壓測量高溫用壓力傳感器 NS30T 系列
美蓓亞三美的壓力傳感器主要用于一般工業領域，其精度高，耐環境性和溫度特性優異，可直接與壓力介質和元件接觸（直壓式），還適用于需高響應性的試驗檢測等的壓力計測。
根據感應部分構成材料的不同，應變片可分為硅半導體應變片（SOS型）和金屬箔應變片（應變片型）。
*藍寶石外延(SOS, Silicon On Sapphire)技術是指，在藍寶石(Al2O3單晶)襯底上外延生長硅薄膜的技術。
對于使用了該硅薄膜的硅半導體應變片，電阻絲本身和藍寶石襯底之間的接合為原子級別，構成物理和電氣特性非常穩定的理想的傳感器。
復合壓測量、高溫用壓力傳感器 NS30T 系列
體積小，重量輕，精度0.2 %R.O.，可高精度地、高響應地測量復合壓，固有頻率 : 72 kHz~1 278 kHz。
| 規格名稱 | 規格內容 |
|---|---|
額定量程 | 200 kPa～10 MPa |
安全過載 | 200 %R.C. |
極限過載 | 300 %R.C. |
精度 | 0.2 %R.O./0.1 %R.O.(高精度規格) (包括非線性、滯后性、重復性) |
額定輸出 | 1.5mV/V±0.15 mV/V (NS30T-200KP/-500KP: 1.0 mV/V±0.10 mV/V) |
推薦激勵電壓 | DC10 V |
最大激勵電壓 | DC15 V |
零點平衡 | ±0.05 mV/V |
輸入電阻 | 700 Ω ~ 1 000 Ω |
輸出電阻 | 700 Ω ~ 1 000 Ω |
絕緣電阻 | 5 000 MΩ以上 |
補償溫度范圍 | -20 ℃～120 ℃ (特殊規格：－40℃～150℃) |
安全溫度范圍 | -45 ℃ ~ 160 ℃ |
溫度變化對零點的影響 | ±0.2 %R.O./10 ℃ |
溫度變化對輸出的影響 | ±0.2 %LOAD/10 ℃ |
防護等級 | IP65 等級 |
蓋罩材質 | 不銹鋼 (SUS304L) |
膜片材質 | 單晶藍寶石 |
安裝螺釘 | R1/8 |
緊固扭矩 | 10 N?m～20 N?m |
電纜 | φ3.8、帶屏蔽線的耐高溫電纜 3 m直接連接、末端分線 |
| 型號 | 額定量程 [kPa] | 額定量程 [MPa] | 額定輸出 [mV/V] | 額定輸出誤差 [mV/V] | 固有頻率 [KHz] | 重量(約) [g] | CAD文件[DXF] | 3D CAD files [STEP] Link Name |
|---|---|---|---|---|---|---|---|---|
NS30T-200KP＊(-＊＊) | 200 | 1 | 0.1 | 72 | 50 | ns30t.dxf | NS30T-200KP＊(-＊＊).STEP | |
NS30T-500KP＊(-＊＊) | 500 | 1 | 0.1 | 90 | 50 | ns30t.dxf | NS30T-500KP＊(-＊＊).STEP | |
NS30T-1MP＊(-＊＊) | 1 | 1.5 | 0.15 | 119 | 50 | ns30t.dxf | NS30T-1MP＊(-＊＊).STEP | |
NS30T-2MP＊(-＊＊) | 2 | 1.5 | 0.15 | 152 | 50 | ns30t.dxf | NS30T-2MP＊(-＊＊).STEP | |
NS30T-3MP＊(-＊＊) | 3 | 1.5 | 0.15 | 224 | 50 | ns30t.dxf | NS30T-3MP＊(-＊＊).STEP | |
NS30T-5MP＊(-＊＊) | 5 | 1.5 | 0.15 | 406 | 50 | ns30t.dxf | NS30T-5MP＊(-＊＊).STEP | |
NS30T-10MP＊(-＊＊) | 10 | 1.5 | 0.15 | 566 | 50 | ns30t.dxf | NS30T-10MP＊(-＊ |
■ 小巧、輕盈 φ16 mm×約40 mm、重量50 g
■ 高精度 0.2 %R.O.(包括非線性、滯后性、重復性)、0.1 %R.O.(高精度規格)
■ 可測量復合壓 -100 kPa～各額定量程(200 kPa???10 MPa)的應變片壓力(負壓、復合壓)
■ 適用于低壓區域 0～200 kPa、0～500 kPa等1 MPa以下的低壓區域
■ 補償溫度范圍 -20℃～120 ℃(標準)、-40℃～150℃(特殊規格)
■ 安全溫度范圍 -45℃～160℃
■ 高響應 固有頻率 200 kPa～10 MPa/72 kHz～566 kHz(不銹鋼的約5倍)
★用途
自動變速箱和發動機試驗用、各種測試臺、電磁閥試驗設備、量熱儀、CO2壓縮機、流量測量設備
