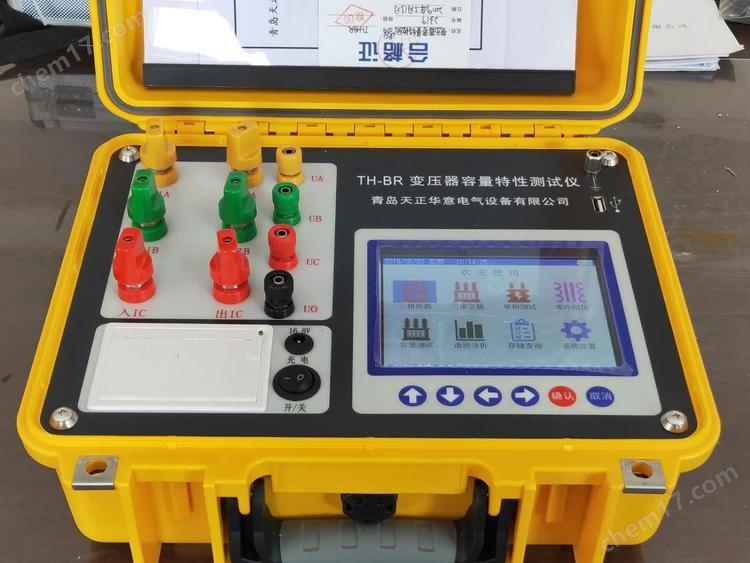

變壓器容量測試儀，是專用于配電電力變壓器容量測量、變壓器空載及短路損耗測量的儀器，并具有諧波分析功能，方便對現場電網質量的分析。該儀器電路設計精巧，思路，儀器內部采用的六路同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。同時儀器測量引入了必要的校正（如：電壓校正、電流校正、溫度校正、頻率校正），從而使其性能，功能強大，體積小，重量輕，操作簡單方便，數據準確可靠，可取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。儀器使用大容量鋰電池供電，以保證儀器的超長使用時間，大大提高工作效率，減輕勞動強度。2、主要功能與特點2.1 負載損耗的測量:顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，自動判斷出油浸式或干式配電變壓器的鐵芯型號，測試過程中具有報警自適應提示功能，方便現場用戶使用。2.2 空載損耗的測量:儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，自動計算出變壓器的空載電流折算到額定電壓下且進行了波形畸變校正的空載損耗，并顯示油浸式或干式配電變壓器鐵芯的型號。2.3 單相的測量:可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結方式計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗。2.4 零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。2.5 容量的測量:儀器內置可充電鋰電池，本身可輸出三相正弦波逆變電源，輸出電壓自動調節，具有軟啟、軟停功能，無需任何外部電源可實現配電變壓器容量的測量和型號的判斷，同時顯示變壓器阻抗電壓和折算到額定溫度、額定電流下的負載損耗。2.6 在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。2.7 儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。2.8 儀器采用大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據。顯示使用中文菜單，中文提示，操作簡單。2.9 交直流兩用：鋰電池供電或者220V交流充電器供電自適應。2.10 智能充電管理，剩余電量顯示，低電量報警，背光自動調節，節省電量。2.11不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。2.12 熱敏打印機打印功能，快速、無聲。2.13人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。2.14 體積小、重量輕，方便攜帶使用。3、主要技術指標3.1 基本測量精度： 電壓、電流 ±（讀數×0.2%+2字）功率 (0.2≤cosφ≤1) ±（讀數×1.0% +2字） 容量 ±（讀數×10%+2字）3.2 容量測量范圍: 30kVA～65000kVA 3.3 電壓測量范圍： AC 50V～850V3.4 電流測量范圍： AC 0.5A～100A3.5 工 作 溫 度： -10℃～40℃3.6 環 境 濕 度： 10%～85%3.7 存 儲 溫 度： -20℃～50℃3.8 外 形 尺 寸: 320mm×270mm×145mm3.9 重 量: 5kg(不包括測試線)4、面板介紹4.1 各接線端子：用于連接測試線。4.2 顯示屏： 5.6寸高亮度彩色工業液晶，帶LED背光，顯示操作菜單和測試結果。4.3 按鍵： 操作儀器用。“↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。4.4 優盤接口： 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤。在存儲過程中，嚴禁撥出優盤。4.5 打印機： 打印測試結果。4.6 接地端子： 儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須清除干凈。4.7 電源開關： 整機電源開關。4.8 充電口： 儀器充電器接口，請使用儀器配套專用充電器。充電器上有充電指示燈，紅色表示正在充電，綠色表示充電完成。

　　本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 天正電氣所提供產品為符合需方要求的產品。1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。二、標準及要求2.1 提供的變壓器綜合測試臺的技術條件，均符合和電力變壓器行業標準和規范，如果標準之間有差異，以較高標準執行。

　　設 計 前 言1．本系統采用全電腦操作，同時保留手動操作的功能，可在鼠標上或觸摸屏上完成試驗，試驗后數據自動上傳到試驗報告，原始數據查詢時只需輸入數據編號，即可自動調出數據。 A、鍵盤輸入變壓器基本參數（容量、高低壓側電壓），即可全自動選擇投切高低壓電流互感器、電壓互感器檔位； B、全自動投切互感器檔位（無需按鈕手動）、并自動投切； C、全自動升降調壓器、并進行自動調速，到額定電流或電壓自動停止；并鎖定試驗數據,自動上傳到試驗報告. D、全自動進行異常電流、電壓保護，并發出警報指示； E、全自動采集數據，并自動保存數據，自動恢復整機初始狀態；
