ARTRAY短波紅外相機鏡頭,復消色差透鏡,光圈大小F1.4~F2.5,C接口鏡頭
ARTRAY短波紅外相機鏡頭,是ARTRAY公司與Computer VISWIR, SPACECOM,VS TECHNOLOGY, Kowa公司合作研發的,ARTCAM鏡頭采用標準化C接口,兼容第三方鏡頭,降低集成成本30%,通過多層增透膜技術將透過率提升至90%以上。與可見光鏡頭不同,SWIR相機鏡頭需針對短波紅外波長優化光學設計,例如采用非球面鏡組校正色差,將畸變率控制在-0.5%以內。適用于半導體檢測、熒光成像等工業場景。
ARTCAM短波紅外相機鏡頭
檢測硅晶圓隱裂時,復消色差鏡頭可穿透硅材料(吸收邊1100nm),避免色差導致的誤判。
復消色差透鏡通過材料創新與光學設計突破,ARTCAM工業SWIR相機鏡頭實現了多色光的高精度校正,成為光學系統的核心組件。從生物醫學研究到半導體制造,其應用場景不斷擴展。未來,隨著低成本替代材料的研發與智能化技術的融合,復消色差鏡頭設計的ARTCAM鏡頭將進一步向輕量化、低成本方向演進,推動精密成像技術的普惠化。

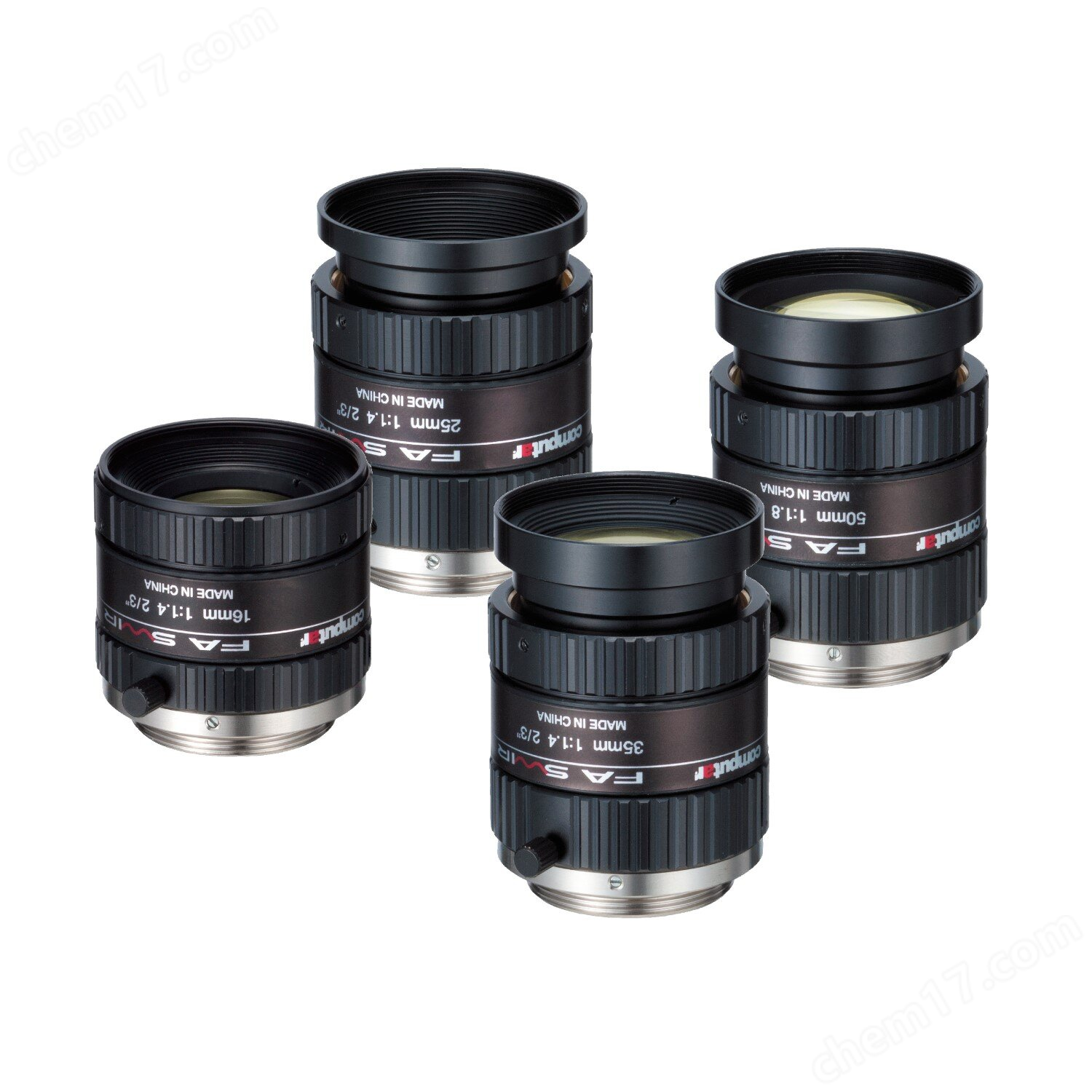

Computar VISWIR 生產,適用波長100~1700nm復消色差透鏡鏡頭:
對應波長 | 焦距 | 光學格式 | 型號 | F值 | 鏡頭卡口 |
100~1700nm | 8mm | 1/1.4" | M0818-APVSW2 | F1.8 | C |
12mm | M1218-APVSW2 | ||||
16mm | M1618-APVSW2 | ||||
25mm | M2518-APVSW2 |
Computar VISWIR 生產,適用波長400~1700nm鏡頭:
對應波長 | 焦距 | 光學格式 | 型號 | F值 | 鏡頭卡口 |
400~1700nm | 5mm | 1/2" | H0514-VSW | F1.4 | C |
8mm | 2/3" | M0814-VSW | |||
12mm | M1214-VSW | ||||
16mm | M1614-VSW | ||||
25mm | M2514-VSW | ||||
35mm | M3514-VSW | ||||
50mm | M5018-VSW |
SPACECOM生產,適用波長900~1700nm鏡頭:
對應波長 | 焦距 | 光學格式 | 型號 | F值 | 鏡頭卡口 |
900~1700nm | 6mm | 1" | VHF6M-MP SWIR | F1.4 | C |
8mm | VHF8M-MP SWIR | ||||
12.5mm | VHF12.5M-MP SWIR | ||||
16mm | VHF16M-MP SWIR | ||||
25mm | VHF25M-MP SWIR | ||||
35mm | VHF35M-MP SWIR |
VS TECHNOLOGY生產,適用波長700~2000nm鏡頭:
對應波長 | 焦距 | 光學格式 | 型號 | F值 | 鏡頭卡口 |
700~2000nm | 6mm | 1" | VS-0618H1-SWIR | F1.8 | C |
8mm | VS-0814H1-SWIR | F1.4 | |||
12mm | VS-1214H1-SWIR | ||||
16mm | VS-1614H1-SWIR | ||||
25mm | VS-2514H1-SWIR | ||||
35mm | VS-3514H1-SWIR | ||||
50mm | VS-5018H1-SWIR | F1.8 |
焦點位移型鏡頭(Focus Shift Lens)是一種通過光學設計主動或被動引入焦點位置變化的特殊鏡頭,其核心機制源于球面像差(Spherical Aberration)的調控。當光圈改變時,不同孔徑的光線匯聚點發生偏移,導致最佳對焦平面發生位移,這種現象稱為焦點位移(Focus Shift)。
技術原理:
球差調控:ARTRAY InGaAs相機鏡頭通過非球面鏡片或復合透鏡組,使邊緣光線與中心光線的匯聚點產生可控偏移。例如,過矯正球差時,收縮光圈會導致焦點前移。
光路設計:ARTCAM工業SWIR相機鏡頭采用浮動鏡組結構,使不同對焦距離下鏡片組的位置動態調整。
Kowa生產,適用波長450~2000nm焦點位移型鏡頭:
對應波長 | 焦距 | 光學格式 | 型號 | F值 | 鏡頭卡口 |
450~2000NM | 8mm | 1" | LM8HC-VIS-SW | F1.8 | C |
12mm | LM12HC-VIS-SW | ||||
16mm | LM16HC-VIS-SW | ||||
25mm | LM25HC-VIS-SW | ||||
35mm | LM35HC-VIS-SW | ||||
50mm | LM50HC-VIS-SW | F2.5 |
Kowa生產,適用波長800~1900nm鏡頭:
對應波長 | 焦距 | 光學格式 | 型號 | F值 | 鏡頭卡口 |
800~1900nm | 8mm | 1" | LM8HC-SW | F1.4 | C |
12.5mm | LM12HC-SW | ||||
16mm | LM16HC-SW | ||||
25mm | LM25HC-SW | ||||
35mm | LM35HC-SW | ||||
50mm | LM50HC-SW |
