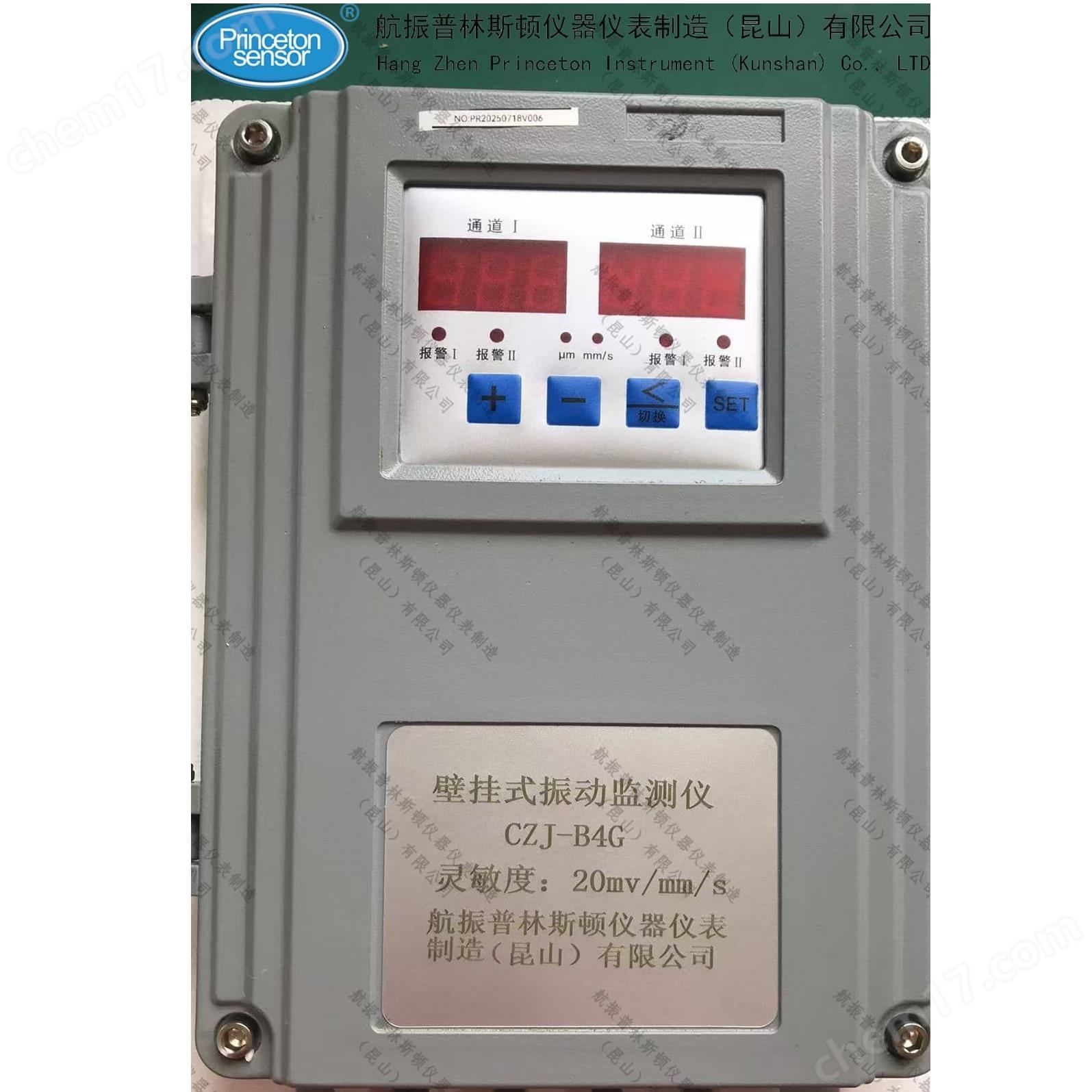

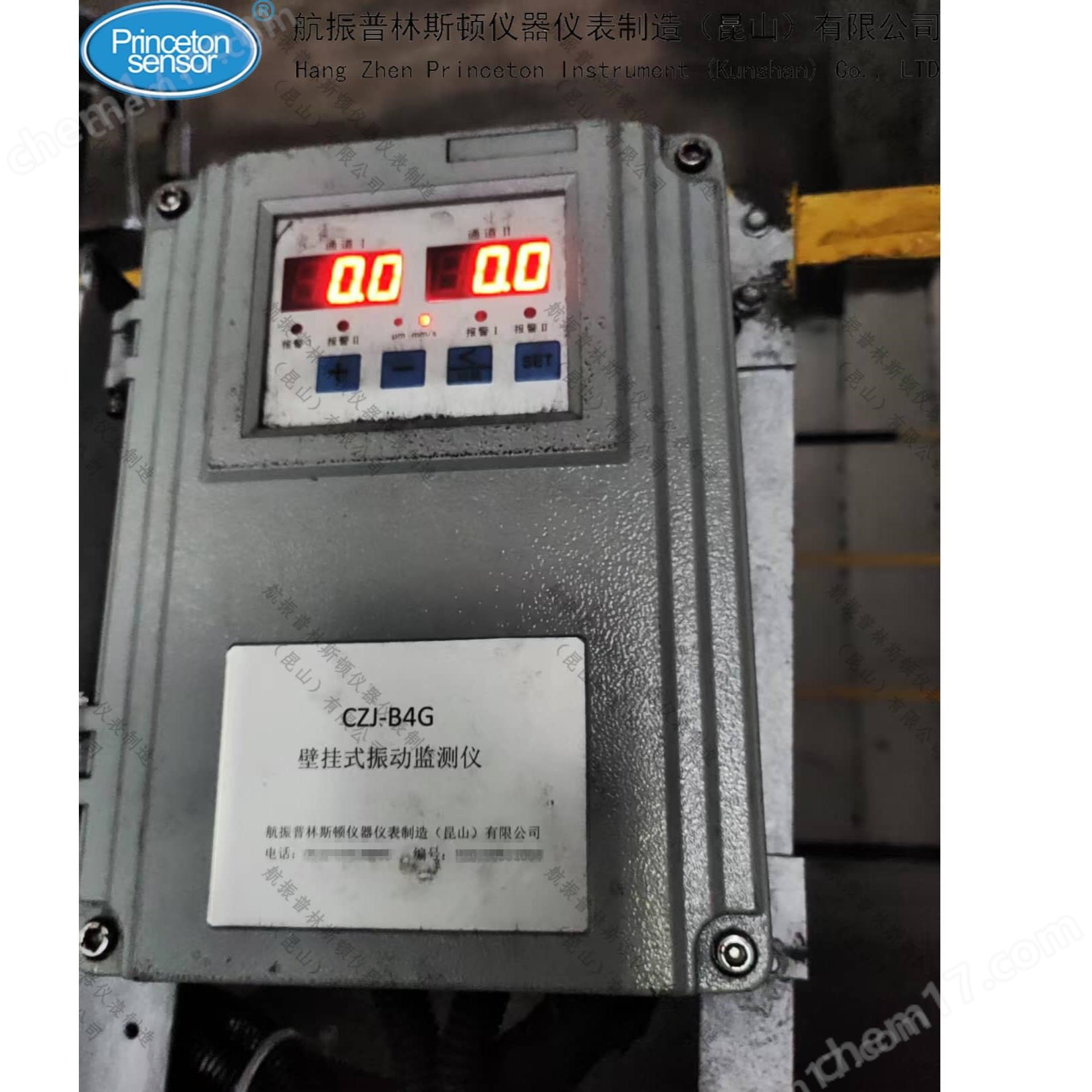

CZJ-B4G航振牌.掛壁式振動監測儀

一、產品概述

CZJ-B4G航振牌.掛壁式振動監測儀，憑借其性能，可精準測量各種旋轉機械的軸承振動幅度和烈度。無論是電力、機械，還是化工、冶金等行業，它都能大顯身手，為旋轉機械的安全運行提供保障，實現多種參數測量與早期故障預報。

二、強大功能

1. 實時精準監測：與磁電式振動速度傳感器、振動加速度傳感器適配 ，對旋轉機械的軸瓦振動進行24小時實時監測，確保任何細微振動變化都逃不過它的“眼睛”。

2. 智能報警保護：測量值與報警設定值在數碼管清晰顯示。一旦振動值超過報警設定值，報警指示燈即刻亮起，后面板同步輸出開關信號，迅速保護被監控設備。報警設置延時可在1 - 60秒靈活調整，有效防止現場干擾引發的誤報警。

3. 便捷數據傳輸：配備電流輸出接口，輕松與計算機、DCS、PLC系統、無紙記錄儀等設備連接，實現數據的快速傳輸與分析，為您的決策提供有力數據支持。

4. 貼心防護功能：具備上、掉電檢測以及傳感器掉線檢測功能。一旦檢測到異常，立即切斷報警、停機輸出回路，有效抑制儀表誤報警，為設備安全加上多重保險。

5. 靈活參數切換：可根據實際需求，在振動烈度（振動強度）和振動幅度（振動位移）之間自由切換 ，滿足不同場景下的監測需求。

三、技術參數

1. 傳感器輸入：支持磁電式速度傳感器或振動加速度傳感器。

2. 測量范圍：振幅為0～500μm pk-pk ；振動烈度為0～50.0mm/s rms 。

3. 測量精度：線性誤差≤±1%（滿度值），測量精準可靠。

4. 頻響：1.0－300Hz，響應迅速。

5. 電流輸出：4～20mA，可驅動500Ω的負載。

6. 報警接點容量：AC220V/3A，DC28V/3A 。

7. 工作電源：220VAC±10%，50Hz ，功耗≤10W 。

8. 外形尺寸：寬190×高240×厚92（mm）；安裝尺寸為底170×高272（mm） 。

9. 工作溫度： -10℃到+80℃，相對濕度 ≤90%，適應多種工作環境。

供電電源：220VAC±10% 50Hz

輸入信號：接受PR-1020系列振動速度傳感器的信號

靈 敏 度：20mV/mm/s土5%

頻    響：5～300Hz

輸入阻抗：>51kΩ

量    程：0～500um(峰-峰值)

0～50.0mm/s(真有效值)

顯    示：顯示方式：三位0.5英寸LED數字顯示

顯示精度：土0.5%滿量程

光電管LED指示：報警I值報警I值紅色LED

電流輸出：4～20mA有源，輸出負載500Q

報警點設置：0～100%滿量程

報警繼電器：節點容量5A/220VAC，常開觸點密封：環氧樹脂

溫度范圍：運行時：0℃～+65℃；

儲存時：-30℃～+80℃

相對濕度：至95%，不冷凝

外形尺寸：245X190x88mm

安裝尺寸：孔間距170X272.5mm

重量：約3kg
