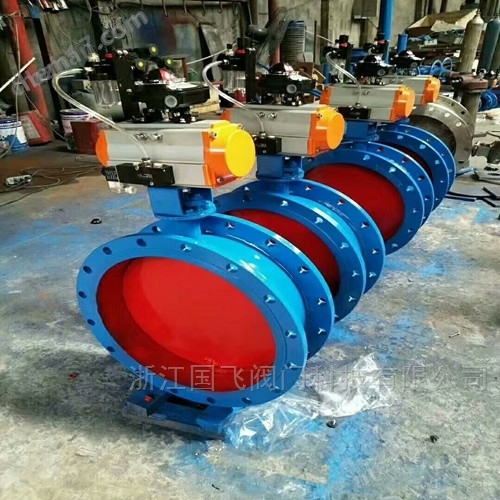

產品概述
   不銹鋼氣動通風蝶閥廣泛應用于通風除塵系統，對含塵氣體、煤氣管道、通風凈化裝置、煙 氣管道等作為流量調節和截流用。氣動通風蝶閥采用優質耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作 靈敏、泄漏率小、使用壽命長、安裝維修方便，特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。氣動通風蝶閥 與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。或者配行程限位開 關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動通風調節蝶閥主要適用于工業、冶金、環保等管 道作通風調節介質流量之用。
產品特點
   1、驅動力矩小，啟閉靈活，操作方便可靠。
   2、可配備各種驅動裝置，如手動裝置、推桿裝置等。
   3、閥芯可做成雙門或百葉式，以滿足不同用戶的要求。
   4、閥體上設置密封擋圈，密封無可見間隙，泄漏率小。
   5、采用鋼板焊接制造，結構尺寸短，體積小，重量輕，安裝方便。
   6、蝶板與閥體間的膨脹間隙長，能有效防止因熱脹冷縮造成的卡死現象
執行機構

   不銹鋼氣動通風蝶閥采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
   1、齒輪式雙活塞，輸出力矩大，體積小。
   2、氣缸選用鋁金材料，重量輕、外形美觀。
   3、可在頂部、底部安裝手動操作機構。
   4、齒條式連接可調節開啟角度、額定流量。
   5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
   6、IS05211標準連接為產品的安裝更換提供了方便。
   7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
主要零件材質
   閥體：鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
   蝶板：鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
   密封圈 ：鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
   閥桿：碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
   填料：氟塑料、柔性石墨
