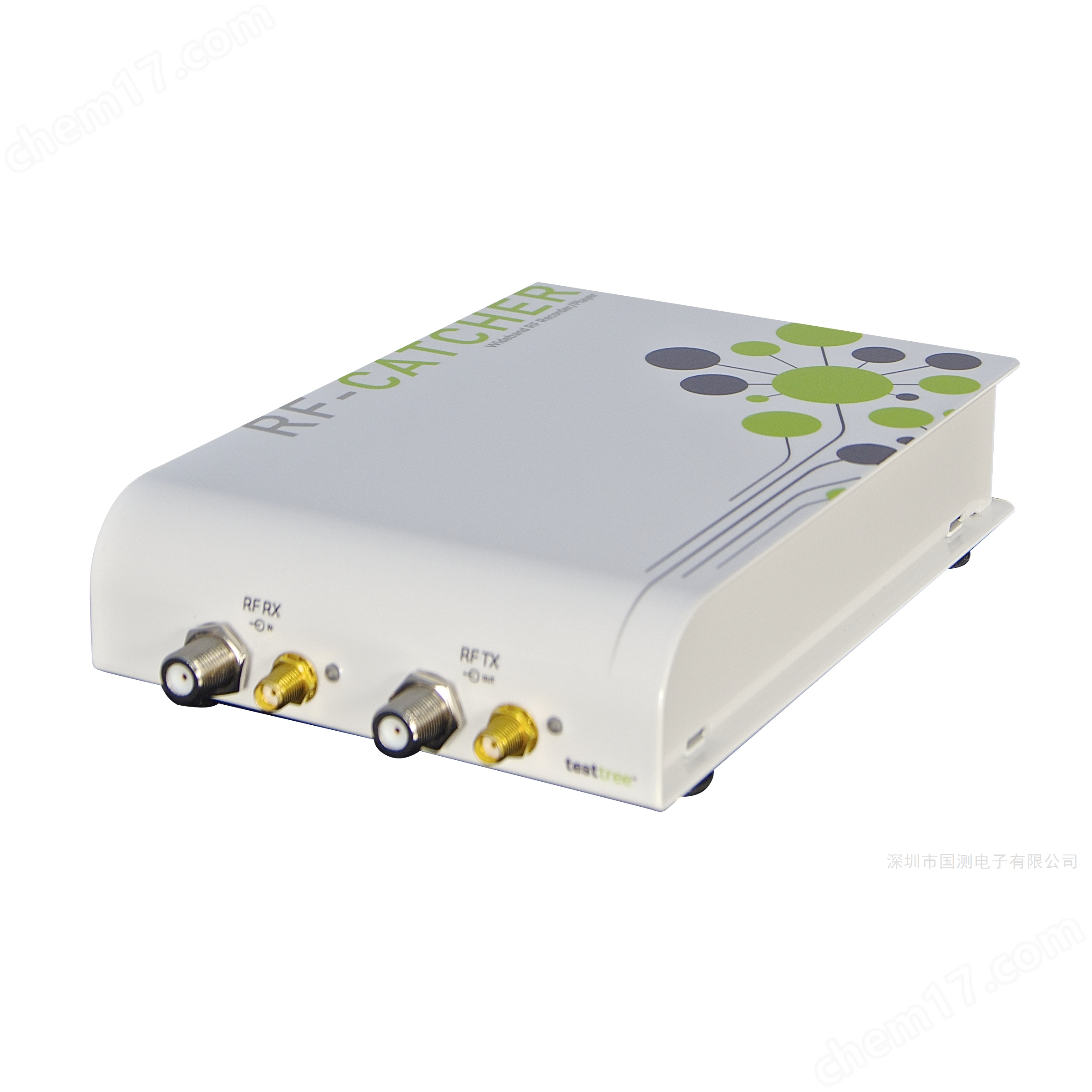

RF-Catche射頻信號記錄播放儀70M-6G
| 參考價 | ￥ 100000 |
| 訂貨量 | ≥1件 |
- 公司名稱 深圳市國測電子有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 代理商
- 更新時間 2025/7/24 11:04:38
- 訪問次數 44
聯系方式：王先生15820775741 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
實時頻譜儀，USB頻譜分析儀,USB信號發生器，EMI接收機，近場探頭，EMI天線，人工電源網絡，EMS測試，電磁輻射防護涂料，電磁輻射分析儀，測氡儀，個人輻射劑量儀，射頻信號錄制播放儀等鞥...
| 產地類別 | 進口 | 應用領域 | 電子/電池,汽車及零部件,電氣,綜合 |
|---|
RF-Catche射頻信號記錄播放儀70M-6G射頻記錄儀覆蓋頻率范圍從70 MHz到6 GHz的無線信號，可以滿足大部分無線通訊信號錄制和播放；包括收音廣播（FM,DAB等）、電視廣播（DVB-T/T2, C/C2, S/S2, ISDB-T等）、GPS信號、手機信號、Wi-Fi、甚至衛星信號（DVB-S/S2）
RF-Catche射頻信號記錄播放儀70M-6G對于Ku/C頻段信號的接收，需與下變頻器一起使用。內置的GPS/Glonass接收功能提供精準的位置信息，KML文件，元數據， NMEA協議兼容。RF-Catcher通過USB連接電腦使用，輕巧易于便攜。
產品特點：
• 2*RF接收, 2*RF輸出，SMA/F端口
• 頻率范圍：70 MHz ~ 6 GHz, 精確度 1 kHz
• 可變帶寬： 1 ~ 56 MHz
• 自動過濾：播放時諧波抑制、接收時帶外信號抑制
• IQ文檔在電腦上儲存：12 Msps采樣率, 170 分鐘刻錄文件約512 GB
• 非xx IQ 文件格式, Matlab兼容
• 內置GPS/Glonass接收：KML文件，元數據， NMEA協議兼容
• 多個設備之間可進行接收/播放的同步啟動模式
• RF接收：
- 狀態指示燈：USB連接、IQ取樣丟失、內飽和度 (ADC)、外飽和度 (LNA)
- FFT顯示：頻譜測量：FFT精確度，FFT插入標記
平均值功能：RMS、最小值/最大值保持
FFT 窗口功能：rectangular, Hamming, Blackman, Hann
- 信號瀑布圖(3-D spectra)
- 頻帶內功率測量
• RF接收：可變增益，自動增益 (AGC)，滾動緩存模式
• RF 回放：可變衰減
• 通過USB3.0連接電腦，可向下兼容USB2.0
• 兼容Windows 7/8/8.1/10 (x64位系統)
• 尺寸: 163*115*27 mm , 重量: 600 g , 功耗:3W
產品應用
• 芯片 / 機頂盒 / 電視現場測試調試
• 樣機演示
• 刻錄的信號存儲后便于復制/共享
• 電臺 / 電視廣播 / 電信通訊射頻故障排除
• 自動化測試（命令行工具）
• 電信監管機構的驗證工具
產品規格
接收模式 | |||
頻率 | 頻率范圍：70MHz – 6GHz 頻率精度：1KHz 實時帶寬：1 – 56MHz 分辨率帶寬：30Hz（2M帶寬） - 210KHz（55M帶寬） | ||
噪音系數 | ＜ 8dB | ||
相位噪音@10KHz | 1200MHz -91.3dBc/Hz 3200MHz -85.2dBc/Hz 5000MHz -82dBc/Hz | ||
底噪/靈敏度 | -110 dBm | ||
IF頻段 | ADC分辨率：12 bit 采樣頻率：61.44 Msps max | ||
RF輸入特性 | 輸入電平范圍：-110 ~ +2.5dBm 輸入電平精度：±3dB 輸入電平分辨率：1dB 最大峰值功率：2.5dBm 最大DC輸入*：+15V *絕對最大值 | ||
增益范圍（1dB步進） | 800MHz 0 – 74dB 2300MHz 0 – 73dB 5500MHz 0 – 65dB | ||
IIP3 | 1200MHz 7.2 dBm 3200MHz 8.4 dBm 5000MHz 15.2 dBm | ||
存儲 | 512GB@12Msps 170 min 512GB@24Msps 85 min 512GB@40Msps 50 min | ||
發射模式 | |||
頻率
| 頻率范圍：70MHz – 6GHz 頻率精度：1KHz 實時帶寬：200KHz - 56MHz | ||
相位噪音@10KHz | 1200MHz -91.3dBc/Hz 3200MHz -85.2dBc/Hz 5000MHz -82dBc/Hz | ||
RF輸出特性 | 衰減范圍：0~89dB 幅度精度：±3dB 幅度分辨率：1dB 最大輸出功率：5 dBm 最大DC輸出：+15V | ||
接口 | |||
RF輸入 1*SMA - 50Ω （母頭） RF輸出 1*SMA - 50Ω （母頭） 1 PPS 1*SMA - 50Ω （母頭） 10MHz 1*SMA - 50Ω （母頭） GPS 1*SMA - 50Ω （母頭） Power & Data 1*USB 3.0 B-Type | |||
物理特性 | |||
尺寸： 163x115x27mm 重量： 600g 電源： USB供電 電源功耗： 2W 工作溫度范圍 -40℃ 至 +85℃ 存儲溫度范圍 -65℃ 至 +150℃ | |||
訂貨信息 | |||
RF-CATCHER
| 射頻記錄儀 | ||
