一、石油四組分分析儀檢測原理

　　二、根據棒狀薄層色譜(TLC/FID)分離原理，將常溫下不揮發、在火焰中燃燒可溶性的有機樣品，用溶劑稀釋后點到涂有硅膠/氧化鋁吸附燒結的薄層棒上，置入自動分離展開儀中對應展開劑的展開槽中，在一定的溫濕度環境下由機械臂自動進行展開分離及轉移;經過樣品展開后的薄層棒按順序進入到FID中，按一定速度在FID上電離;得到離子流信號由計算機軟件采集處理;最后用面積歸一法計算出飽和烴、芳烴、膠質、瀝青質四個組分的質量分數。

　　三、適用標準方法：

　　SY/T6338-1997《巖石可溶有機物和原油族組分棒薄層火焰離子化分析方法》

　　SH/T0753-2005《潤滑油基礎油化學族組成測定法(薄層色譜法)》

　　SY/T5119-2016《巖石中可溶有機物及原油族組分分析》

　　SN/T3118-2012《燃料油中瀝青質的測定 棒狀薄層色譜法》

　　QSH3210 0065-2012《減壓渣油四組分測定法(薄層色譜法)》

　　NB/SH/T 0509-2010《石油瀝青四組分測定法》(替代SARA方法)

　　四、系統概述

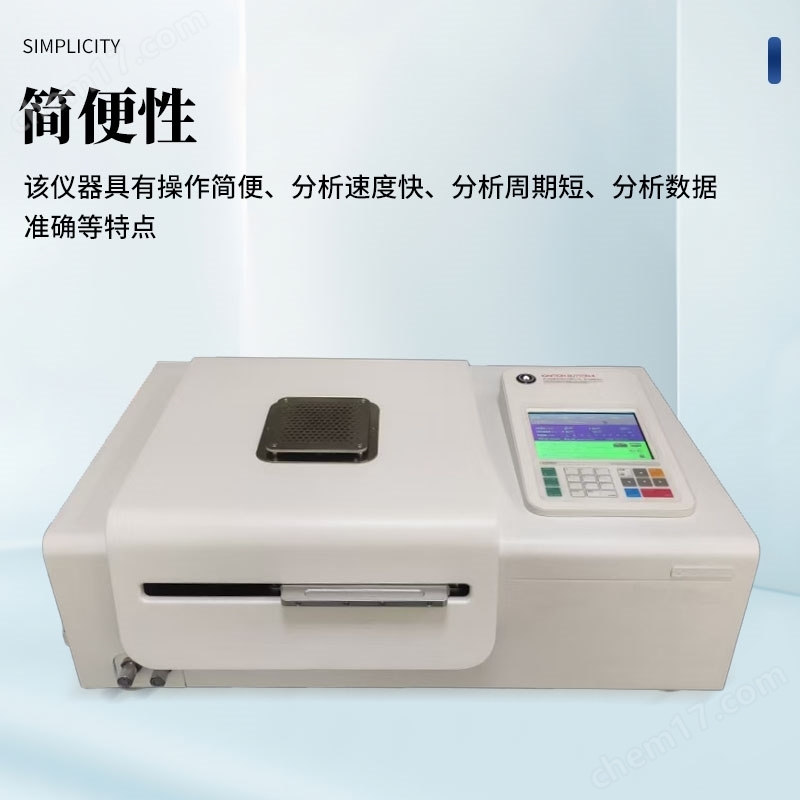

　　1、簡便性：該儀器具有操作簡便、分析速度快、分析周期短、分析數據準確等特點。

　　2、環保性：由于使用甲苯為溶劑且用量極少，大大降低了對人體的損害，有利環保和操作人員健康。

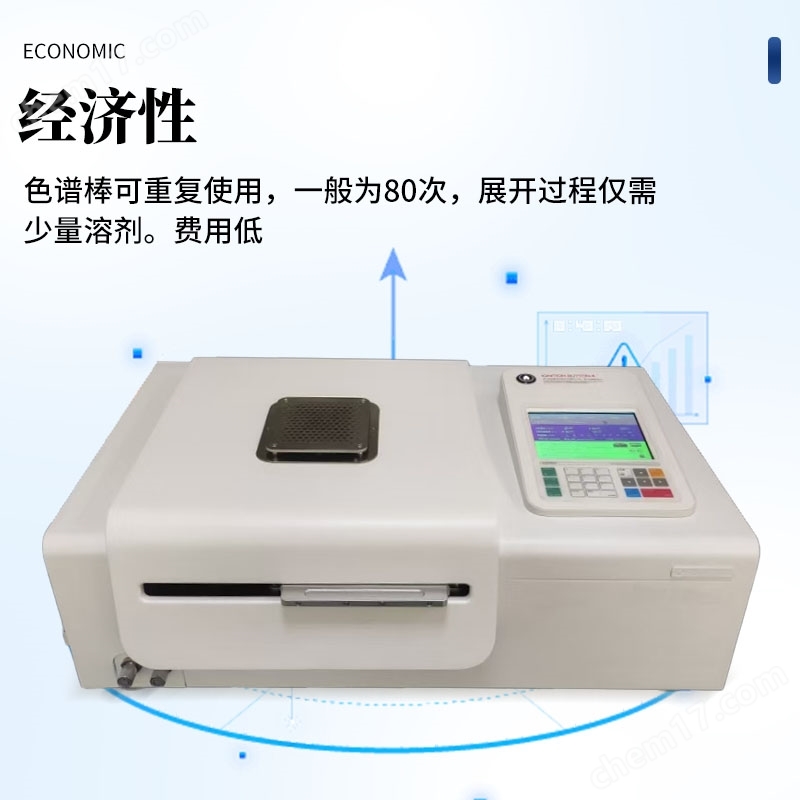

　　3、經濟性：色譜棒可重復使用，一般為80次，展開過程僅需少量溶劑。費用低。

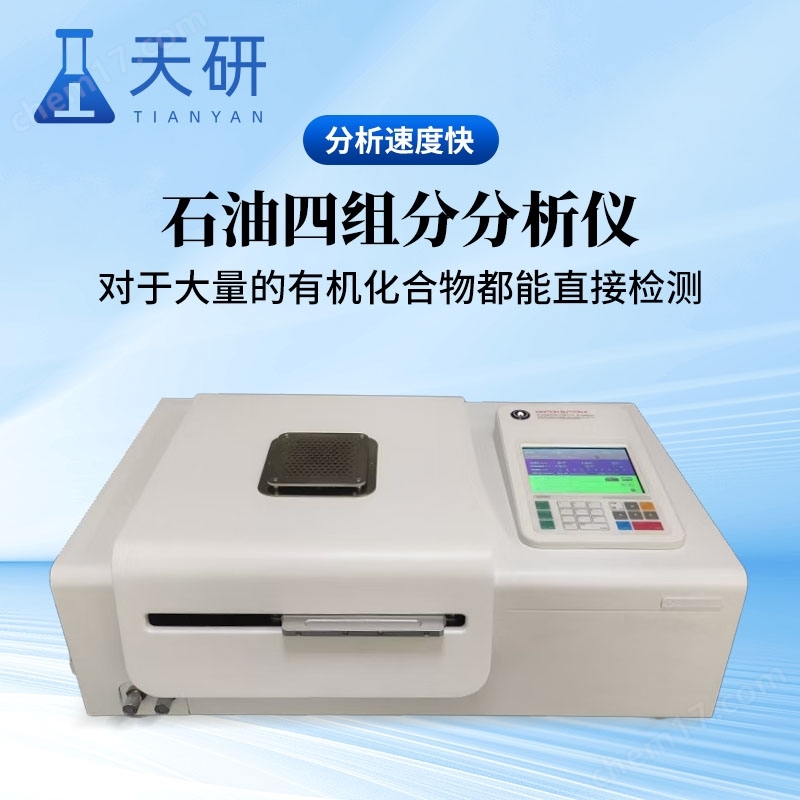

　　4、廣泛性：對于大量的有機化合物都能直接檢測。

　　5、智能性：CG-CF12棒狀薄層色譜儀的數據處理系統，智能化程度高，分析數據支持保存且譜圖可以再現處理。

　　五、技術參數

　　1. 硬件部分

　　1.1.FID穩定時間：<1min，檢出極限<1×10-11g/s;檢測范圍： 0.001%～100.0%;

　　1.2.氫氣流速：0-500mL/min可調;空氣流速：0-2000mL/min可調;

　　1.3.極化電壓：265V;意外熄火自動點火;

　　1.4.掃描速度：可選擇30秒、40秒兩個固定檔位，自定義時間5-50秒/根，自定義速度從50-520mm/min任設;

　　1.5. 活化速度：可選擇30秒、45秒，60秒三個固定檔位。

　　點樣量：0.1ug～40ug;

　　*1.7.薄層色譜棒：針對不同實驗要求，可兼容使用 (直徑0.9mmx;長度153mm;涂層長度130mm)的薄層棒以及(直徑1mm;長度163mm;涂層長度140mm)兩種規格的薄層棒，吸附劑為硅膠/氧化鋁;可重復使用80~100次;

　　1.8.操作方式：可一次性裝入1～10根色譜棒，可按需求自由選擇色譜棒的數量，計算機自動采集存儲數據;

　　1.9.信號輸出：0mv，1000mv;可適應不同濃度的樣品，擁有10-8、10-9、10-10、10-11 4個檔位的信號強度可調節。

　　1.10.輸入阻抗大于10兆歐;

　　1.11.動態范圍107，線性度±0.1%;

　　1.12.采樣頻率為10，25，50次/秒;

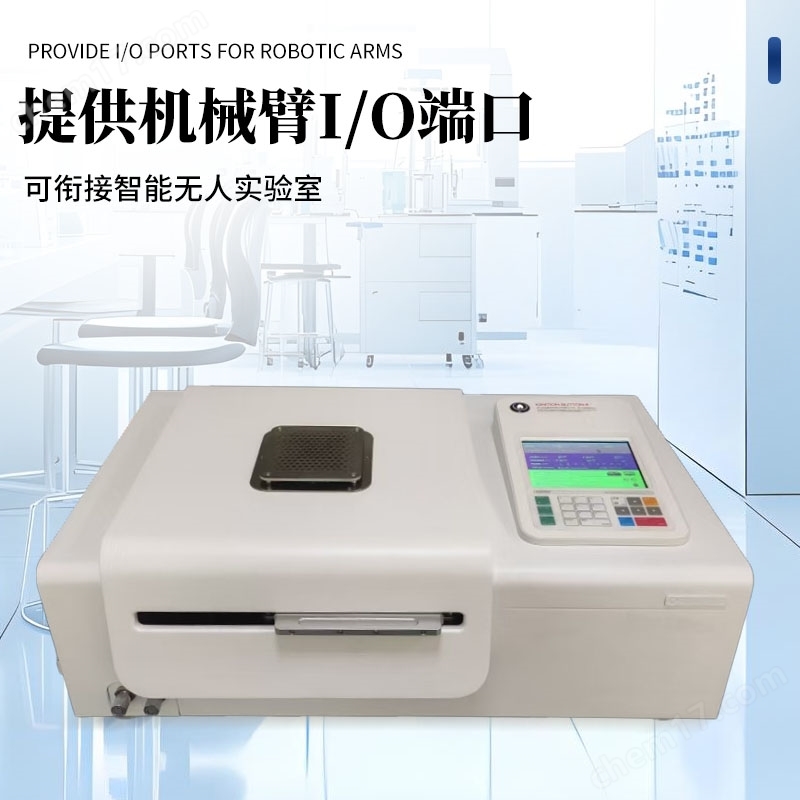

　　*1.13 提供機械臂I/O端口, 可銜接智能無人實驗室。

　　*1.14.RS232/USB通訊方式與電腦連接，可用自動進行Cut Apart采集，自動Timeline alignment輸出，也可用鍵盤快捷鍵或鼠標手動控制譜圖采集;

　　*1.15 擁有PPS局部掃描功能。

　　*1.16 擁有配套的「薄層色譜自動組分展開臺」, 薄層色譜自動組分展開臺按照SH/T0753、SY/T 5119、SN/T 3118等標準中的實驗要求設計, 將其中薄層色譜展開步驟需要人工觀測，計時，轉移的步驟，通過機械臂自動完成, 從人工的9～12個步驟，優化到2～3個步驟 , 薄層色譜棒分離完成后通過「棒狀薄層色譜儀」直接生成實驗結果;每次可分離1-10個樣品;每次分析時間：可根據不同實驗, 實驗時長為10min～120min;展開室溫度可控范圍： 10～40℃(制冷/加熱); 分析室濕度：全季節恒定濕度30%~60%，補液排液方式：通過耐腐蝕液位傳感器檢測，自動補液, 自動換液。紫外查看燈：365nm，8寸彩色高清觸摸屏。

　　2. 軟件部分

　　可自動識別譜圖中的拖尾峰，前后肩峰，鋸齒峰，溶劑峰;

　　具有溫度漂移自動校零功能;

　　具有數據誤差自動校準功能;

　　分析過程中可自動調整峰寬和斜率的參數;

　　基線自動跟蹤，自動劃分色譜峰類型以及峰的起落點;

　　可自由靈活的編輯譜圖，擁有手動積分功能，手動編輯譜圖中的峰，手動調整峰基線，手動調整切割峰的時間線;

　　積分靈敏度1微伏·秒，最小分辨率0.1微伏，最小峰寬0.1秒;

　　擁有實驗數據再分析功能，實驗的歷史記錄可自動保存歸檔;

　　可指定定量計算方法：歸一法，校正歸一法，內標法，分組法，外標法，指數法;

　　實驗數據報告可與Microsoft Excel、Word等軟件共享，可自動輸出報告打印;

　　3. 石油四組分分析儀配套部分

　　空氣氣源： 輸出流量0-2L/min;輸出壓力0-0.4MPa;

　　3.2. 氫氣氣源： 輸出流量0~310 ml/min;輸出壓力0.02~0.4MPa

　　3.3. 樣品展開臺：可自動分離樣品組分，一次可分離1-10個樣品，分析室晾干溫度：10～40℃(制冷/加熱)，分析室濕度：全季節恒定濕度，紫外查看燈：365nm，8寸彩色高清觸摸屏
