代理 YD9952A-1手持式多功能電氣安規測試儀

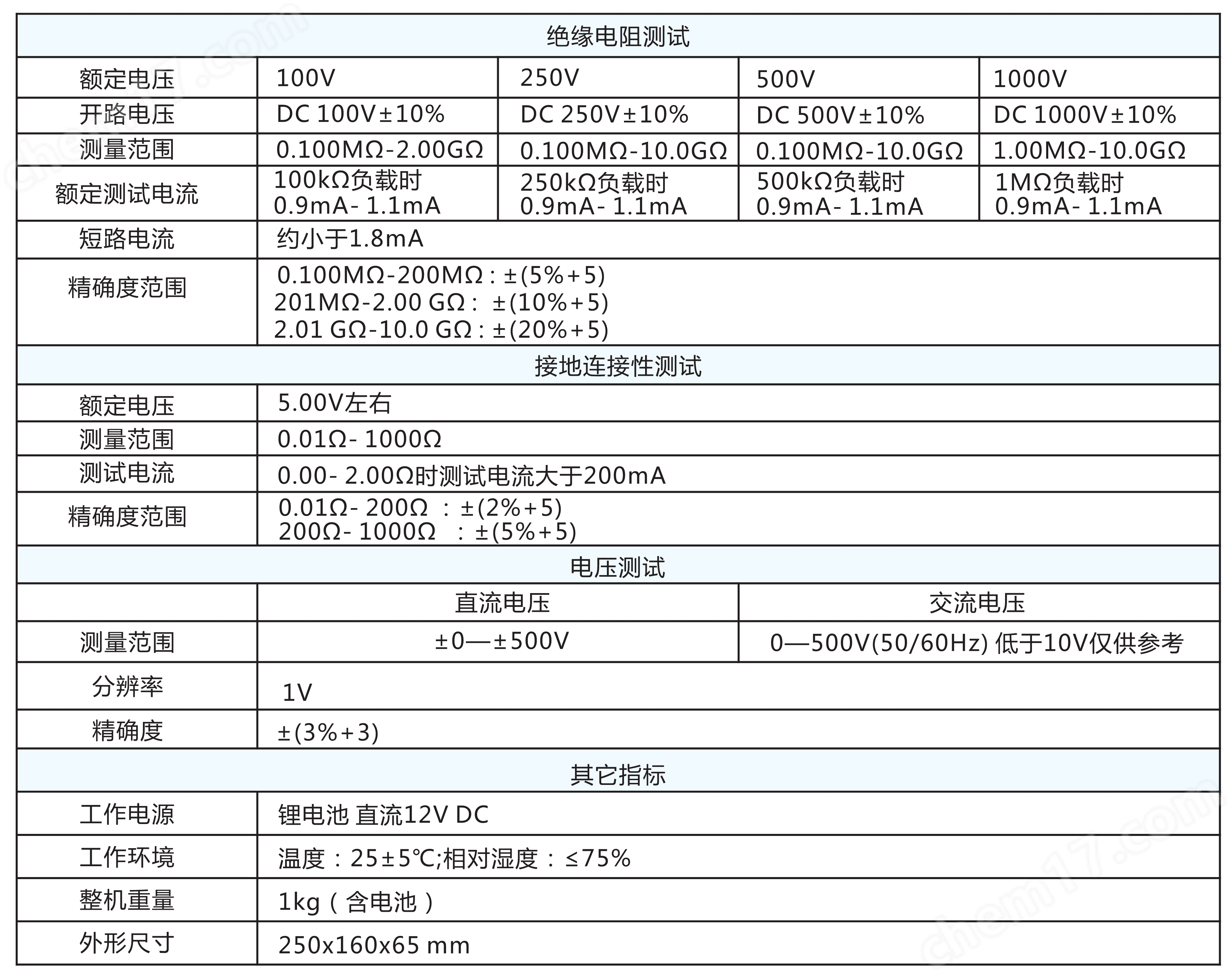

一 概述1 用途：YD3013/YD5013 型耐壓測試儀系列產品，主要用于電子元器件，電子設備、電線電纜、勞保用品等的耐壓檢測，還可用作為極化電源等。該系列產品的電路設計，可靠性好。該儀器設計系列化、組合化，可根據用戶要求作出參數和功能的修正,廣泛地滿足了各種用戶的需求。2 型號及意義：該系列產品的典型儀器輸出電壓為30KV（YD3013）；50KV（YD5013）等，根據用戶要求，輸出電壓可作變更。二 技術指標1 電源：AC 220V±10%，50Hz±5Hz.2 輸出電壓精度：±5%±3 個字。3 切斷電流選擇：AC:0.3～100mA4 切斷電流精度：±（5%±0.1mA）5 測試時間：0~100S 及手控6 工作環境：溫度： 0~35℃濕度： ≤80%RH大氣壓：≤86KPa~106Kpa三 儀器外形說明1 前面板簡介：（前面板圖見附圖一）⑴ 產品型號名稱⑵ 電壓顯示：指示儀器輸出的電壓值，交流電壓指示有效值。⑶ 電流顯示：指示被測試件中的電流，交流電流指示有效值。⑷ 報警指示燈：當被測試件中的電流超過預置電流值時，儀器測試電壓被切斷，同時報警，該指示燈亮 1 秒鐘，并附有報警聲。⑸ 高壓指示燈：該指示燈亮表示儀器有一定的測試電壓輸出，即按啟動開關后，該指示燈亮，儀器進入測試狀態。⑹ 調壓旋鈕：調節該旋鈕可以改變測試電壓的量值，順時針旋轉，測試電壓量值增高，反之降低。⑺ 電源開關：通斷儀器工作電源。⑻ AC/DC 選擇開關：該開關選擇表頭讀數為交流電壓值或直流電壓值。⑼ 電流設置旋鈕：將設置/測試轉換開關按在設置位置時，由該旋鈕進行電流設置，設置范圍 0.1～２０mA⑽ 電流設置／測試選擇按鈕：按住該按鈕，電流表顯示設置量值；松開該按鈕電流表顯示被測件流過的電流。⑾ 時控撥盤：選擇測試時間值，該撥盤為二位，可以從零秒按增、減１秒的方式選擇至９９秒。⑿ 時控選擇開關：選擇時控器是否工作，撥至通的位置時，時控器在啟動后工作。⒀ 啟動按鈕：按一下該按鈕，儀器有一定的高電壓輸出。⒁ 復位按鈕：按一下該按鈕，測試電壓被切斷。注：單交流或單直流無“ＡＣ/ＤＣ”開關２ 后面板說明：（后面板圖見附圖二）⑴ 保險絲座：按裝 BGXP5×20/5A 保險絲。⑵ 電源輸入插座：輸入儀器的工作電源（220V AC/50Hz）⑶ 接地柱：將儀器外殼與大地相連接。⑷ 連接插座：將控制部分與高壓發生部分相連接。⑸ 蜂鳴器：當被測產品的電流超過設置的切斷電流時該蜂鳴器鳴叫，表示該被測產品不合格。３ 高壓發生部份說明：（高壓發生部份見圖三）⑴ 交直流轉換柱：該轉換柱是用作短路高壓變壓器內高壓硅堆，當交流測試時，將交直流轉換柱插入高壓變壓器內并擰緊，短路高壓硅堆；當直流測試時，將交直流轉換柱取出，并將連接高壓電容的連接線接上。⑵ 高壓輸出端：輸出ＡＣ或ＤＣ測試電壓。⑶ 高壓電容：當交流測試時，斷開高壓電容與高壓變壓器輸出端的連接。⑷ 被測端：儀器的低壓測試端。⑸ 連接插座：將控制器部分與高壓發生部分相連接。注：單交流的無高壓電容。 四 附件說明1 電源線：聯接儀器所需要的電源。2 航空電纜：聯接控制器與高壓發生部分。3 高壓測試線：聯接高壓端與被測件。4 低壓測試線：聯接被測端與被測件的另一端。5 交直流轉換線：直流用而交流不用。6 放電棒：用于換取試件和測試完后對殘余電荷的放電。五 工作原理１ 儀器的構成框圖，該儀器主要由調壓部分；升壓部分；整流濾波部分；控制部分；電壓顯示部分；電流取樣部分；報警部分等組成。２ 部分原理簡介2.1 調壓部分調壓是通過調節調壓器進行升壓。2.2 高壓的產生調壓器的輸出電源供給高壓變壓器，經升壓產生交流電壓。如需直流電壓經整流濾波產生直流負高壓。2.3 電壓顯示高壓取樣后經整流電流整流，然后供給電壓表指示。2.4 漏電流取樣采用運放組成“I-V”轉換電路，將漏電流轉換成對應的電壓。當這一電壓≥限定值時，儀器切斷高壓，并產生報警信號
