TBPCP3脈沖電流監測探頭

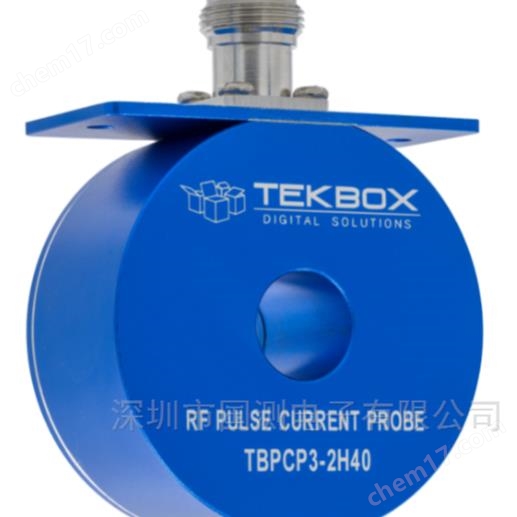

TBPCP3脈沖電流監測探頭 TBPCP3-2H40 是一款射頻脈沖電流監測探頭。該探頭的 3dB帶寬為 2Hz至 40MHz，其特性在 0.1Hz至 100MHz的頻率范圍內得到表征。TBPCP3-2H40 通常用于時域中的浪涌或射頻脈沖電流監測應用，與通常用于頻域測量的電磁兼容性應用的射頻電流監測探頭不同。射頻電流監測探頭的孔徑為 15mm。當以50Ω終端時，傳輸阻抗為-20dBΩ / 0.1V/A，以高阻抗負載時為 0.2 V/A。典型 3db帶寬為2Hz至 40MHz。
TBPCP3脈沖電流監測探頭 TBPCP3-05H30 是一款射頻脈沖電流監測探頭。該探頭的 3dB帶寬為 0.5Hz至30MHz，其特性在0.1Hz至100MHz的頻率范圍內得到表征。TBPCP3-05H30 通常用于時域中的浪涌或射頻脈沖電流監測應用，這與通常用于頻域測量的電磁兼容性應用的射頻電流監測探頭不同。射頻電流監測探頭的孔徑為 15mm。當以 50Ω終端時，傳輸阻抗為 -26dB Ω / 0.05 V/A，而以高阻抗負載時為 0.1V/A。典型的 3dB帶寬為 0.5Hz至30MHz。
TBPCP3脈沖電流監測探頭 TBPCP3-20H70 是一款射頻脈沖電流監測探頭。該探頭的 3dB帶寬為 20Hz至70MHz，其特性在1Hz至100MHz的頻率范圍內得到表征。TBPCP3-20H70 通常用于時域中的浪涌或射頻脈沖電流監測應用，這與通常用于頻域測量的電磁兼容性應用的射頻電流監測探頭不同。射頻電流監測探頭的孔徑為15mm。當以50Ω終端時，傳輸阻抗為-12dBΩ/ 0.25 V/A，而以高阻抗負載時為 0.5 V/A。典型的3dB帶寬為20Hz至70MHz。
TBPCP3-100H80 是一款射頻脈沖電流監測探頭。該探頭的3dB帶寬為100Hz至80MHz，其特性在1Hz至100MHz的頻率范圍內得到表征。TBPCP3-100H80 通常用于時域中的浪涌或射頻脈沖電流監測應用，與通常用于頻域測量的電磁兼容性應用射頻電流監測探頭不同。射頻電流監測探頭的孔徑為15mm。當以50Ω負載終止時，傳輸阻抗為-6dBΩ/ 0.5 V/A，而以高阻抗負載時為 1 V/A。典型的 3dB帶寬為 100Hz至80MHz。
2. 技術指標
TBPCP3-2H40 | |
頻率范圍 | 0.1Hz – 100MHz |
3 dB 頻率范圍 | 2Hz – 40MHz@50+50 ohm環路中測量 |
傳輸阻抗@50歐負載 | -20 dB Ω，0.1V/A |
傳輸阻抗@高阻： | 0.2 V/A |
探頭端口阻抗 | 50 Ω |
下降率 | < 0.3% /ms |
上升時間 | < 9 ns |
Max. RMS 電流 | 40A |
最大脈沖電流 | 2000A |
電流時間積 | 0.1 A/s |
最大溫度 | 80 ℃ |
孔徑 | 15 mm |
外徑 | 61 mm |
高度 | 30 mm |
重量 | 320 g |
連接器類型 | N @母頭 |
質保 | 1年 |
標準配置 | 說明書、線纜、轉接頭 |
TBPCP3-05H30 | |
頻率范圍 | 0.1Hz – 100MHz |
3 dB 頻率范圍 | 0.5Hz – 30MHz@50+50 ohm環路中測量 |
傳輸阻抗@50歐負載 | -26 dB Ω，0.05V/A |
傳輸阻抗@高阻： | 0.1 V/A |
探頭端口阻抗 | 50 Ω |
下降率 | < 0.12% /ms |
上升時間 | < 10 ns |
Max. RMS 電流 | 55A |
最大脈沖電流 | 5000A |
電流時間積 | 0.25 A/s |
最大溫度 | 80 ℃ |
孔徑 | 15 mm |
外徑 | 61 mm |
高度 | 30 mm |
重量 | 320 g |
連接器類型 | N @母頭 |
質保 | 1年 |
標準配置 | 說明書、線纜、轉接頭 |
TBPCP3-20H70 | |
頻率范圍 | 0.1Hz – 100MHz |
3 dB 頻率范圍 | 20Hz – 70MHz@50+50 ohm環路中測量 |
傳輸阻抗@50歐負載 | -12 dB Ω，0.25V/A |
傳輸阻抗@高阻： | 0.5 V/A |
探頭端口阻抗 | 50 Ω |
下降率 | < 6% /ms |
上升時間 | < 9 ns |
Max. RMS 電流 | 8A |
最大脈沖電流 | 1500A |
電流時間積 | 0.03 A/s |
最大溫度 | 80 ℃ |
孔徑 | 15 mm |
外徑 | 61 mm |
高度 | 30 mm |
重量 | 320 g |
連接器類型 | N @母頭 |
質保 | 1年 |
標準配置 | 說明書、線纜、轉接頭 |
TBPCP3-100H80 | |
頻率范圍 | 0.1Hz – 100MHz |
3 dB 頻率范圍 | 100Hz – 80MHz@50+50 ohm環路中測量 |
傳輸阻抗@50歐負載 | -6 dB Ω，0.5V/A |
傳輸阻抗@高阻： | 1 V/A |
探頭端口阻抗 | 50 Ω |
下降率 | < 0.02% /us |
上升時間 | < 8 ns |
Max. RMS 電流 | 3A |
最大脈沖電流 | 600A |
電流時間積 | 0.007 A/s |
最大溫度 | 80 ℃ |
孔徑 | 15 mm |
外徑 | 61 mm |
高度 | 30 mm |
重量 | 320 g |
連接器類型 | N @母頭 |
質保 | 1年 |
標準配置 | 說明書、線纜、轉接頭 |
