MST-04-60M 增田制作所MASUDA吸油過濾器MST-04
- 公司名稱 昆山瑞騰精密自動化有限公司
- 品牌 MASUDA/增田
- 型號 MST-04-60M
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/7/28 16:31:29
- 訪問次數 44
聯系方式：林冠毅15995605811 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 環保,化工,石油,能源,綜合 |
|---|

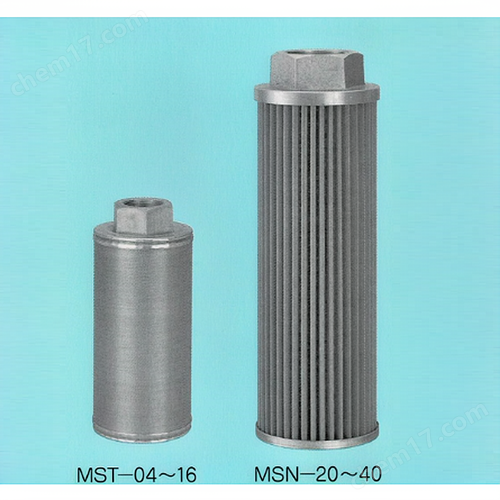

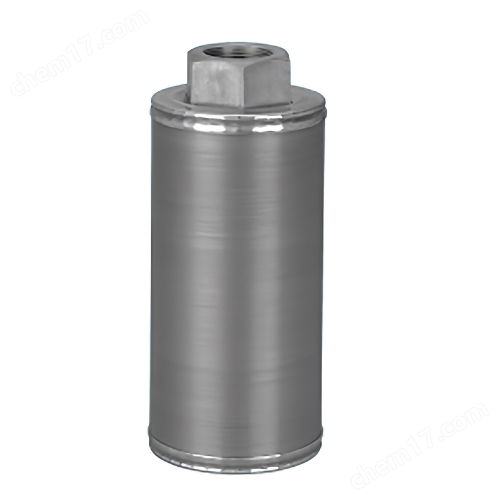

MST型 吸附式過濾器
■特徴
● 鋁合金材質，輕量。
● 網眼為凹槽狀，不易松開。
● 網眼的形狀特殊。表面光滑，因此灰塵附著在表面后，可用柔軟的布
或洗滌劑輕松擦拭去除。
(恢復率90％～100％)
● 消泡性高，不易對泵和附屬設備產生影響。
■適用流體
?一般礦物油
?磷酸酯系
?脂肪酸酯系
如果使用水-乙二醇系，請使用W-MSN型或W-MSY型。
モデル番號コード 表示例 : MST-08-100M
| MST | - | 08 | - | 100M |
| ? 機種 | ? 接続口徑 | ? エレメント精度 (メッシュ表示) |
仕様
| 接続口徑?接続方法?流量表 (動粘度50mm2/s,150メッシュ アルミノッチワイヤ) | |||||||
| ? 機種 | ?接続口徑 | 接続方法 | 流量 （L/min） | 圧力損失 （kPa） | 図面及びカタログ | ||
| 記號 | 呼び徑 | ||||||
| MST | 04 | 15A | Rc1/2 | 30 | 6 | 図面(pdf)/ 姿図(dxf) | カタログ(pdf) 総合図(pdf) 取扱説明書(pdf) |
| 06 | 20A | Rc3/4 | 40 | 5 | 図面(pdf)/ 姿図(dxf) | ||
| 08 | 25A | Rc1 | 60 | 図面(pdf)/ 姿図(dxf) | |||
| 10 | 32A | Rc1 1/4 | 120 | 6 | 図面(pdf)/ 姿図(dxf) | ||
| 12 | 40A | Rc1 1/2 | 180 | 7 | 図面(pdf)/ 姿図(dxf) | ||
| 16 | 50 | Rc2 | 300 | 図面(pdf)/ 姿図(dxf) | |||
| ?エレメント精度（メッシュ表示） | |
| 記 號 | エレメント精度 |
| 無記號 （150M） | 100μ |
| 60M | 250μ |
| 100M | 150μ |
| 200M | 75μ |
| 250M | 60μ |
增田制作所（MASUDA）
濾芯
MST 系列：具有良好的過濾精度和納污能力，能夠有效過濾油液中的雜質，保護液壓系統的正常運行。
MSN 系列：采用特殊的過濾材料，可適應不同的工作環境和介質，過濾效率高，使用壽命長。
W-MSN 系列：在 MSN 系列的基礎上進行了改進，增加了防水、防潮等功能，適用于潮濕或惡劣的工作條件。
MSY 系列：具有較高的強度和穩定性，能夠承受較大的壓力差，確保過濾效果的可靠性。
過濾器
通用型過濾器：包括 FSA 系列、FS 系列、FS32 系列等，可廣泛應用于各種液壓系統，對油液進行粗濾或精濾，保護系統中的元件免受雜質的侵害。這些過濾器結構緊湊，安裝方便，具有良好的過濾性能和抗污染能力。
低壓過濾器：如 VLF-R 系列、VLM-R 系列等，主要用于低壓液壓系統，能夠有效地過濾油液中的污染物，防止堵塞和磨損，保證系統的穩定運行。
高壓過濾器：像 APL 系列、HLF 系列等，適用于高壓液壓系統，具有高強度的過濾元件和耐壓外殼，能夠在高壓下保持良好的過濾效果，確保系統的安全和可靠性。
緊湊型過濾器：例如 MAR 系列、VLR 系列等，體積小巧，重量輕，適用于空間有限的場合，同時具備良好的過濾性能和便捷的安裝方式。
附件：包括注油口 OFI、MSA、MB 等，這些附件與過濾器和濾芯配合使用，方便了設備的維護和保養，提高了系統的整體性能。
| 增田制作所MASUDA製品一覧 | ||||
| サクション?フィルタ | ||||
| サクションストレーナー | ||||
| SCUTION STRAINER | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| MST | 04～16 | 1/2～2B(15～50A) | アルミノッチワイヤ式 | |
| 総軽合金製 | ||||
| W-MSN | 01～03 | 1/8～3/8B(6～10A) | ステンレス一重金網タイプ | |
| 一般鉱物油及び , 難燃性作動油に対応 | ||||
| MSN | 04～40 | 1/2～5B(6～125A) | ステンレス金網タイプ | |
| MSY | 04～24 | 1/2～3B(15～80A) | ステンレス星型金網タイプ | |
| コンパクトサイズのサクションストレーナ | ||||
| サクションラインフィルタ | ||||
| SUCTION LINE FILTER | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| FSA | 06～24 | 3/4～3B (20～80A) | 可変容量ポンプに最適 | |
| フィルタ內のエア溜まり削減 | ||||
| FS | 04～24 | 1/2～3B (15～80A) | エレメントの取り出し裝著が簡単 | |
| タンク上面に設置可能 | ||||
| 小型で軽量 | ||||
| VLF | 06～48 | 3/4～6B (20～150A) | バルブレスフィルタ | |
| VLM | 04～24 | 3/4～3B (15～80A) | ご要望により特殊品の設計?製作を致します | |
| VLM | 32～64 | 4～8B (100～200A) | 大口徑 | |
| SQ | 04～08 | 1/2～1B (15～25A) | スケアフィルタ | |
| 圧力ラインフィルタ | ||||
| 圧力ラインフィルタ | ||||
| LINE FILTER | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| APL | 03～24 | 3/8～3B (10～80A) | 3.5MPa | ケーシングにアルミ合金を採用し |
| 軽量?コンパクトなフィルタ | ||||
| LMT | 01～03 | 1/8～3/8B (6～10A) | 4MPa | 本體ダクタイル鋳鉄の為堅牢 |
| LMT-N | 04 , 06 | 1/2 , 3/4B (15～20A) | 3.5MPa | 本體アルミダイカストの為軽量 |
| FPM | 03～12 | 3/8～1 1/2B (10～40A) | 7MPa | |
| HLF | 06～16 | 3/4～2B (20～50A) | 21MPa | |
| 低圧ラインフィルタ （リターンラインフィルタ） | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| FR | 04～24 | 1/2～3B (15～80A) | 1MPa | |
| VLF-R | 06～48 | 3/4～6B( 20A～150A) | 1MPa | バルブレスフィルタ |
| VLM-R | 04～24 | 1/2～3B (15～80) | 1MPa | |
| VLM-R | 32～64 | 4～8B (100～200A) | 1MPa | 大口徑 |
| LMT | 32～48 | 4～6B (100～150A) | 1MPa | 大口徑 |
| LPF | 06 , 08 | 3/4 , 1B (20 , 25A) | 0.7MPa | カートリッジフィルタ |
| FPL | 06 , 08 | 3/4 , 1B (20 , 25A) | 1.5MPa | 本體ダクタイル鋳鉄 |
| BS/BR | 32～48 | 4～6 (100～150A) | 1MPa | 大容量タイプ |
| リターンラインフィルタ | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| MAR | 08～12 | 3/4～1 1/2B(20～40A) | 1MPa | ケーシングにアルミ合金を採用し |
| 軽量?コンパクトなフィルタ | ||||
| VLR | 06～12 | 3/4～1 1/2B(20～40A) | 1MPa | 本體ダクタイル鋳鉄の為堅牢 |
| 積層弁フィルタ | ||||
| モジュラーフィルタ | ||||
| 型 式 | シリーズ | 製作範囲 | 使用圧力 | 記 事 |
| MODEL | SERIES | RANGE | PRESSURE | DISCRIPTION |
| OFI | 1 | 1/8B (6A) | 21MPa | |
| エアブリーザ及び注油口 | ||||
| エアブリーザ | ||||
| 型 式 | シリーズ | 製作範囲 | 記 事 | |
| MSA | 60～1500 | 1/2～2B(15～50A) | ||
| MB | 02～24 | 1/4～3B(8～80A) | ||
| 注油口付エアブリーザ | ||||
| 型 式 | シリーズ | 注油ストレーナ徑 | 記事 | |
| MSA-C※※(-P) | 30T , 50T , 75T , 75TB | φ30 , φ50 , φ75 | IN , OUTバルブ付き製作可能 。 | |
| 接続管溶接タイプ製作可能（-P）。 | ||||
| MSA-V※※ | 22 , 30 , 50 , 70 | φ29 , φ50 , φ70 | ||
| MSA-T※※ | 30 , 40 | φ29 , φ37 | ||
| MSA-T※※K | 45 , 63 | φ45 , φ65 | 注油ストレーナ抜き出し可能。 | |
| MSA-G※※ | 30 , 40 | φ29 , φ37 | ||
| 注油口 | ||||
| 型 式 | シリーズ | 製作範囲 | 記 事 | |
| CV-※※ | 45 , 75 | φ45 , φ75 | キャップねじ式 | |
| MSA-C50T , 75Tと取付ピッチが同一。 | ||||
| OV-※※ | 50 , 63 | φ54 , φ67 | キャップワンタッチ式 | |
| オプション | ||||
| フィルタ取付金具 | ||||
| 型 式 | シリーズ | 製作範囲 | 記 事 | |
| K , Lx , U | ||||
| 電気接點付検知器 | ||||
| 型 式 | シリーズ | 製作範囲 | 記 事 | |
| DE , ME , TE | ||||
