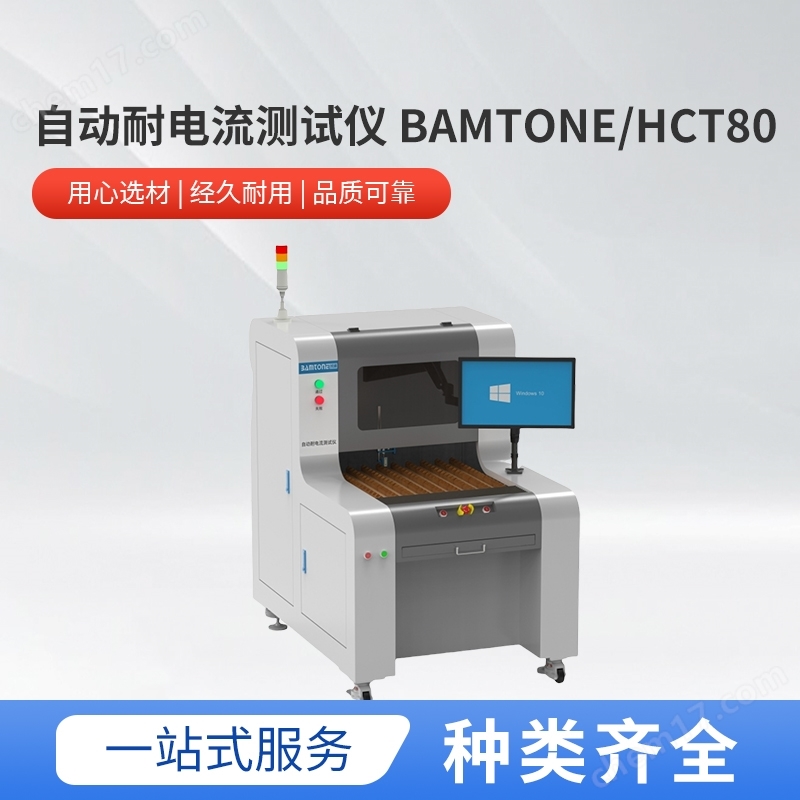

廣東HDI載板檢測儀自動耐電流測試儀的主要應用包括：

1. 評估電子設備的耐電流能力，確保其在高電流條件下的穩定運行。

2. 檢測電路板的電氣性能，包括但不限于電流、電壓和電阻的測量。

3. 診斷電路板的潛在損壞，通過測試其在特定電流條件下的反應來識別故障。

耐電流測試儀（HCT）的操作涉及對電子元件或電路板在特定電流條件下的穩定性、故障率和電性能進行細致的測試。它通過精確測量電流、電壓、電阻等關鍵參數，全面評估待測對象的耐電流性能、可靠性以及整體電氣特性。這些測試結果對于驗證電子設備是否符合設計規格和實際應用需求至關重要。通過這些數據，工程師可以做出準確的判斷，確保產品在推向市場前達到所需的質量標準。

本設備設計用于高效處理大型PCB板陣列，支持大尺寸達650x750mm的板陣列。用戶只需將搭載多個樣本的陣列板穩固地固定在設備底部，即可開始測試流程。

該設備具備一次性測試多塊樣本的能力，尤其適合對同類型產品進行高頻率的批量測試，這顯著提升了檢測工作的效率。其主要測試功能包括：

升溫：為測試樣品提供所需的溫度條件。

測試：對樣品在特定電流條件下的性能進行評估。

記錄：實時記錄測試過程中的關鍵數據。

生成報告：根據測試數據自動生成詳細的測試報告。

此外，設備還配備了精準的位置控制功能，確保測試過程的準確性和可重復性：

XYZ軸移動控制：允許用戶精確控制測試樣品在三維空間中的位置。

CCD巡點：通過CCD相機自動檢測和定位測試點。

視覺圖像顯示：提供測試區域的實時視覺反饋，便于監控和調整。

校正定位點：確保測試過程中的定位精度，避免誤差。

 組成部分

廣東HDI載板檢測儀自動耐電流測試儀是設計用來評估電子組件和電路板在不同電流條件下的性能和穩定性的關鍵設備。它由以下幾個關鍵部分組成：

1.載荷裝置：四線測試探頭-負責對測試樣品施加精確的電流載荷。其范圍和精度應根據具體的測試需求來設置，以確保測試的準確性。

2.電源：高精度可編程線性直流電源-提供所需的電壓和電流，具備高穩定性和靈活的功率調節能力。電源能夠控制電流類型和大小等關鍵參數，以適應不同的測試條件。

3.測量儀器：電壓電流雙顯表-實時監測測試樣品在電流載荷下的電壓、電流和溫度等關鍵參數。這些儀器能夠記錄數據，為后續分析提供依據。

4.控制程序：作為測試過程的大腦，控制器負責設定電流類型、大小和持續時間等參數，并管理測試數據的記錄和測試報告的生成。

5.數據分析與處理：軟件用于分析測試數據，并生成詳盡的測試報告。它提供多種算法和工具，以滿足不同測試需求，并能根據測試結果自動發出警報或提示。

6.保護措施：鑒于測試過程中電流的增加可能導致測試樣品如PCB電路板遭受短路或燒毀的風險，耐電流測試儀（HCT）配備了多重保護機制，包括電流限制、電壓限制（過壓保護）和過熱保護等，以確保測試的安全性。

規格

設備規格表：
