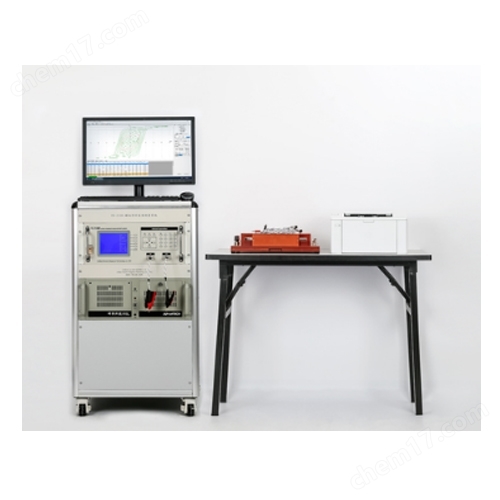

MKY-FE-2100M 硅鋼材料自動測量裝置

FE-2100M 硅鋼材料自動測量裝置適用標準

● GB/T3655-2008《用愛潑斯坦方圈測量電工鋼片（帶）磁性能的方法》

● JJG405-1986《硅鋼片（帶）標準樣品》

● GB/T13789-2008《用單片測試儀測量電工鋼（帶）磁性能的方法》

● IEC 60404-2《用愛潑斯坦方圈測量電工鋼片（帶）磁性能的方法》

● IEC 60404-3《用單片測試儀測量電工鋼片（帶）磁性能的方法》

● IEC 60404-6《磁性材料——第6部分：軟磁金屬材料和粉末冶金材料20Hz至200kHz頻率范圍磁性能的環形試樣測量方法》

FE-2100M硅鋼材料自動測量裝置硬件特點

● 采用32位ARM嵌入式高速處理器，具有強大的數據處理能力；

● 同步采樣技術，確保了采樣的準確性和重復性；

● 可獨立進行單點或多點測試（無需電腦），并采用320×240大屏幕液晶顯示，可顯示各種波形、曲線及測量結果，適合工廠企業現場測試的需要；

● 單點平均測試時間約3秒，40-1000Hz可直接采用在面板上操作測試完成；

● 能進行最大基波幅度10%諧波最大次數64的諧波測試和分析功能。

FE-2100M 硅鋼材料自動測量裝置軟件特點

● 可直接單機在線測量，液晶屏顯示所有參數和曲線；

● 與微機連接可進行自動控制，并對測試數據進行保存；

● 對重要參數提供分選功能（Br、Bm、Hc、Hm、Ps、ua）；

● 準確測量：頻率f 、初級電流峰值、次級電壓峰值、有功功率和視在功率；

● 準確測量：磁感強度Bm、勵磁磁場強度Hm、幅值磁導率ua 、損耗角δ和比總損耗Ps；

● 準確換算：彈性磁導率u’、粘性磁導率u”、電感磁導率uL、電阻磁導率uR、Q值和電感常數AL；

● 提供測試波形I-V-B、B-H磁滯回線（簇）、交流u&B-H磁導率曲線和磁化曲線和Ps-B比總損耗曲線報告。

● 有鎖定B、鎖定H和鎖定頻率f 測試功能；

● 有疊加諧波測試分析功能，包含選擇諧波次數；

● 諧波幅度等人為干預進行疊加，并進行諧波損耗的準確測量；

● 測試后自動完成數據計算，有自動校正量程系數功能。

● 文件系統采用數據庫格式，可直接打印或輸出測試結果到 Excel表格中。

● 文件管理功能強大，包含自動保存數據，刪除數據，清除全部數據等功能。

● 數據文件中包含完整的采樣數據、樣品參數和儀器參數，可輸入其它軟件。

1．系統參數

● 處理器     ：32位ARM嵌入式高速處理器

● 接口        ：RS232、可連接微機進行上位機軟件控制

● 顯示        ：320×240點陣 5.7寸液晶屏(高亮度LED背光)

2．內置勵磁電源技術參數

勵磁電源共有四種可選擇:500VA、1000VA、2000VA、5000VA。

● 輸出功率     ：500VA正弦波

● 輸出頻率     ：40Hz～1000Hz  細度＜設定值的萬分之一

● 頻率誤差     ：設定值±0.05％以內

● 輸出電壓     ：0～2～10～50～300V(有效值)四檔自動輸出

● 輸出電流     ：0～20～200～2000～20000 mA(峰值)四檔自動輸出

● 電壓失真度   ：優于0.5%

● 電壓穩定度   ：優于0.2%

● 信號產生方式 ：DDS數字頻率合成方式

● D/A轉換器   ：16Bit雙極性數模轉換器
