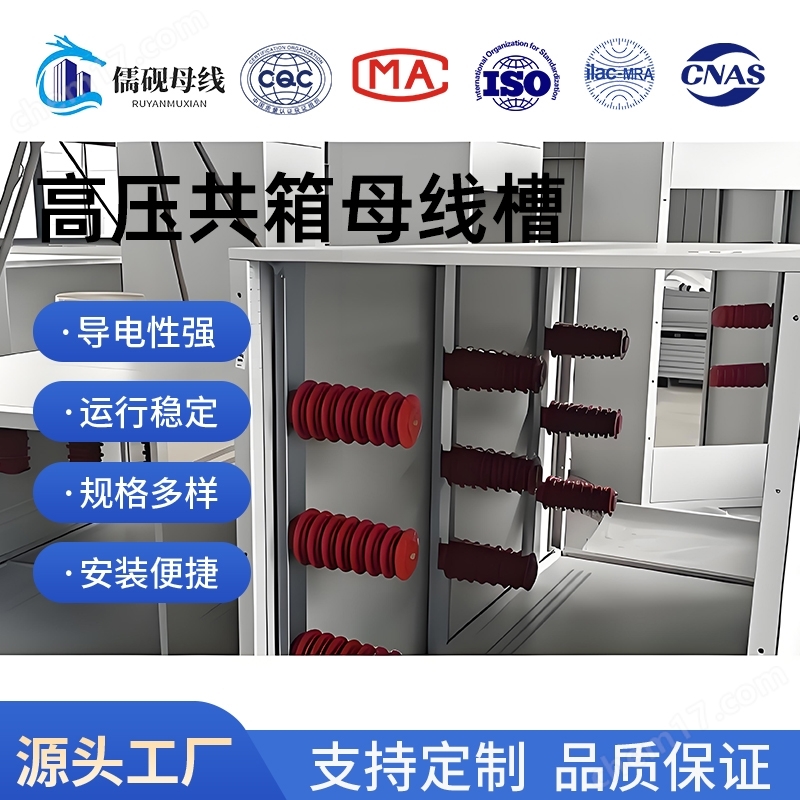

高壓共箱母線槽的結構組成

1.導體部分

導體是高壓電能的傳輸媒介，通常采用銅或鋁材料。銅導體具有良好的導電性能和抗腐蝕能力，但成本較高；鋁導體則具有較輕的重量和成本優勢。在設計中，會根據實際需要選擇材料，同時考慮到導體的截面積以滿足電流負載要求。

2.絕緣材料

母線的絕緣部分主要由高性能絕緣材料組成，如環氧樹脂、聚酯薄膜、陶瓷等。絕緣材料的性能直接影響到母線的安全性和可靠性。為了確保在高壓環境下絕緣性能良好，通常會采取多層絕緣設計和加強絕緣結構。

3.箱體結構

共箱結構的箱體通常采用鋼板或鋁合金制造，外表覆蓋絕緣材料，形成一個緊湊的封閉空間。箱體不僅起到機械保護作用，還能有效屏蔽電場分布，減少電磁干擾，保證系統的穩定運行。

4.連接端子與附件

端子部分用于連接外部電纜或變壓器，確保電流的順暢傳輸。連接部分設計要考慮到機械強度、電氣性能和防腐蝕性能，確保長時間穩定運行。

高壓大電流設備的理想選擇三箱共箱封閉母線系統外殼采用鋁合金或弱磁鋼板（不銹鋼）制造，內部導體為矩形、槽型母排（鋼或鋁），系統額定電流可達6300A，額定工作電壓達35KV。該系統可廣泛應用于發電機出線與變壓器之間或變壓器與高壓配電柜之間的電流傳輸，也可應用于發電機交、直流勵磁回路，變電所所用電引入或其它工業、民用設備的電源引線。安全可靠：母線導體選用優質高強度大爬距絕緣子支撐，使系統具有較高的抗短路電動性能，合理的絕緣子支撐間距的設置，充分避免了系統共振的危險，全連續外殼并多點接地方式杜絕了人身觸電危險。溫升低：母線外殼采用鋁合金或弱磁材料可避免感應渦流發熱，降低其溫升，同時提高了散熱性能，導體街頭表面采用鍍錫或鍍銀處理，降低了接觸電阻，使導體接頭處擁有較小溫升，提高了導電性能。
