日本MITUTOYO 大型CNC畫像測量機 QV ACCEL
- 公司名稱 成都藤田光學儀器有限公司
- 品牌 MITUTOYO/日本三豐
- 型號
- 產地 日本
- 廠商性質 代理商
- 更新時間 2025/7/30 13:36:48
- 訪問次數 37
聯系方式：蔡經理17780519478 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
日本HOYA豪雅(UV固化燈,玻璃鏡片)，日本MUSASHI武藏(點膠機)，日本KANOMAX加野(粒子計數風速儀)，日本FLUORO福樂(用于晶圓的搬 運)，日本AND艾安得(電子天平)
| 產地類別 | 進口 | 產品種類 | 白光測量機 |
|---|---|---|---|
| 工作方式 | 垂直式 | 工作原理 | 自動型 |
| 價格區間 | 面議 | 應用領域 | 綜合 |

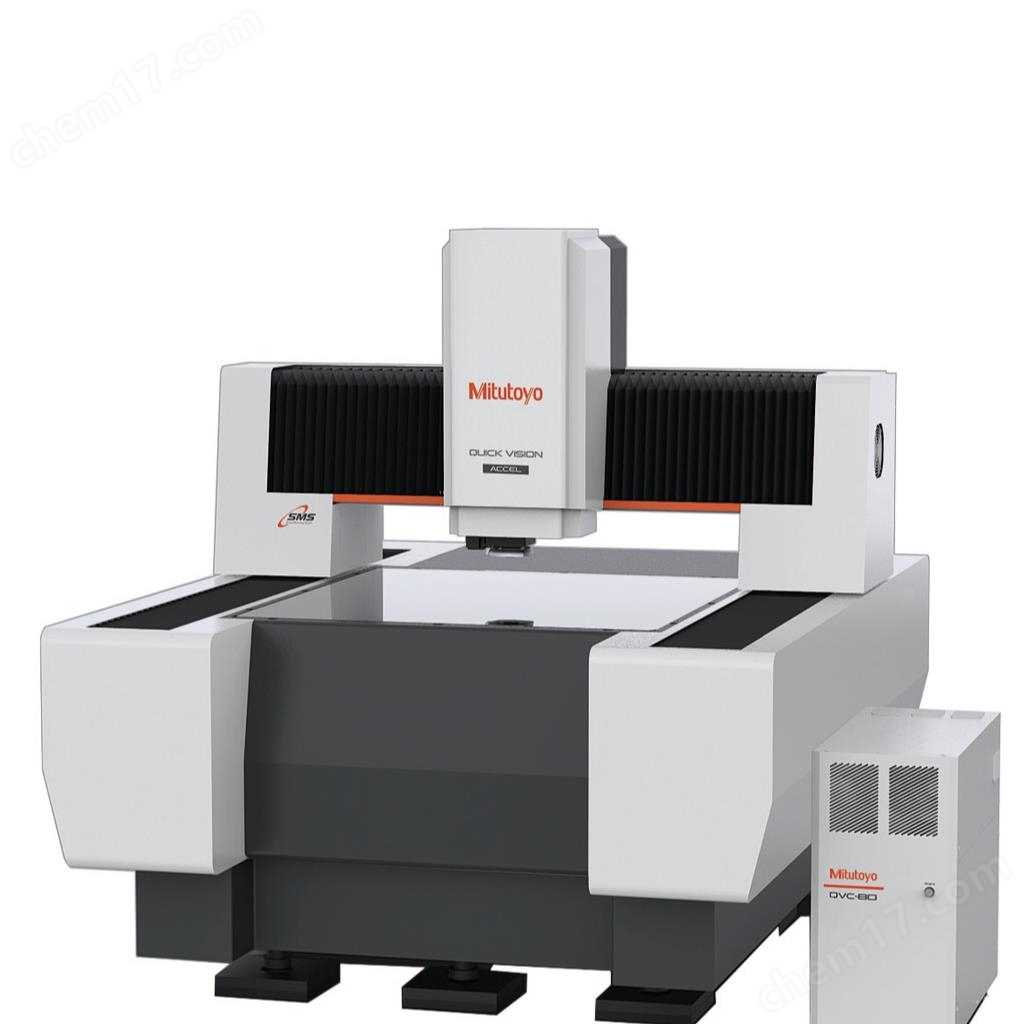

日本MITUTOYO 大型CNC畫像測量機 QV ACCEL
日本MITUTOYO 大型CNC畫像測量機 QV ACCEL
一、系統架構設計
三豐QV ACCEL系列采用模塊化龍門結構，主體框架為天然花崗巖材質（熱膨脹系數0.6μm/m·℃），配合THK直線導軌與三菱伺服電機驅動系統，實現X/Y/Z軸1000×800×600mm測量行程下的±1.5μm/m定位精度。核心光學單元搭載500萬像素CMOS傳感器（像素尺寸3.45μm）與遠心鏡頭，支持20X-200X電動變倍，搭配環形LED光源（8分區獨立控制），可適應鋁合金、碳纖維等不同反射率材料的邊緣提取。
二、高速測量技術
通過三豐MotionSync™技術，將CNC運動控制與圖像采集頻率同步至每秒30幀，較傳統機型提升40%效率。其AI視覺引導系統基于TensorFlow Lite框架開發，具備以下功能：
自動識別工件基準特征（圓孔/直線等）并建立坐標系
智能路徑規劃避免探頭碰撞
深度學習驅動的缺陷分類（劃痕/毛刺識別準確率≥99.2%）
三、環境適應性
內置三軸振動傳感器與16點溫度監測網絡，實時補償環境擾動。在溫度波動±2℃的車間環境下，8小時測量穩定性測試顯示：
尺寸重復性：≤1.2μm（3σ）
位置重復性：≤0.8μm（3σ）
四、智能制造集成
支持OPC UA協議與主流MES系統對接，提供：
測量數據XML實時上傳
SPC統計分析看板（CPK/PPK自動計算）
設備狀態遠程監控（OEE指標可視化）
五、典型應用案例
新能源汽車：電池托盤平面度檢測（測量節拍≤45秒/件）
航空航天：鈦合金結構件孔位公差分析（支持AS9100標準）
電子制造：5G基站散熱器鰭片間距測量（最小可測0.1mm間隙）
本系列已通過ISO 9001:2025質量管理體系認證，并提供三年關鍵部件保修服務。
