光伏電池板參數檢測儀

產品簡介：

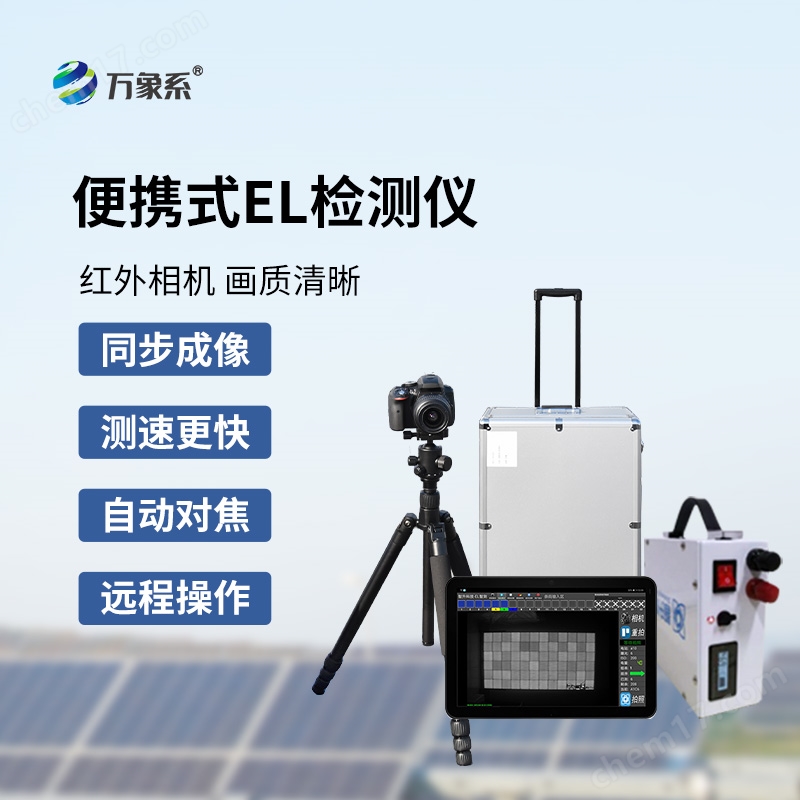

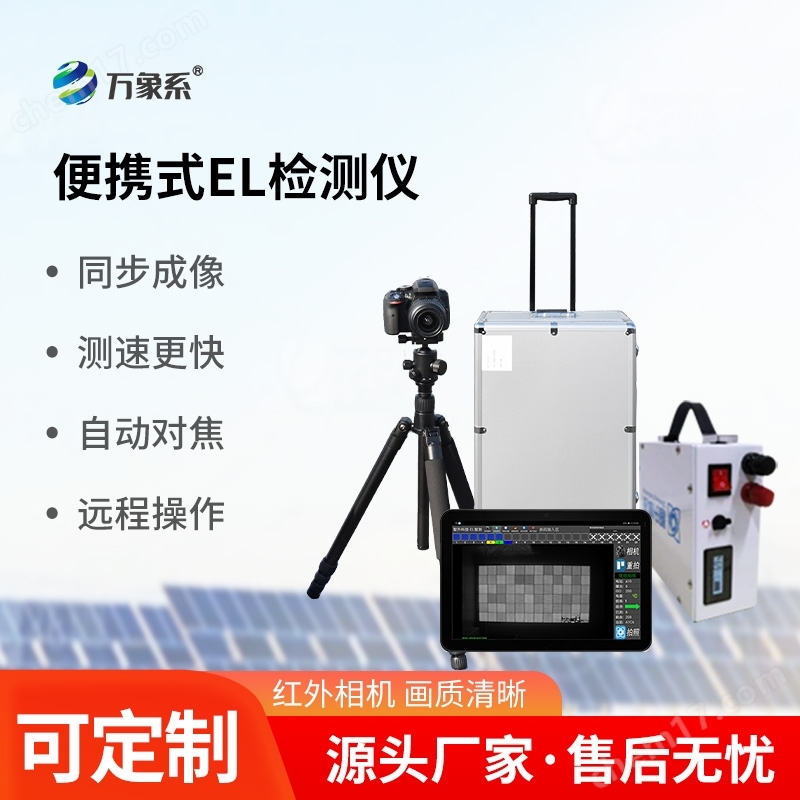

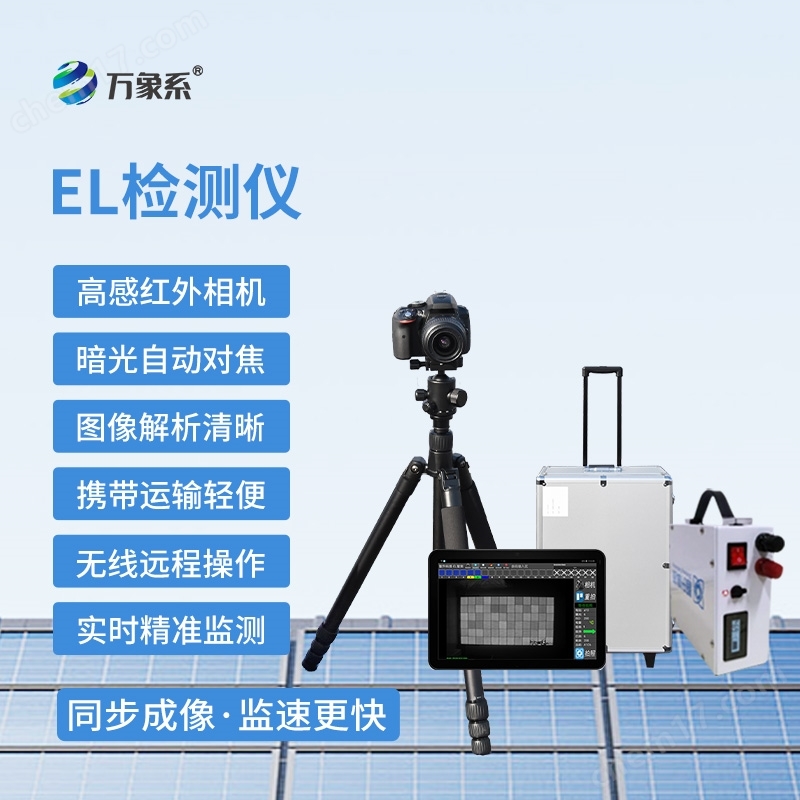

便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，

便攜式EL檢測儀搭載2400萬級紅外相機可有效幫助用戶發現光伏板內部直流質量問題，設備配套儲能電源與Wi-Fi無線控制模塊，現場的檢測使用更為便捷快速。

光伏電池板參數檢測儀應用場景：

適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測。

可識別缺陷類型：

隱裂破片碎片斷柵黑心虛焊

工藝污染低效率片黑邊燒結過刻穿孔

產品特點優勢：

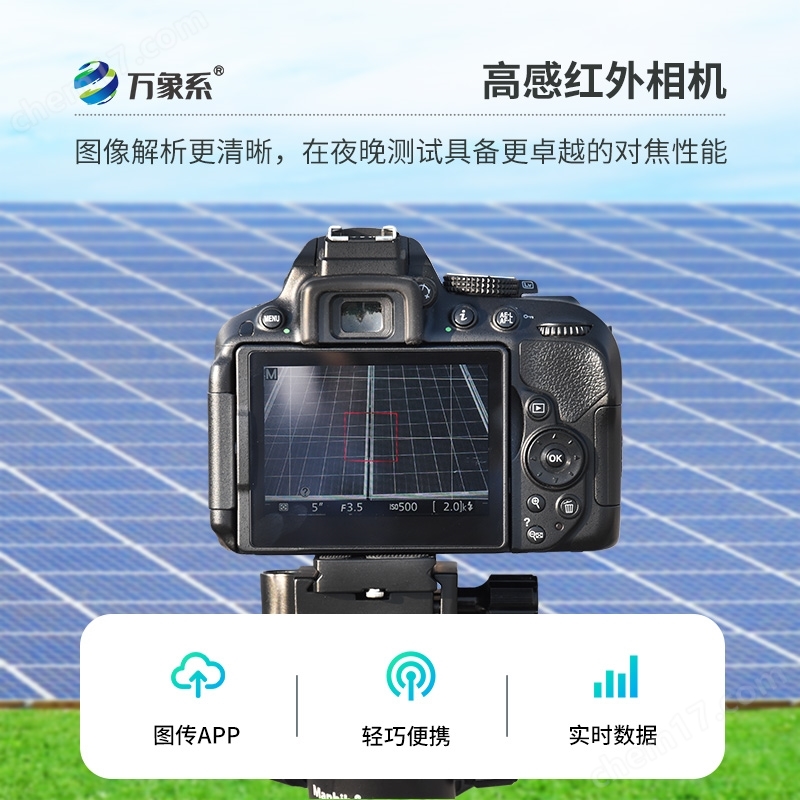

1、2400萬級高清紅外相機、EL畫質更清晰

2、全時自動對焦模塊成像精度更高

3、無線控制設備檢測，快速成像

4、程控恒流電源現場檢測實現24小時不間斷測試

5、平板電腦無線檢測圖傳查看無需相機查看檢測圖像

6、儲能電源現場檢測無需任何準備即可測試

7、2米碳纖維三腳架支架上組件多角度測試更便捷

8、整機無線遠程操作測試，一人即可完成整個項目

9、三防拉桿箱攜帶運輸輕便安全

應用領域：

場景工廠組件、倉庫組件、電站現場組件測試、

測試白天：戶外防紅外暗室測試;室內無太陽光環境測試 夜晚：直接三腳架測試，燈光月光無影響

對象晶硅組件、薄膜組件(可定制)

數量單塊組件成像檢測

規格參數：

模塊配置規格

相機模塊像素2416萬像素

分辨率6000x4000

芯片23.5x15.6mm、CMOS傳感器

紅外芯片Lailx9s鍺芯片 99.8%紅外折射率

精度1.0mm/pixel

檢測速度1～30s可調

弱電流測試可在5A弱電流呈現清晰隱裂成像

光屏蔽燈光、月光、星光、室內輕微太陽光、100輻照度以下太陽光對測試無影響

檢測面積4000mm*2000mm

鏡頭18mm廣角紅外鏡頭

對焦模式全時自動對焦

電池980mah

內存卡32GB

數據線10cm

電源模塊容量10AH

電芯高性能離鋰電池

輸出電流8A

電流精度0.1A

輸出電壓70V

電壓精度0.1V

負載功率100W～600W;上限不高于700W

檢測數量300～500塊光伏板

控制面板LED數顯程控面板

功能設置無線遙控上電斷電

節電模式上電10s后自動斷電

穩態模塊恒定電源輸出電流電壓不受電量大小變化

電路保護短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板

上電線10cm交流三孔輸入線

直流線5m直流輸出線、MC4端口對接組件

電腦平板電腦華為平板 32G

Wi-Fi2.4G內置2.4GWi-Fi無線控制模塊

軟件檢測APP無線控制相機檢測拍照，圖傳成像，動態視頻取景定位，歷史圖片查看，圖像下載等

PC電腦軟件檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件

支架系統檢測支架1.5米鋁合金支架

檢測云臺支架一體式安裝，360度旋轉

定位模塊檢測定位十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率

使用環境沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境

質保售后1年質保、24H響應、72H故障解決方案、備品備件協調

配置清單：

序號名稱規格數量單位

1EL相機2400萬紅外相機，全自動對焦1臺

2EL紅外鏡頭18mm廣角紅外鏡頭;精度0.8mm1臺

3平板電腦華為榮耀 32G1臺

4Wi-Fi傳輸模塊內置2.4G Wi-Fi模塊1套

5數據線/充電器標準1套

6相機電池標準2套

7檢測支架2m碳纖維三腳架1套

9檢測云臺720云臺1臺

10EL-DC移動電源10AH儲能，70V，700W，恒流恒壓輸出，遙控器無線控制，續航300～500塊組件，10S自動斷電1臺

11上電線5米1根

12檢測定位儀十字鐳射激光定位，快速定位檢測組件位置1套

13設備拉桿箱專用三防儀器拉桿箱;1套

14EL-APP檢測軟件無線操作相機檢測，即時取景，圖傳查看，圖片下載，歷史圖片查看1套

15windows軟件檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件1套

*適用場景光伏電站安裝前測試;支架上組件測試

*其他標準應用設備，市場主流產品。
