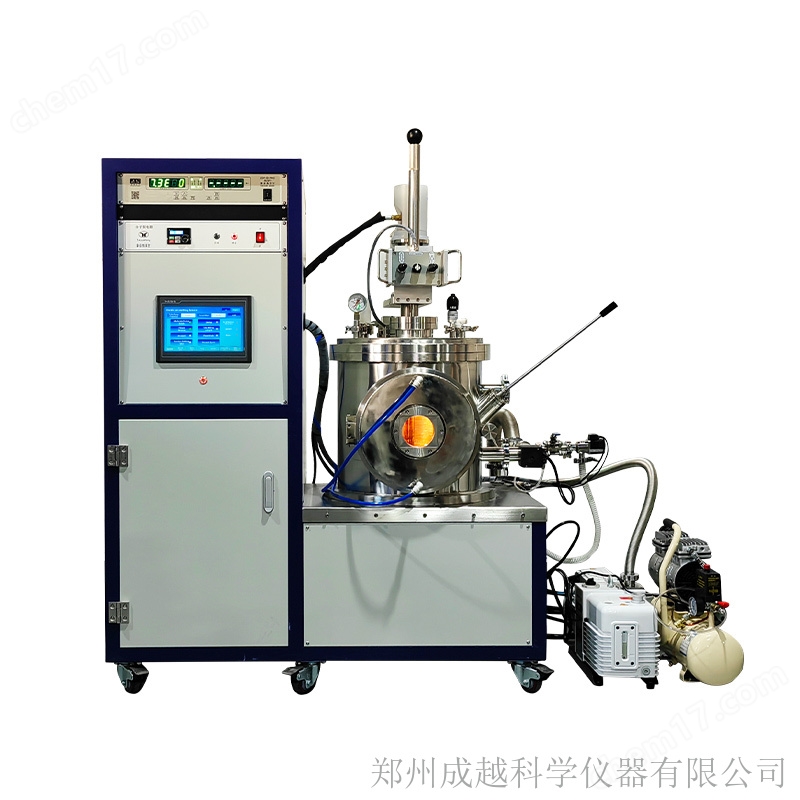

CY-DHLΦ400-SS-Φ4-F 非自耗型高真空電弧爐
- 公司名稱 鄭州成越科學儀器有限公司
- 品牌 CYKY
- 型號 CY-DHLΦ400-SS-Φ4-F
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/7/31 17:41:44
- 訪問次數 33
聯系方式:張經理13938563701 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
超高溫大容量非自耗型高真空電弧爐是我公司根據科研單位實驗要求精心研發設計的一款主要用于:熔煉難熔金屬及合金,可進行冶煉、提純、脫氧、除雜等。特別適合高校及科研院所進行新材料的真空冶煉或小批量制備。
一、設備組成:
主要由電弧熔煉真空室、電弧槍、電弧熔煉電源、五工位水冷銅坩堝、翻轉機械手、工作氣路、系統抽氣、真空測量及電氣控制系統、安裝機臺等各部分組成。 二、主要結構說明:
本產品主要由電弧熔煉真空室、上電極、下電極及爐門開啟機構、上電極電動升降機構,真空系統及電弧電源系統等組成。 4.1電弧熔煉真空室:采用雙層水冷結構,內外層為不銹鋼組焊接而成,并做表面啞光處理,內壁精密拋光處理。爐體上設有翻轉機械手,用于樣品的熔煉翻轉。設有觀察窗,真空接口,充放氣閥等,爐蓋上設有上電極接口,結構新穎外形美觀大方。
4.2上電極及上電極升降裝置:上電極及升降裝置,采用窩型萬向設計,可360度自由旋轉,電極升降采用絲桿升降,電動調節的方式,調節便攜靈活。接口采用焊接波紋管連接,確保真空可靠密封。
4.3爐門開啟:爐門開啟采用手動打開,操作方便,裝卸料簡單。
4.4水冷銅坩堝:水冷銅坩堝采用紫銅加工而成,配置有不同容積,可根據熔煉的物料多少來選裝。
4.5真空系統:真空系統采用日本進口磁懸浮分子泵+無油前級泵+英???/span>BPG400復合真空計和三臺氣動真空閥和各種管路組成,保證真空度優于8x10-4Pa。
4.6電源控制系統:控制系統與爐體采用一體化設計,并安裝有模擬屏,操作按鈕按照功能用途集中模塊化布局,并配有模擬圖形,識別度高,方便操作。電弧電源采用電弧熔煉專用電源,**系數高,穩定性強。電路設有斷水報警及保護功能。
三、設備特點:
1·爐體采用304不銹鋼設計,外形美觀大方,生銹。
2·真空室采用立式雙層圓筒水冷結構,可長時間進行真空冶煉
3 .配置大口徑觀察窗,可實時觀察爐內的冶煉情況,并配有防炫目濾鏡。3·冶煉溫度高,溫度可高達3500度以上。
4·采用電弧熔煉專用的脈沖電源,效率高、壽命長。
5·配有操作臺和機械手使操作更加便捷。
6·配有觸摸屏顯示控制系統,控制數據直觀顯示,設備操作簡單輕松,無需專業學習。真空度/壓力/熔煉電流/熔煉電壓數據記錄
7. 配進口真空機組,帶閘板閥、切斷閥、旁抽閥可實現程序化自動真空,帶**保護,可有效防止誤操作造成對分子泵的人為損壞。
8.自帶水冷機組,無需額外安裝冷卻水路。
9.配有專業進口紅外測溫探頭,可監測熔煉溫度,可進行超溫保護。
10.水冷銅-鎢電極可360度移動,操作靈活,同時配有多套水冷坩堝,可根據熔煉物料的多少來安裝對應的坩堝。
11.帶翻料用機械手,可在熔煉過程中對物料進行翻轉,讓物料冶煉更均勻
12.樣品可以是粉末、絲狀、屑狀及鉆屑、粒狀、條狀、環狀、泥沙狀等。
13.配有專業攝像機可監測熔煉過程,顯示屏上具有顏色提醒,可用軟件記錄此過程實現熔煉可視化。
高真空電弧爐設備參數 :
產品名稱 | 超高溫大容量非自耗型高真空電弧爐 |
產品型號 | CY-DHLΦ400-SS-Φ4-F |
腔體材料 | 304不銹鋼 |
腔體結構 | 雙層水冷式 |
腔體尺寸 | 直徑大約400mm,高度大約350mm |
熔煉電極 | 水冷銅-鎢復合結構 |
引弧方式 | 高頻引?。?/span> |
熔煉電流 | ≦2000A |
保護氣體 | 氬氣 |
分子泵 | 恒岳分子泵 |
前級泵 | 飛越真空泵 |
真空計 | 英福康BPG400復合真空計 |
設備極限真空 | 8×10-4Pa |
設備功率 | <105kW |
系統抽速 | 從大氣抽至7×10-3Pa≤45min |
熔煉坩堝 | ≦200g |
**保護 | 為保證設備**使用,配置系統檢測與保護功能,如:缺水欠壓檢測與保護,強電相序檢測與保護,溫度檢測與保護,真空系統檢測與保護等。 |
