產品用途：

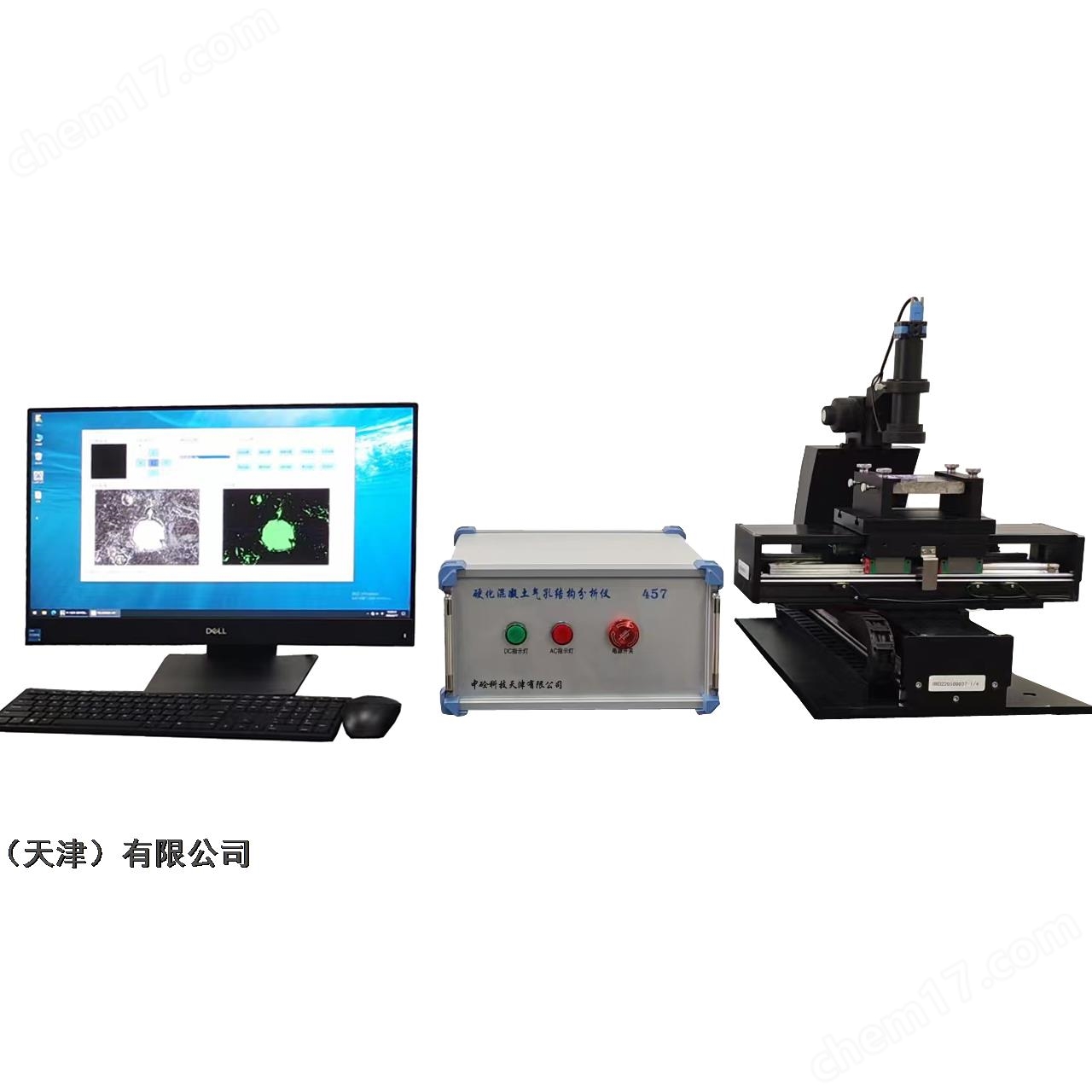

混凝土氣孔結構分析 氣泡間距系數測定儀用于研究混凝土引氣劑對混凝土氣泡特征參數的影響、氣泡特征參數與材料配比的關系以及氣泡間距系數與抗凍耐久性指標關系的研究等。

執行標準：

1、《硬化混凝土氣孔分析試驗》ASTMC457M-16；

2、《硬化混凝土中氣孔間隙測定試驗》BS-EN-480-11-200；

3、《公路工程水泥及水泥混凝土試驗規程》JTG 3420-2020；

4、《鐵路混凝土結構耐久性設計規范》TB10005-2010；

5、《水工混凝土試驗規程》SL 352-2020。

技術參數：

1、四種測試方法：導線法、點數法、面積法、自定義法

2、顯微鏡分辨率：1μm

3、顯微鏡放大倍數：10～300倍（用戶科研要求自行調整）

4、光學系統：3.0相機，800萬像素

5、X、Y平臺配套進口高精度位移光柵尺，并采用磁懸浮移動平臺，確保誤差移動的精度＜2μm，重復定位精度1μm

6、弦長測試范圍：≥1μm（用戶可自行設置），弦長分辨率：0.1μm，識別的氣泡提供多種顏色用戶可選

7、X、Y移動平臺均采用電機直接驅動，無電機及螺桿傳動環節，減少機械傳輸的震動和誤差，可以保證平臺運行時平行度＜1um

8、測試時間：≥1分鐘，根據試驗條件有所不同

9、自動生成的報告中，附有氣泡弦長（面積）的明細表，方便進行科研試驗的結果復查

10、試件尺寸：200mm，同時兼容不規則及圓形試件

11、試驗結束后設備軟件自動完成拼圖，并將拼圖插入報告首頁合適位置，全程無須人工進行干預

12、X、Y雙向位移平臺，凈移動尺≥200mm

13、設備具備“模糊原點”和“點動/連動”功能，用戶開機后或進行多組試驗更換試件時，可直接開始試驗，無需重新定位原點，縮短試驗時間，提高試驗效率

14、測量數據偏差：含氣量≤0.3%、間距系數≤0.01

15、軟件支持手動/自動兩種運行模式，自動運行模式一鍵操作，無須人工干預，手動模式可以根據試驗需求，用戶可手動測量任意氣泡的弦長、面積、周長等參數

16、測量結果展示：含氣量、氣泡平均弦長、氣泡個數、氣泡平均半徑、氣泡平均比表面積和氣泡間距系數，以上數據以Excel文件生成列表

17、自動運行和分析的測量系統，用戶只需將樣品導入到測試平臺上，剩余工作均由系統自動完成并生成報告

18、采集線、控制線均采用DB插口模式，更穩定可靠且方便插拔

19、產品支持自定義方法用戶定義文件導入,可測試不規則樣品試件，方便進行現場測試

20、配套高配置電腦、精密磨拋機及多級配型號的金剛石磨拋盤
