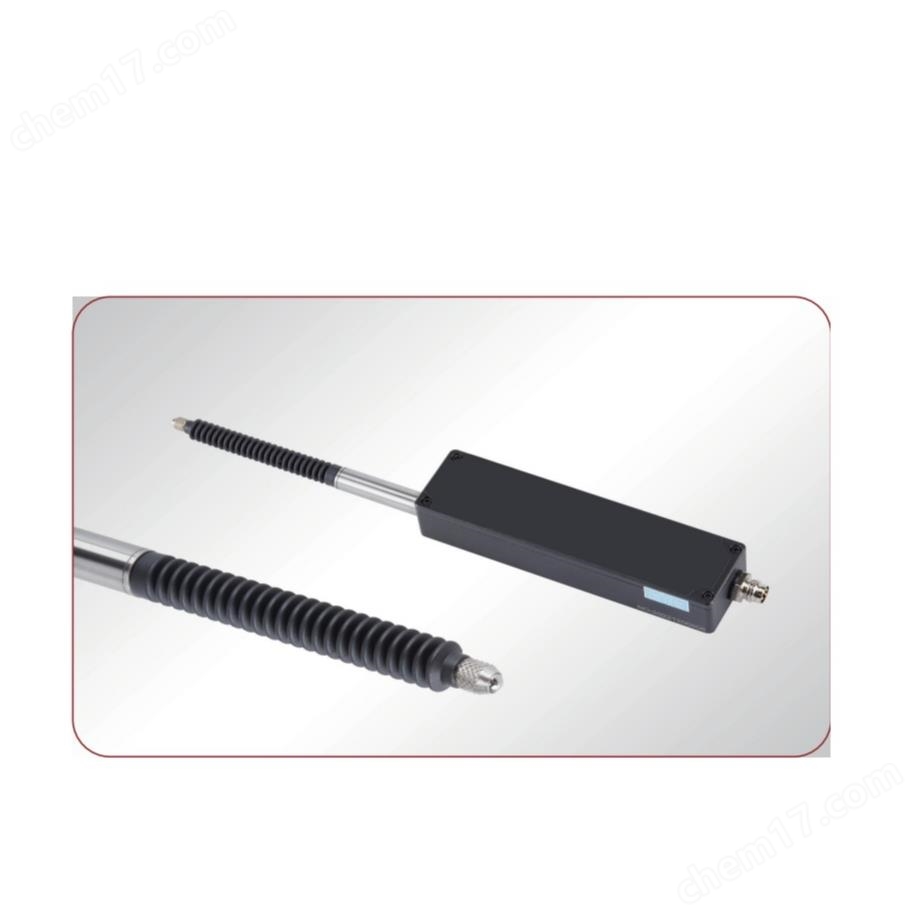

AM-B25-485 光柵式位移傳感器(485款）
具體成交價以合同協議為準
- 公司名稱 蘇州德美達精密儀器儀表有限公司
- 品牌 其他品牌
- 型號 AM-B25-485
- 產地 中國
- 廠商性質 代理商
- 更新時間 2025/8/5 17:28:34
- 訪問次數 39
聯系方式：詹署梅13962107506 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
銷售:儀器儀表設備及附件、五金工具、量具、量儀、電腦耗材及電子元配件。儀器儀表設備調試安裝維修及保養、光柵傳感器、儀器儀表技術研發、技術服務、技術轉讓;自營和代理各類商品及技術的進出口業務(國家限定企業經營或禁止進出口的商品及技術除外)(依法須經批準的項目，經相關部門批準后方可開展經營活動)
| 應用領域 | 電子/電池,道路/軌道/船舶,汽車及零部件,電氣,綜合 |
|---|
光柵式位移傳感器(485款）
AM系列概述
光柵接觸式位移傳感器可廣泛運用于航天,機械,玻璃,汽車,軸承,冶金,塑料,化工以及科研院校等國民經濟各行各業,用來測量伸長,振動,物體厚度,膨脹等的高技術產品。
光柵接觸式位移傳感器具有優良的性能,適用于質量控制和計量應運中的高精度,高重復性的測量。輸出為RS232,也可外配集線器和顯示器以及控制器實現多種輸出,集線器和顯示器以及控制器采用12-24V供電,集線器可拼裝使用,輸出信號為標準的可被計算機或PLC使用的modbus輸出。
性價比高
絕對值測量
采用高硬度線性軸承
| 光柵式位移傳感器(485款） | ||||
| 型號 | AM-B25-485 | AM-Q25-485 | AM-S25-485 | AM-GS25-485 |
| 外觀 |  |  |  |  |
| 檢測系統 | 刻度尺脈沖系統、絕對型(不產生追蹤誤差) | |||
| 測量范圍 | 25.4mm | 25.4mm | 25.4mm | 25.4mm |
| 分辨率 | 5μm | 1μm | 0.5μm | 0.2μm |
| 精度 | 5μm | 3μm | 2μm | 1.5μm |
| 響應時間 | 50ms | |||
| 工作電流 | <50mA | |||
| 電源電壓 | 5VDC | |||
| 信號輸出 | RS232電平信號 | |||
| 通訊協 議 | Modbus RTU協議 | |||
| 測量力 | 1.6 -1.8N | |||
| 防護等級 | IP65 | |||
| 使用環境溫度 | -10至+50℃(無凍結) | |||
| 儲存溫度 | -20至+70%(無冷凝) | |||
| 使用環境濕度 | 35至85%(無冷凝) | |||
| 材料 | 主體:鋁合金;防塵套:氟橡膠;測頭:硬質合金 | |||
| 重量 | 約91.5g | |||
| 傳感器頭電纜 | 另售(M8連接器) | |||
| 附件 | 說明書/標定報告 | |||
外形尺寸圖
配套產品
| 數顯控制器 | ||||
| 安裝類型 | 35mm軌道安裝型 | |||
| 外觀 |  |  |  | |
| 主模塊/擴展模塊/通信模塊 | 主模塊 | 擴展模塊 | 通信模塊 | |
| 通信接口信號 | —— | —— | RS232/RS485 | |
| 通信協議 | —— | —— | Modbus RTU | |
| 可擴展個數 | 1個主模塊，最多可擴展9個擴展模塊（最多接10個傳感器) | 1個主模塊，最多可擴展一個通信模塊 | ||
| 可連接傳感器數 | 1個 | —— | ||
| 電源電壓 | 10-30VDC | |||
| 顯示范圍 | 199.9999至199.9999 | |||
| 顯示分辨率 | 5um/1um/0.5um/0.2um(根據傳感器的類型顯示) | |||
| 功率消耗 | 不大于150mW(未接傳感器、未接擴展模塊) | 不大于100mw(未接傳感器) | 不大于100mw | |
| 響應時間 | 50/100/500/1000ms(功能參數設置中更改) | |||
| 控制輸出 | NPN輸出 | 最大輸出20mA | ||
| (HH/HI/GO/LO/LL) | ||||
| 控制輸入 | 定時、預設、重置、通道輸入 | 無電壓輸入 | ||
| 環境抗耐性 | 環境溫度 | -10至+60℃C(無凍結) | ||
| 相對溫度 | 35至85%(無冷凝) | |||
| 材料 | 物 | 主體:丙烯腈-丁二烯-苯乙烯共聚物(ABS); 按鍵:丙烯腈-丁二烯-苯乙烯共聚(ABS); 面板:甲基丙烯酸甲脂(MMA);電纜:特殊混合丁腈聚氯乙(PVC) | ||
| 重量 | XS-71ZN | 207.9g | ||
| XS-72FN | 201.5g | |||
| XS-CK | 185.5g | |||
| 附件 | 固定夾片/說明書 | 拼接頭/固定夾片/說明書 | 拼接頭/固定夾片/說明書 | |
