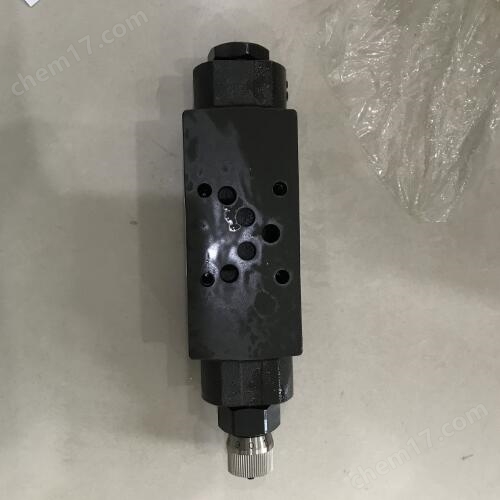

SLD-G01-E3X-C1-G30 電磁換向閥NACHI結構規格參數
- 公司名稱 上海乾拓貿易有限公司
- 品牌 NACHI/日本不二越
- 型號 SLD-G01-E3X-C1-G30
- 產地
- 廠商性質 經銷商
- 更新時間 2025/8/5 9:59:28
- 訪問次數 31
聯系方式:單榮兵17321056802 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 電子/電池,電氣 |
---|
電磁換向閥NACHI結構規格參數
x注意防止T口產生超過容許背壓以上的異常浪涌壓力。
c使用4通(路)閥,關閉各口,作為
1通或2通閥使用時,最大流量受到限制,請予以注意。
v請保持液壓油清潔(污染度:NAS12級以內)。
b石油類液壓油請選用JIS K 2213的1種或2種相當品。
n使用難燃性液壓油時,請參照本書D-1。
m請在容許電壓范圍內使用。,至AC線圈的通電請將線圈裝在閥后進行。
.選用動作記號為A2X、H2X、E2X的閥時,請從閥的T口處配置泄油管。
高壓狀態下長時間保持在換向位置時,有時會發生由流體固著現象產生的動作不良。
?1使用爪型(E2X、E3X、E3Z)時,為準確保持換向位置請連續通電使用。
由于干式閥的開閉造成壓力劇烈下降或者上升,隨之而來會產生很大的震動聲和配管震動現象,
但是無沖擊型電磁閥可以使閥開閉的壓力變動流暢協調,不會產生換向時常有的沖擊聲和配管震動現象。
圖為通過繼電器來開閉DC電磁閥電源時浪涌電壓波的波型。因裝有吸收浪涌的素子,所以不會發生接觸點火花,不會有浪涌電壓。
線圈的可動鐵芯浸入油中潤滑,是受到緩沖的濕式線圈,所以具有磨損小、壽命長的特點。
w換向音小,低噪音。由于采用濕式線圈,因此,可動鐵芯的換向音極小,運行安靜。
e高壓,大流量壓力損失小。
采用流體反作用力補償和低壓損失機構,實現了該等級的G01:
通過采用專用接線盒和COM端子及指示燈等標準配置使接線簡單化,保養維護時更為便捷。
t線圈更換簡單。
由于線圈采用插入式,線圈更換可一次性完成。
盡管是傳統型閥,也可以簡單安裝。如果與疊加閥相結合,整個裝置將更加緊湊小型。
通用規格·對應海外安全標準。您可以在范圍內放心使用。
為了充分發揮濕式電磁閥的特長,請對T(R)口進行連接配管,以保證其長期處于滿油狀態,請勿用旋塞堵住T(R)口。
