| 供貨周期 | 現貨 | 應用領域 | 能源,電子/電池,道路/軌道/船舶,電氣 |
|---|
SMC

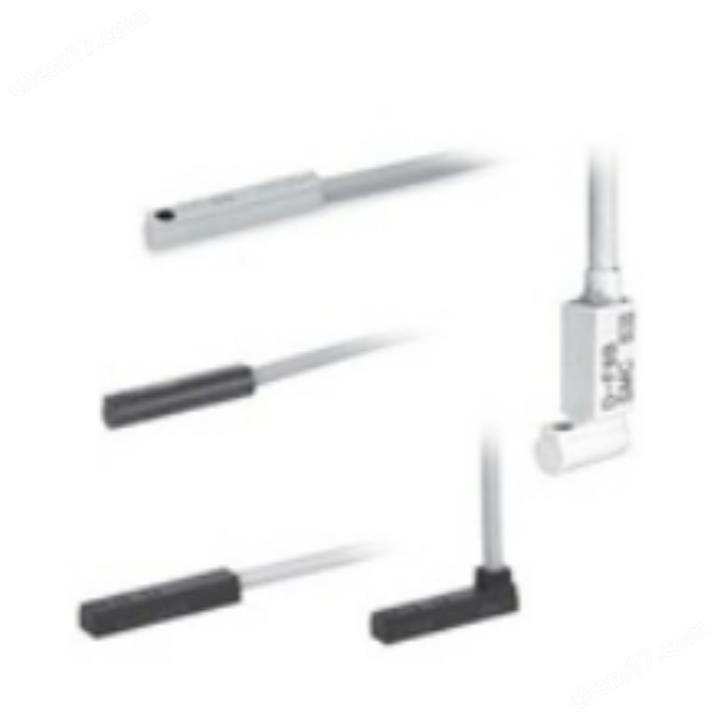

磁性開關 D-M9PL

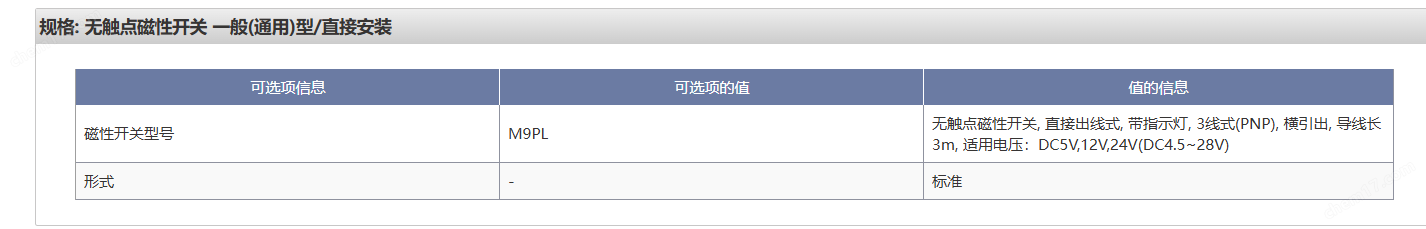

無觸點磁性開關, 直接出線式, 帶指示燈, 3線式(PNP), 橫引出, 導線長3m,
適用電壓：DC5V,12V,24V(DC4.5~28V)
在磁性開關殼體的檢測面上，靈敏度的最高處（對應于傳感器的安裝位置）。磁環的中心與這個位置一致時，大體上為動作范圍的中心，可穩定動作。可編程序控制器是程序控制的構成要素之一。PLC是讀取磁性開關輸出等的信號，按照事先設定好的程序向其它元件輸出（信號）進行控制的電器裝置。磁性開關可正常使用的溫度范圍。但即便在此范圍內，如果有溫度變化或產生結凍等的場合，會成為故障的原因。磁性開關可正常使用的電壓。用一般使用的電壓（DC24V、AC100V等）來表示。2線式的場合，電源電壓與負載電壓意義相同。磁性開關有輸出時，回路中的電流值范圍。比范圍值低時，可能會導致無法正常動作。比范圍值高時，可能會導致磁性開關的損壞。3線式磁性開關時，電源線上能使回路動作所需的電流值。2線式的場合，因為是負載電流的一部分，所以沒有定義。指電氣回路與殼體之間的電阻。磁性開關上沒有特別標明的場合，為50M?（Min）。對應點焊工程等產生的外部（焊接）磁場影響的磁性開關。無觸點式通過檢測加載磁場的頻率來發揮作用。加載外部磁場（交流）的場合，可通過保持當前信號而不受影響。此種方式可用于一般具有磁力的氣缸。有觸點式是內置有磁屏蔽的敏感度低的傳感器，不易受到外部磁場（直流、交流磁場）的影響。因此，需要選定內置強力磁環的專用氣缸，并在其使用的范圍（條件）使用。施加標準的沖擊時，可能會引起磁性開關誤動作、損壞的最小加速度。相對于一般（通用）型的產品，進行結構改造以提高其長期的耐水性能。指電氣回路與殼體之間施加電壓時的承受量。表示產品的抗電壓強度。在產品上加載此值以上的電壓時，會有損壞的危險。（這里所說的電壓，與使產品動作的電源電壓不同。）是指在氣缸行程末端進行位置檢測時表示安裝位置的尺寸。一旦設定此位置，在行程末端，最高靈敏度位置與磁環的中心就會呈大致一致的狀態，但在實際設定時，需要考慮到特性差等，請根據實際情況進行調整。當以行程方式確定調整余量時，請在上述安裝位置的基礎上加上調整余量來確定最終的安裝位置。假定是磁性開關目標負載的一個元件。磁性開關收到使之動作的磁力后，到磁性開關穩定輸出的時間。氣缸活塞移動過程中磁性開關可以產生動作的行程范圍（行程ON時的長度）。動作范圍由磁環的磁力（磁力作用范圍）和開關的靈敏度決定，如果周圍環境等發生變化，動作范圍也會改變。樣本所記載的動作范圍是標準狀態（常溫、氣缸單體、磁力、靈敏度等）下的范圍。
