施耐德交流變頻調速器ATV630D90N4施耐德交流變頻調速器ATV630D90N4

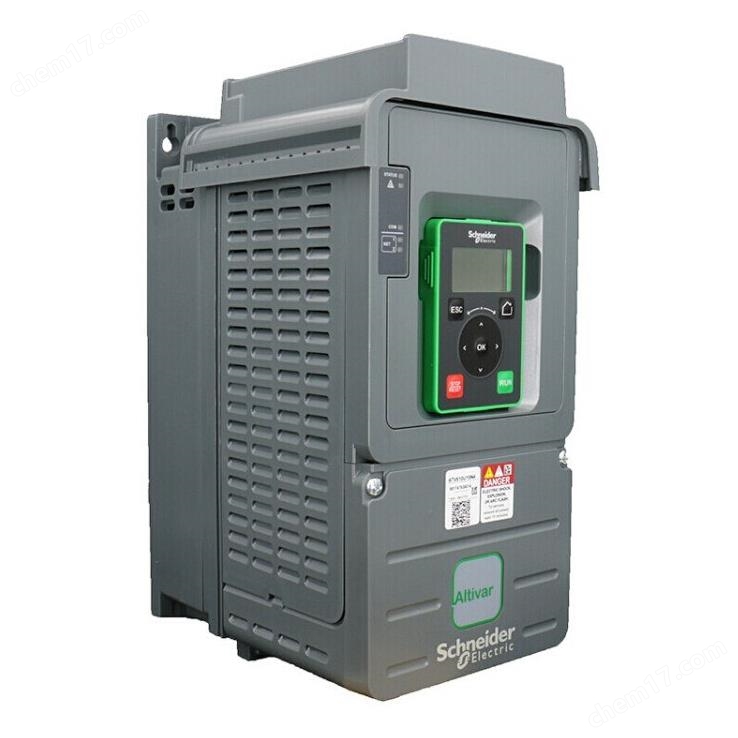

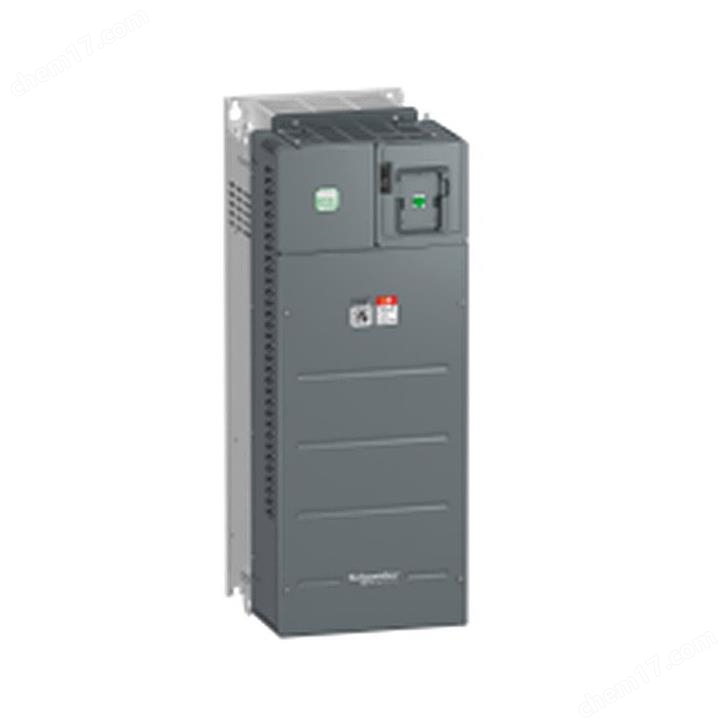

ATV630D90N4 是施耐德電氣推出的一款交流變頻器，屬于 Altivar 630 系列，以下是關于它的詳細介紹：

規格參數

• 功率：支持電機功率在正常 duty 下為 90kW，heavy-duty 下為 75kW，適配不同負載需求。

• 電壓：額定輸入電壓為 380V 至 480V AC，能夠適應多種工業供電系統。

• 電流：在 480V 時，正常 duty 下為 173A，heavy-duty 下為 145A；最大輸出電流為 190.3A（heavy-duty）、217.5A（normal duty）。

• 頻率：輸入頻率為 50/60Hz，輸出頻率范圍為 0.1Hz 至 500Hz。

• 尺寸與重量：寬度 290mm，高度 922mm，深度 323mm，重量 58.5kg。

• 防護等級：IP21 防護等級，可防止大于 12.5mm 之物體侵入，防止垂直滴下之水滴。

產品特點

• 控制功能強大：可控制同步和異步電機，具有多種控制模式，如恒定轉矩標準模式、優化轉矩模式、可變轉矩標準模式，能滿足不同應用場景需求。

• 通信能力出色：標配 3 個 RJ45 通信端口，包括 1 個以太網端口和 2 個串行端口，支持多種通信協議，如 Modbus TCP 等，方便與其他設備進行聯網和數據交互。

• 節能：創新的 “stop and go” 功能，在待機時可節省高

• 功能特點

• 節能高效：具有創新的 “stop and go” 功能，在待機時可實現高達 30% 的節能效果，且無需額外成本。同時，集成的功率測量和能量儀表盤功能，可實時監控能耗，幫助用戶優化能源使用。

• 靈活的通訊能力：標配 3 個 RJ45 通訊端口，包括 1 個以太網端口和 2 個串行端口，支持 Modbus/TCP、Modbus 串行等多種通訊協議，可方便地與其他設備或系統進行集成，實現遠程控制、監測和數據傳輸。

• 豐富的控制功能：支持多種電機控制模式，如異步電機的可變轉矩標準、恒定轉矩標準、優化轉矩模式，以及同步電機的永磁電機控制等，可滿足不同類型電機的控制需求，實現精準的速度和轉矩控制。

• 安全可靠：具備安全轉矩關閉（STO）功能，達到安全完整性等級 3（SIL3），在緊急情況下可快速切斷電機轉矩，保護人員和設備安全。此外，還具有多種保護功能，如過流、過壓、欠壓、過熱、短路保護等，可有效防止電機和驅動器在異常情況下受到損壞。

• 易于安裝與維護：設計緊湊，可垂直安裝在墻壁上（±10° 范圍內），節省安裝空間。配備直觀的圖形顯示終端和操作界面，方便用戶進行參數設置、調試和故障診斷。同時，具有動態預測性維護功能，可提前預測設備故障，減少停機時間。

• 應用領域

• 水和廢水處理：可用于水泵的調速控制，根據用水量的變化自動調節水泵轉速，實現節能運行，同時延長水泵的使用壽命。

• 采礦、礦物和金屬加工：在礦石開采、輸送、破碎等環節中，可精確控制電機的速度和轉矩，提高生產效率，降低能耗和設備磨損。

• 石油和天然氣：適用于油氣開采、輸送、精煉等過程中的各種電機設備，如抽油機、輸油泵、壓縮機等，能夠適應惡劣的工作環境，保證系統的穩定運行。

• 食品和飲料：可應用于食品和飲料生產線上的各種電機設備，如攪拌機、輸送帶、灌裝機等，實現精確的速度控制，確保產品質量和生產效率。
