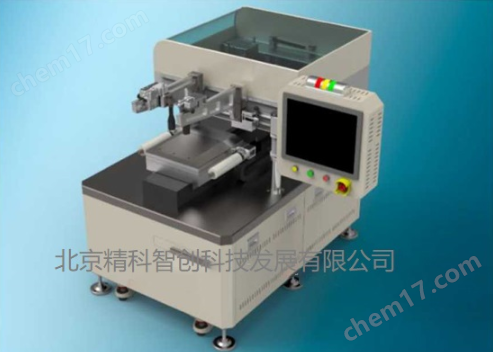

CCDSW-300型CCD型精密絲網印刷機

1. 產品簡介

CCDSW-300型CCD型精密絲網印刷機通過以真空吸力固定膜片于多孔 CCD 工作臺上，采用 機器內置視覺對位系統，通過智能獲取對位點并自動對位.然后驅動刮刀和回墨刀在絲印網板上進行絲印工作，高精度伺服電機定位。是一款應用連續生產適用產業：適用于高精密CCD 影像自動對位網印作業，在陶瓷薄膜或基片，撓性電路板，手機視窗玻璃，筆記型電腦螢?zāi)徊Ａе袕V泛使用，是生產企業和科研所的重要設備。

2. 產品優勢特點

2.1、 17寸工控電腦觸摸屏集成控制，人機友好界面

2.2、 自動檢測對位孔；

2.3、 平臺驅動：直驅交流伺服電機；

2.4、 CCD對位：絲印平臺可自動調節，實現快速自動定

2. 5、 工作臺兩側安裝有清潔紙卷用于填孔，清潔紙的行進距

離可調

2.6、 兩部分真空工作臺，中間真空部分可以調節

2.7、 占地面積小，底部采用承重可調萬向輪，靈活精巧

3. 技術參數

CCDSW-300

1185*1120*1420

450*450

250mm*250mm

長X 寬 200mm X 200mm

3.6、17寸工控觸摸屏、電氣控制系統為三菱PLC可編程序控制

3.7、能自動完成平臺進入、視覺對位、印刷/填孔、退出全程動作。

4. 主要配置

4.1、 印刷單元

4.1.1. 印刷尺寸：長X 寬 200mmX200mm

4.1.2. 可印刷陶瓷基片厚度：0. 05?5mm

4. 1. 3.網框尺寸：長X寬D450mmX450mm

4. 1.4.網框與工作臺間隙：0?10mm可調，顯示精度0.001mm

4.1.5. 印刷模式： 單次印刷，印刷-鋪漿，鋪漿-印刷，雙次印刷，多次循環等。

4. 1. 6.印刷重復精度：±5um

4.1.7. 印刷周期：約 10s

4.2、 刮刀單元

4.2.1. 印刷速度：10—99 秒/周期，可調節。

4. 2. 2.刮刀速度：1—300mm/秒，可調節，調節精度1 mm/s。

4. 2. 3.刮刀行程：380mm可調節

4.2.4. 刮刀長度：230mm

4.2.5. 印刷方式：絲?。螛?，刮槳＋絲印，雙印刷以及多次印刷可選。

4.2.6. 印刷頭驅動方式：伺服電機

4. 2. 7.刮刀角度：60?85度可調節

4.2.8. 刮刀壓力精度：0.01bar/0.001MPa,數顯

4.3、 對位平臺單元

4. 3. 1.對位工作臺重復定位精度：±0.001mm

4. 3. 2.真空吸附面積：190mmX190mm

4. 3. 3.工作臺平面度：0.01mm

4. 3. 4.工作臺尺寸：長X寬250mmX250mm

4. 3. 5.工作臺對位范圍：X,Y方向：±10mm ©： ±1.5°

4.3.6. 對位精度：1 微米

4. 3. 7.工作臺的x, y角度驅動：伺服電機

4.3.8. 清潔紙驅動：步進電機,步進可由觸摸屏進行調節

4.4、 CCD 定位

4.4.1. 形式： CCD 影像

4.4.2. 攝像頭數量： 左右共2套

4. 4. 3.控制方式： 工控機

4. 4. 4.附加功能： 電機驅動位置

4. 4. 5.像素： 500 萬

4. 4. 6.鏡頭： 遠心鏡頭（變形量?。?/span>

4.5、 真空裝置

4.3.9. 真空泵形式： 無油真空泵

4.6.1中心控制單元：采用三菱PLC控制到伺服，閉環張力采集控制，控制精 準，系統耐用可靠；

4. 6.2觸摸屏：采用17寸工控觸摸屏，人機友好界面，加熱、定位、切割、手

動等全集成界面顯示及控制。

4.6.3設有急停、停止、啟動鍵

5. 公共設施（需方自備）

5.1 電源： 380V±10% 50Hz

5.2 凈化干燥壓縮氣源： 0.8Mpa

安裝用的設備及調試用材料、輔料
