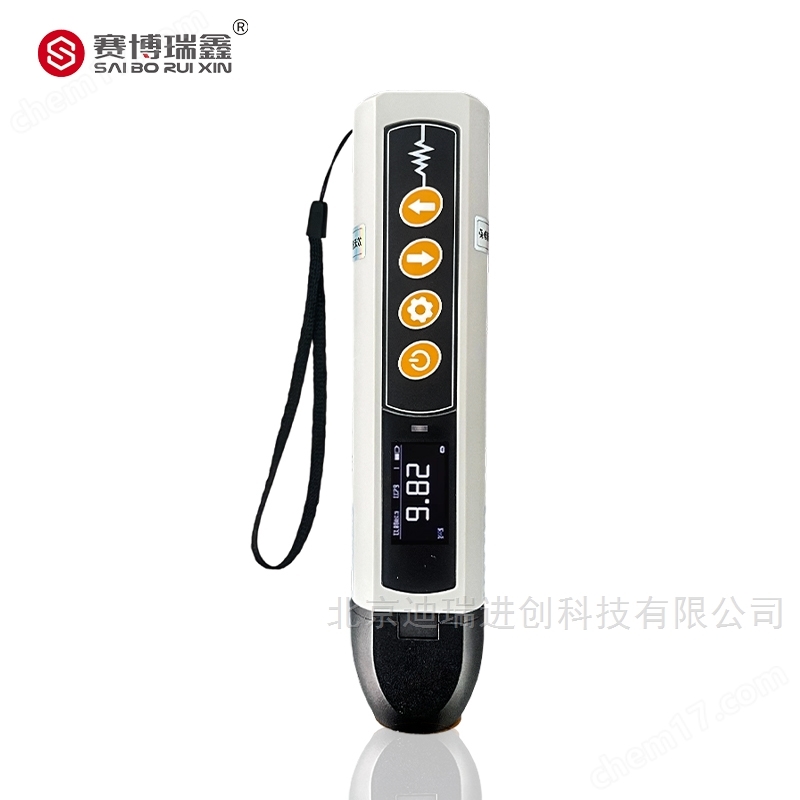

XT9700 電磁超聲測厚儀是一種無損檢測儀器，它的工作原理是利用電磁超聲的換能器，通過電磁耦合的方式在被測物體中激發超聲波。當超聲波在物體中傳播遇到底面反射后，再接收反射波，根據超聲波在材料中的傳播速度和往返時間來計算物體的厚度。 這種測厚儀有許多優勢，它是非接觸式檢測，不會對被測物體表面造成損傷。可用于高溫、高速運動的物體檢測，比如在鋼鐵生產線上對熾熱的鋼板進行厚度測量，或者對運行中的管道壁厚進行監測。而且測量精度較高，能快速得到結果，廣泛應用在石油化工、冶金工業、航空航天、壓力管道、壓力容器、飛機機翼、汽車制造、高校科研等行業。

XT9700 電磁超聲測厚儀功能特色

儀器操作簡便

體積小巧，便于攜帶

可連接手機APP，實時查看波形，厚度值同顯

無需聲耦合劑，能夠穿透涂層直接測量工件的厚度

支持A掃描波形測厚，用戶在屏幕上可直接看到超聲信號波形，用于驗證厚度讀數是否正確、分析出現問題的原因、幫助用戶找到解決問題的辦法

技術參數

采樣：80MSPS

寬帶：2.5MHz～6MHz

發射：± 600V_400Hz_125ns

增益：自動0～96dB

測量精度：±0.01mm

聲速范圍：400～9999 m/s

有效量程：0.75～160mm

平均等級：L、M、H三檔可調

提離距離：4mm(鋁)、3mm(碳鋼)、2mm(不銹鋼)

測量類型：鋁、銅、鐵、碳鋼、鑄鋼、合金鋼、不銹鋼、鈦合金等金屬材料

測量通道：薄件(0.75-1.0mm)、標準(1.0-80mm)、厚件(10-160mm)

測量模式：單回波（I-E）、雙回波（E-E）

搜索模式：前沿-前沿、波峰-波峰、波峰-前沿

輔助功能：自動凍結、自動增益、自動休眠、聲速保存、A掃波形顯示、Wi-Fi連接手機

修正功能：閘門調節、消隱調節、手動增益、聲速校準、零點校準、高溫補償

通信：RS-485或者USB2.0

充電器：5V2A,標準Type-C接口

顯示屏：1.47寸 320×172 IPS_LCD

機身尺寸：195毫米×42毫米×32毫米

電池續航：3.7V 3400mAh鋰電池，續航6小時

裸機重量：289克

標準配置

1.請不要用尖銳物體刻畫顯示屏；

2.應避免儀器及探頭受到強烈震動；

3.避免儀器置于過于潮濕的環境中；

4.插拔探頭時，應捏住活動外套沿軸線用力，不可旋轉探頭， 以免損壞探頭電纜芯線；

5.油、灰塵的附著會使探頭線逐漸老化、斷裂，使用后應清除線纜上的污垢。
