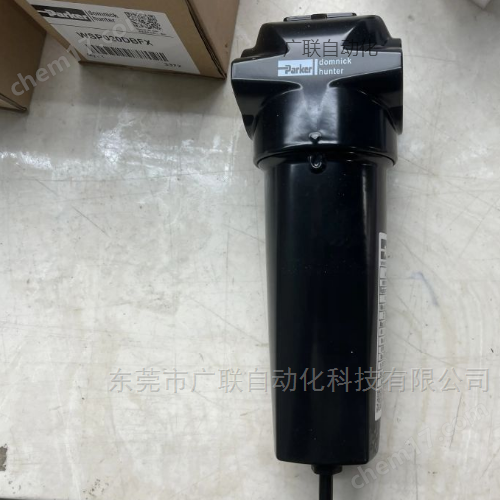

派克中壓過濾器15CN220QBM3KG161

15CN220QBM3KG161的派克過濾器屬于派克 15/40/80CN 系列中壓過濾器。

該系列過濾器由壓鑄鋁濾頭和旋裝式濾筒組成，可使用 Microglass111 或 Ecoglass111 材質的濾芯，具有經濟實用的特點，適用于中壓應用場合。同時，該過濾器可能采用了多層復合過濾材料，過濾精度可在 1μm 到 100μm 間選擇，能有效去除液壓油中的金屬顆粒、灰塵等雜質。

此外，與該型號相近的 15CN202QBM3KG161 濾芯，其用途為油除雜質，工作溫度為 100℃，工作最大壓差為 32，過濾精度為 10μm，進出口徑為 45mm，過濾面積為 2.65，材質為不銹鋼。

如何確定適合特定應用場景的派克過濾器型號？

要確定適合特定應用場景的派克過濾器型號，需從以下六個維度系統分析，并結合派克技術資源進行精準匹配：

一、核心參數鎖定

壓力等級

明確系統工作壓力范圍，派克過濾器分為低壓（<10 bar）、中壓（10-70 bar）和高壓（>70 bar）系列。例如 15/40/80CN 系列適用于 70 bar 以下中壓場景，而 100P 系列可承受 650 bar 高壓。若應用壓力波動較大，需參考疲勞壓力額定值（如 CN 系列為 56 bar）以確保長期可靠性。

流量需求

根據系統最大流量選擇過濾器規格。CN 系列流量覆蓋 75-600 L/min，其中 15CN 適用于小流量（如機床潤滑），80CN 適合大型液壓系統。需注意流量與濾芯壓降的關系，例如 F 系列在 100μm 濾芯下，1/8" 接口可通過 2.75 L/min 流量。

過濾精度

依據設備敏感度選擇精度等級：

1-10μm：伺服閥、精密液壓系統（如注塑機）

10-50μm：齒輪箱、普通液壓回路

50-100μm：粗過濾（如天然氣預處理）

派克提供 2μm（棕色）、10μm（藍色）、30μm（紅色）等顏色標識濾芯，便于快速識別。

二、介質特性匹配

介質類型

礦物油 / 合成油：可選 Microglass III 或 Ecoglass III 濾芯，后者無金屬內核更環保

燃油 / 柴油：Racor 系列采用 Aquabloc® 介質，可分離水分并攔截硬顆粒

腐蝕性介質：F 系列 316 不銹鋼燒結濾芯耐酸堿，工作溫度 - 54°C~204°C

溫度范圍

標準濾芯（丁腈密封）適用 - 40°C~100°C，高溫場景需選擇氟橡膠密封（-20°C~120°C）。例如天然氣過濾中，PECO PCHG 濾芯在高溫下仍保持穩定過濾效率。

三、安裝與接口設計

安裝方式

在線式：如 CN 系列直接串聯管路，適合液壓系統

吸油口：需選擇低阻力濾芯（如 In-A GB 系列），避免氣蝕

回油管路：STF 系列采用鋁制外殼，適合船舶等空間受限場景

接口規格

確認螺紋類型（NPT、BSP、SAE）和尺寸。例如 CN 系列提供 M27、M33 等公制接口，80CN 支持 2" 法蘭連接，而 F 系列可定制 CPI™、A-LOK® 等特殊接頭。

四、濾芯性能優化

材質選擇

玻璃纖維：過濾效率高，容塵量是紙質濾芯的 400 倍

不銹鋼燒結：可重復清洗，適用于高污染環境（如礦業機械）

Ecoglass III：全塑結構，焚燒處理無污染，適合環保要求高的行業

功能增強

磁性過濾：BGT 系列集成磁柱，吸附鐵磁性顆粒

水分離：Racor 濾芯通過錐形擋板和 Aquabloc® 介質實現三級脫水

五、維護與成本控制

更換周期

依據 ISO 4406 污染等級標準，建議在壓差達到 1.2 bar（帶指示器型號）時更換濾芯。Racor 濾芯通過顏色變化提示壽命，紅色標識需立即更換。

經濟性對比

原廠濾芯（如 932660Q）雖初期成本較高，但過濾效率穩定，可減少設備故障導致的停機損失。替換濾芯需確認尺寸、密封和過濾效率是否匹配。

六、資源利用

在線選型工具

通過派克輸入參數，系統自動推薦型號。例如輸入 “液壓油、30 L/min、20 bar、10μm”，可篩選出 45M 系列過濾器。

技術文檔查詢

下載《Catalog 4135-CV-CH》等手冊，查看具體型號的流量 - 壓差曲線。例如 F 系列 100μm 濾芯在 1/4" 接口下，壓降 0.05 bar 時流量可達 1.67 L/min。

提供系統原理圖和污染報告，獲取定制方案。例如天然氣管道項目中，PECO PCHG 濾芯通過專項測試滿足粉塵攔截需求。

實際案例參考：某壓鑄機液壓系統需過濾 320 L/min 礦物油，工作壓力 35 bar，要求過濾精度 5μm。根據上述步驟：

選擇 80CN 系列（70 bar 壓力等級）

配置長度 2 的 05Q Microglass 濾芯（5μm）

采用 SAE 24 接口適配現有管路

搭配電子壓差指示器（F1 型 PNP 輸出）

參考 ISO 16889標準驗證過濾效率，確定型號80CN220QBM3KG161。

通過以上系統化選型流程，可確保派克過濾器在性能、可靠性和經濟性上達到優平衡。
