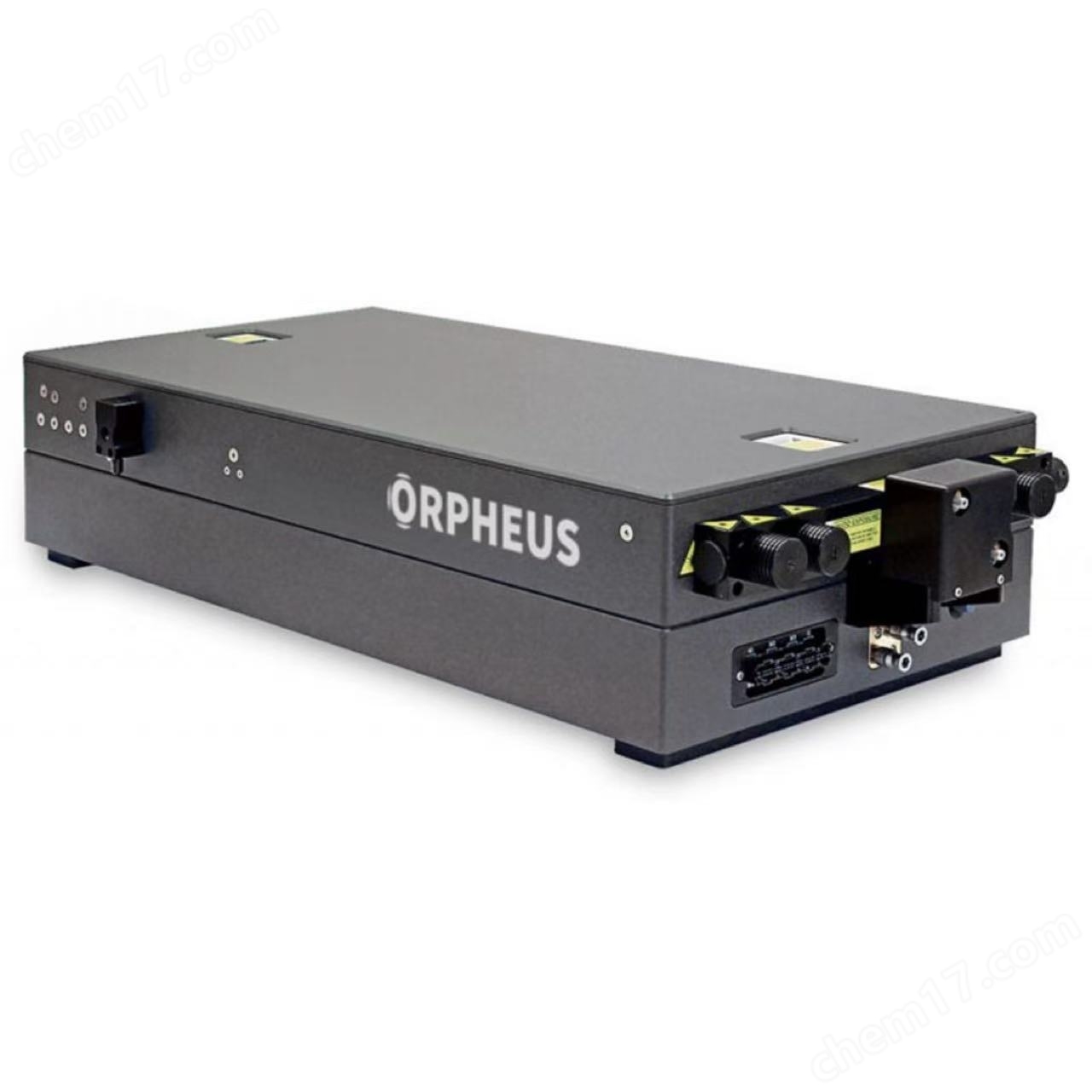

ORPHEUS 系列 線性光學參量放大器
具體成交價以合同協議為準
- 公司名稱 上海波銘科學儀器有限公司
- 品牌 波銘科儀
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/8/6 14:07:01
- 訪問次數 29
產品標簽
聯系方式：高琴18117546256 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 價格區間 | 面議 |
|---|---|---|---|
| 應用領域 | 綜合 | 組成要素 | 半導體激光器產品及設備 |
概述
ORPHEUS 是共線光參量放大器（OPA），ORPHEUS 與 PHAROS 或 CARBIDE 飛秒激光器結合，可以輸出重復頻率高達 2 MHz、波長從紫外線（UV）到中紅外（MIR）可調諧的飛秒脈沖。因此，它是超快光譜學、非線性顯微鏡和微結構應用中的寶貴工具。
ORPHEUS 共線 OPA 有不同的配置以較好匹配科研需求。ORPHEUS?HP 可接受高功率泵浦，并提供 630 至2600 nm 的寬調諧范圍，亦可將外部諧波發生器集成到一個熱穩定性高的腔體內，使其擴展到 210 至 16000 nm。波長調節無需手調，而是使用了全自動波長分離器。ORPHEUS?HE 配置型號也具有上述自動化功能，但同時可接受高泵浦單脈沖能量，并通過DUV擴展波長至 190 nm。
規格參數
主輸出 (630 – 2600 nm)
| 型號 | ORPHEUS-HP | ORPHEUS-HE | |
|---|---|---|---|
| 調諧范圍 | 630 – 1030 nm (信號光) 1030 – 2600 nm (閑頻光) | ||
| 最大泵浦功率 | 80 W | ||
| 泵浦單脈沖能量 | 8 – 20 µJ | 20 – 400 µJ | 400 – 2000 µJ |
| 最高轉換效率 | > 4.5% (信號光) > 2% (閑頻光) | > 9% (信號光) > 4% (閑頻光) | |
| 脈寬 | 120 – 250 fs | ||
| 光譜帶寬 @ 700 – 960 nm | 75 – 220 cm-1 | ||
| 長期功率穩定性 (8小時) 1) | < 2% @ 800 nm | ||
| 脈沖能量穩定性 (1分鐘) 1) | < 2% @ 800 nm | ||
平均脈沖能量的正規化的均方根，NRMSD。
波長擴展輸出 (190 – 16000 nm)
| 型號 | ORPHEUS-HP | ORPHEUS-HE | |
|---|---|---|---|
| 泵浦單脈沖能量 | 8 – 20 µJ | 20 – 400 µJ | 400 – 2000 µJ |
| 二次諧波（SH）峰值轉換效率 315 – 515 nm (SHS) 515 – 630 nm (SHI) | > 1.2% | > 2.4% | |
| 210 – 315 nm (THS) | > 0.4% 1) | > 0.8% 1) | |
| 190 – 215 nm (DUV) | n/a | > 0.3% 2) | 請聯系銷售 |
| 2200 – 4200 nm (DFG1) | > 1.5% @ 3000 nm | > 3% @ 3000 nm | |
| 4000 – 16?000 nm (DFG2) | > 0.1% @ 10000 nm | > 0.2% @ 10000 nm | |
最大輸出功率 400 mW。
DUV 轉換效率規定為泵浦功率高達 10 W 和高達 200 kHz。在泵浦功率較高的情況下，轉換效率降低。最大輸出功率為 40 mW @ 200 nm。
泵浦激光器要求
| 型號 | ORPHEUS-HP | ORPHEUS-HE |
|---|---|---|
| 所需泵浦激光器 | PHAROS 或 CARBIDE | |
| 中心波長 | 1030 ± 10 nm | |
| 最高泵浦功率 | 80 W | |
| 最大重復頻率 | 2 MHz | 200 kHz |
| 泵浦單脈沖能量 | 8 – 400 µJ | 400 – 2000 µJ |
| 脈寬 1) | 180 – 300 fs | |
FWHM (半高全寬)，假設為高斯脈沖波形。
環境和使用要求
| 型號 | ORPHEUS-HP | ORPHEUS-HE |
|---|---|---|
| 工作環境 1) | 19 – 25 oC (建議使用空調) | |
| 相對濕度 1) | 20 – 70% (無冷凝) | |
| 電氣要求 | 100 – 240 V AC, 1.4 A; 50 – 60 Hz | |
| 額定功率 | 120 W | |
| 額定功耗 | 待機時: 10 W 波長調諧時最大: 100 W | |
規格保證在最大溫度變化為±1℃和濕度變化為±10%的情況下有效。
性能
ORPHEUS-HP 的典型調諧曲線。泵浦： 80 W, 160 μJ, 500 kHz
ORPHEUS-HE 的典型調諧曲線。泵浦： 20 W, 2 mJ, 10 kHz
